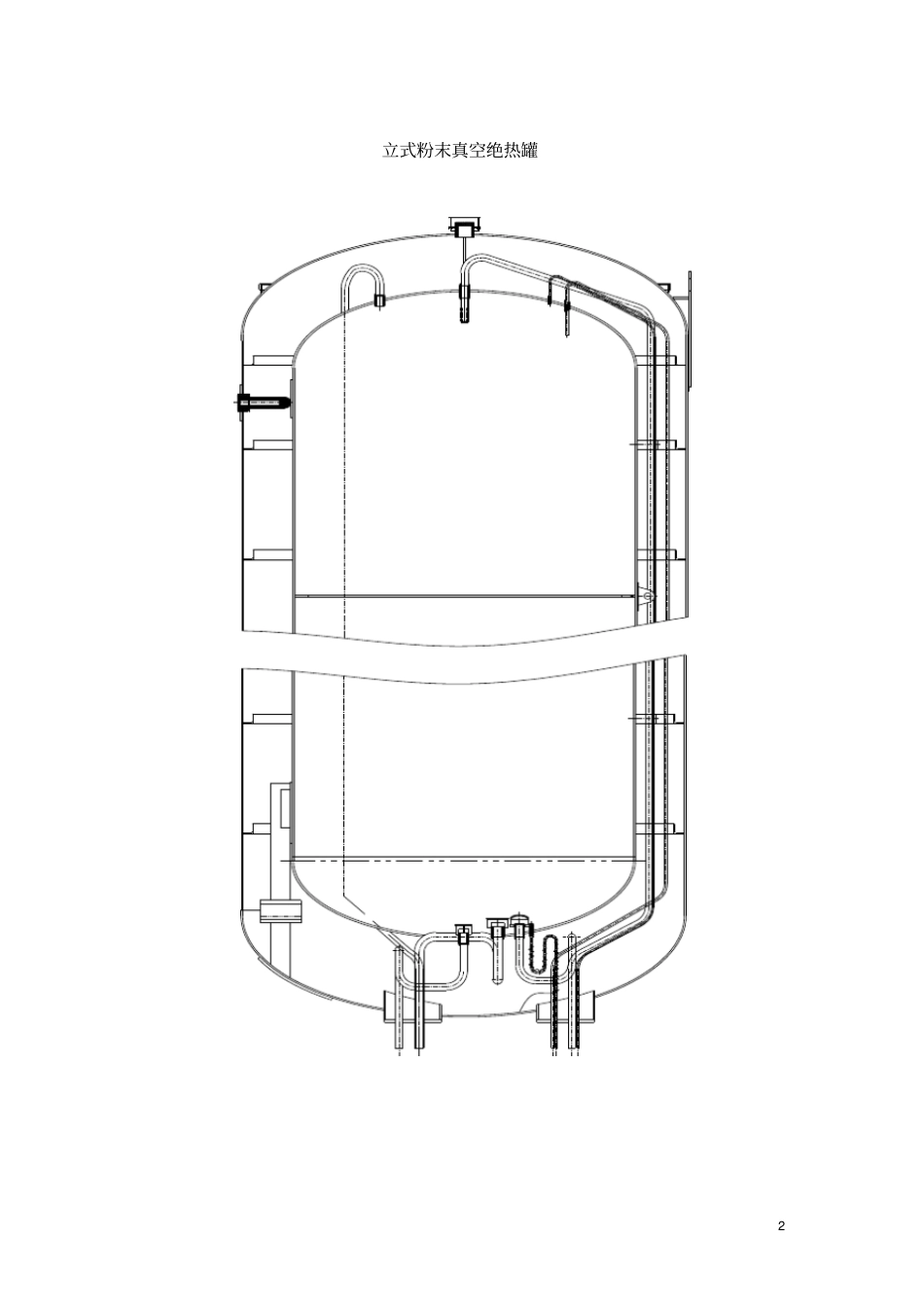

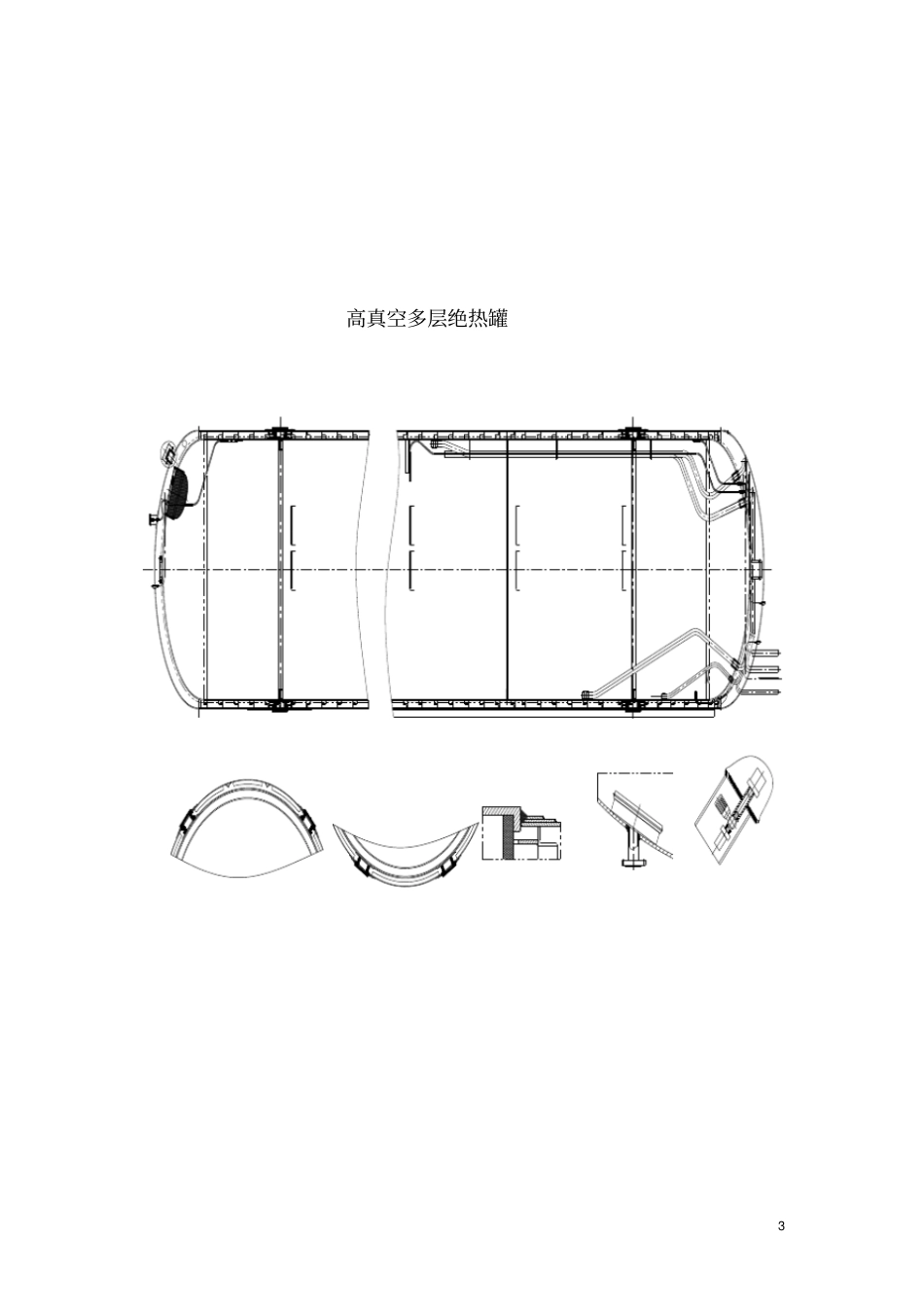

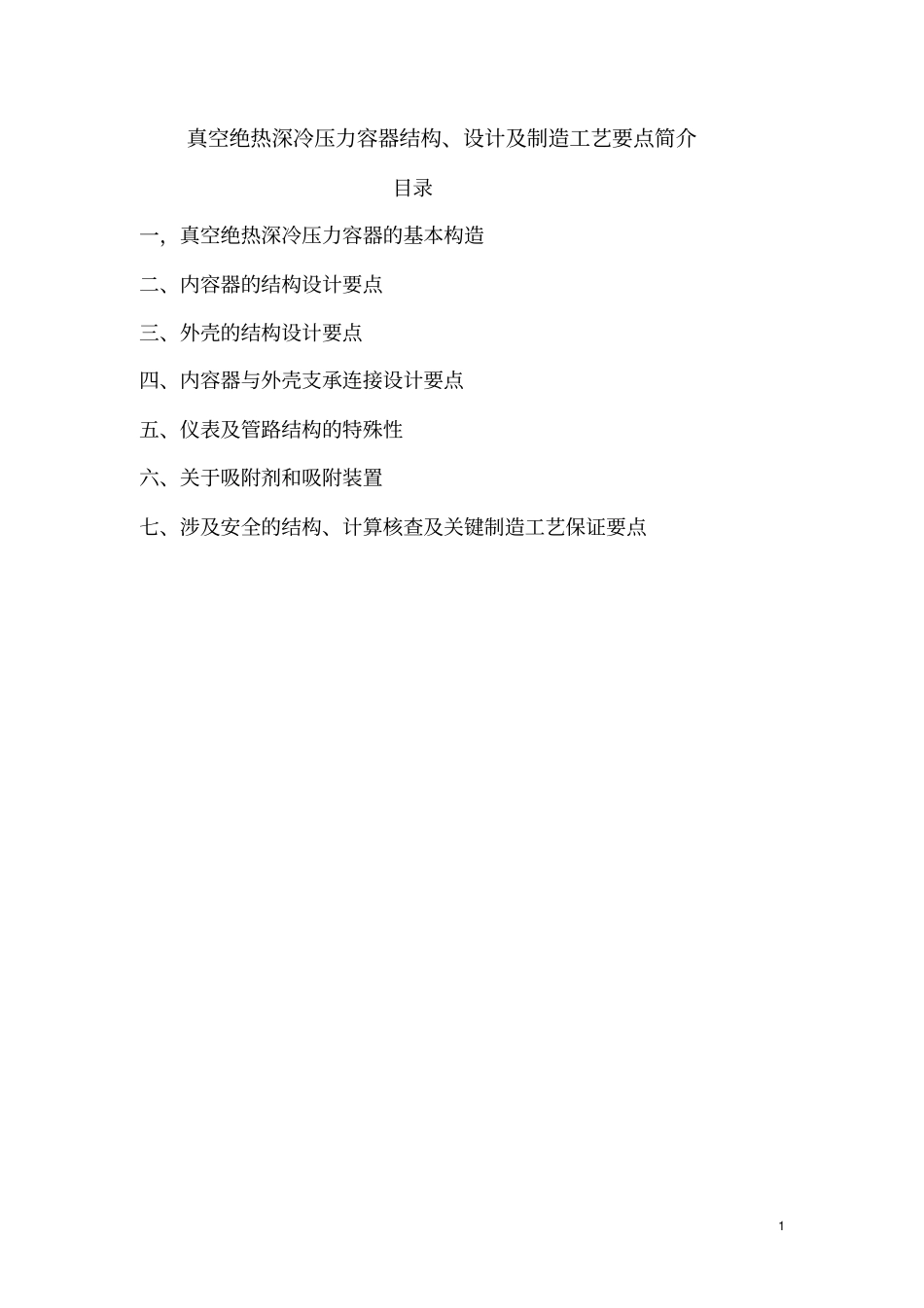

1 真空绝热深冷压力容器结构、设计及制造工艺要点简介目录一,真空绝热深冷压力容器的基本构造二、内容器的结构设计要点三、外壳的结构设计要点四、内容器与外壳支承连接设计要点五、仪表及管路结构的特殊性六、关于吸附剂和吸附装置七、涉及安全的结构、计算核查及关键制造工艺保证要点2 立式粉末真空绝热罐3 高真空多层绝热罐4 一,真空绝热深冷压力容器的基本构造1.1,内容器(材质一般为奥氏体不锈钢)—设计用于盛装深冷液体,一般包括:筒体、封头—— 旋转形承压主壳体;工艺人孔(非必备)—— 因深冷容器允许不设置人孔,不设置人孔时,如工序需要两封头装焊后再装焊内件、 或穿壁接头需内侧施焊,就需设置工艺人孔。工序需要完成后永久封闭;深冷容器允许不设置检查孔及人孔——允许不设置是因为:a、深冷容器结构设计要抓绝热这个主要矛盾、检查孔及人孔必然加大漏热;b、大部分深冷液体对金属无腐蚀或仅轻微腐蚀、无需进罐检查和清理内壁,确可以不设置检查孔及人孔;c、深冷容器内容器 100%RT检测、经耐压试验和最严格的氦致密检测、奥氏体不锈钢(包括焊接接头及焊缝)在低温下强度不降反升、韧性也下降不多,有条件不设置检查孔及人孔;d、“允许”不等于禁止,不等于不要慎重考察,对于腐蚀性介质(如 CO2配低合金钢内容器的深冷容器),还是应考虑设置检查孔或人孔。工艺吊耳—— 内外壳体装配需要;抗外压加强环——内容器因氦致密检测需要工艺性抽真空操作,当图样规定真空夹层要进行气压或气密试验时内容器也受外压 ;抗支承反力的局部加强环或板——壳体受支承作用之局部应力较大,一般需设置强环或板;上进液喷淋头、 下进液分布或搅拌器 (一般仅 LNG 需要)、溢流管咀、差压液位计引管特殊管咀、 出液防涡器等管系内件——设上进液喷淋头是为了冷液均匀进入、设下进液分布或搅拌器是为了防LNG分层,设溢流管咀是为了直光控制充满率,设防涡器是为了防涡5 旋型蒸发和保护机械型抽液设备使用安全;引管穿壁接头(凸缘)—— 为改善结构的焊接性能而设,避免薄壁管与较厚壳壁直接相焊;1.2,外壳(材质一般为碳素钢或低合金钢)-用于密封维持真空绝热层真空,一般包括:筒体、封头—— 旋转形承外压主壳体;抗外压加强环—— 外壳在真空工况下工作 ;抗支承反力的局部加强环或板——壳体受支承作用之局部应力较大,一般需设置强环或板;;引管穿壁接头—— 为改善结构的焊接性能而设,避免薄壁管与较...
