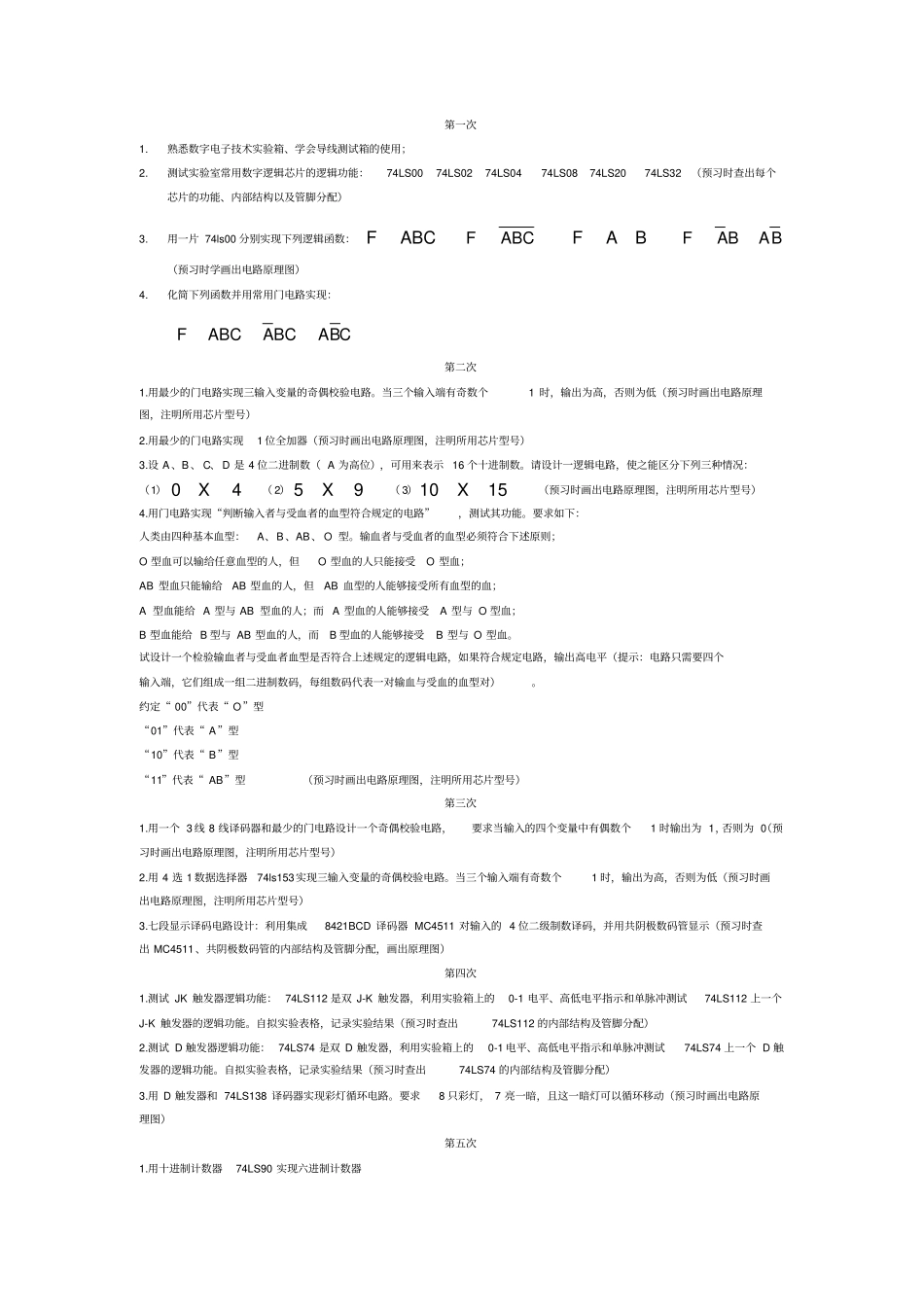

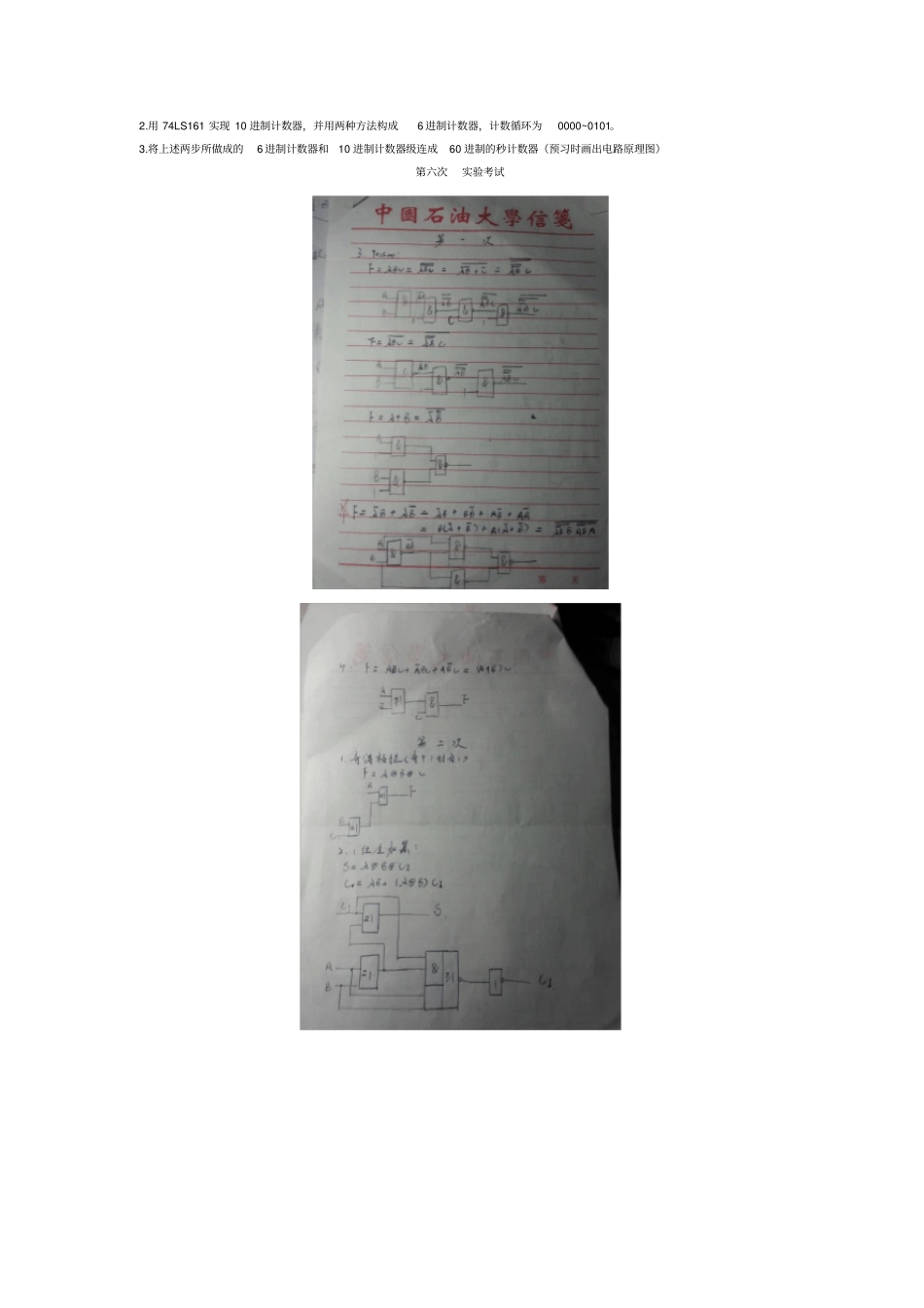

石油大学数电实验第一次1.熟悉数字电子技术实验箱、学会导线测试箱的使用；2.测试实验室常用数字逻辑芯片的逻辑功能：74LS00 74LS02 74LS04 74LS08 74LS20 74LS32 （预习时查出每个芯片的功能、内部结构以及管脚分配）3.用一片 74ls00 分别实现下列逻辑函数：ABCFABCFBAFBABAF（预习时学画出电路原理图）4.化简下列函数并用常用门电路实现：CBABCAABCF第二次1.用最少的门电路实现三输入变量的奇偶校验电路。当三个输入端有奇数个1 时，输出为高，否则为低（预习时画出电路原理图，注明所用芯片型号）2.用最少的门电路实现1 位全加器（预习时画出电路原理图，注明所用芯片型号）3.设 A 、B 、 C、 D 是 4 位二进制数（ A 为高位），可用来表示16 个十进制数。请设计一逻辑电路，使之能区分下列三种情况：（1）4X0（ 2）9X5（ 3）15X10（预习时画出电路原理图，注明所用芯片型号）4.用门电路实现“判断输入者与受血者的血型符合规定的电路”，测试其功能。要求如下：人类由四种基本血型：A、B 、AB、 O 型。输血者与受血者的血型必须符合下述原则；O 型血可以输给任意血型的人，但O 型血的人只能接受O 型血；AB 型血只能输给AB 型血的人，但AB 血型的人能够接受所有血型的血；A 型血能给 A 型与 AB 型血的人；而A 型血的人能够接受A 型与 O 型血；B 型血能给 B 型与 AB 型血的人，而B 型血的人能够接受B 型与 O 型血。试设计一个检验输血者与受血者血型是否符合上述规定的逻辑电路，如果符合规定电路，输出高电平（提示：电路只需要四个输入端，它们组成一组二进制数码，每组数码代表一对输血与受血的血型对）。约定“ 00”代表“ O”型“01”代表“ A ”型“10”代表“ B ”型“11”代表“ AB”型（预习时画出电路原理图，注明所用芯片型号）第三次1.用一个 3 线 8 线译码器和最少的门电路设计一个奇偶校验电路，要求当输入的四个变量中有偶数个1 时输出为 1，否则为 0（预习时画出电路原理图，注明所用芯片型号）2.用 4 选 1 数据选择器74ls153实现三输入变量的奇偶校验电路。当三个输入端有奇数个1 时，输出为高，否则为低（预习时画出电路原理图，注明所用芯片型号）3.七段显示译码电路设计：利用集成8421BCD 译码器 MC4511 对输入的 4 位二级制数译码，并用共阴极数码管显示（预习时查出 MC4511、共阴极数码管的内部结构及管脚分配，画出原理图）第四次1.测试 JK...
