矿井潜水泵排水系统设计

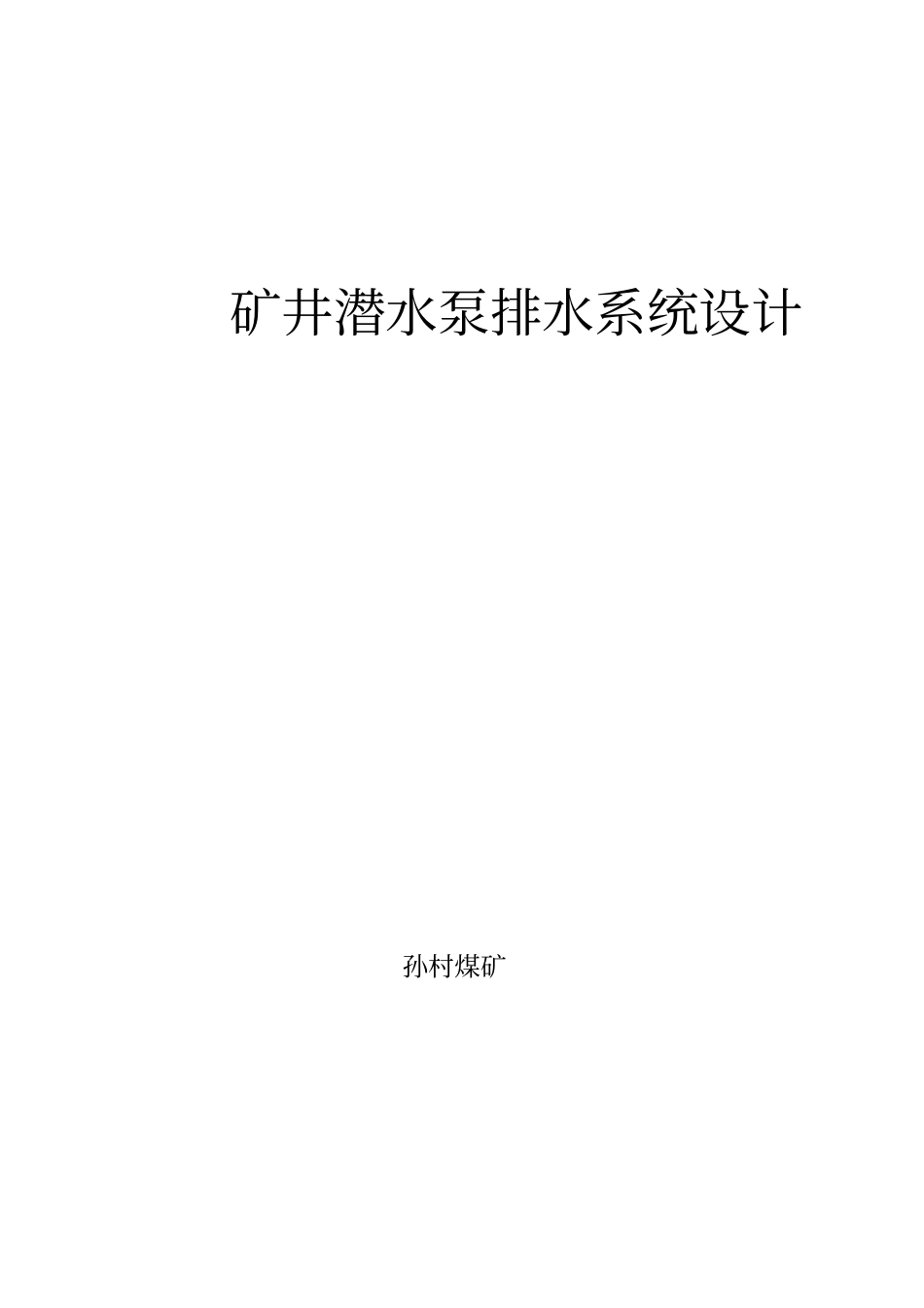

矿井潜水泵排水系统设计_第1页
1/42

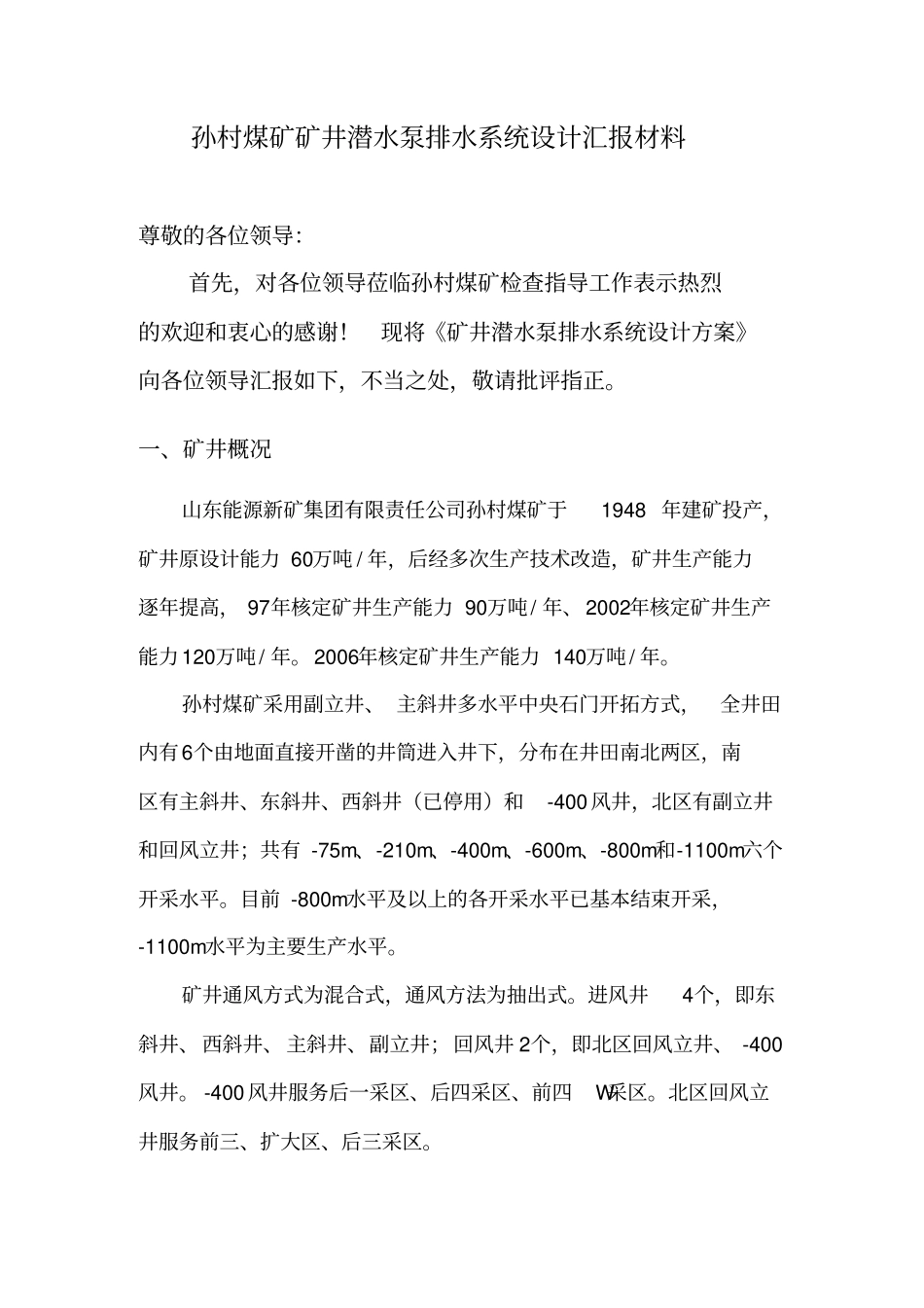

矿井潜水泵排水系统设计_第2页
2/42

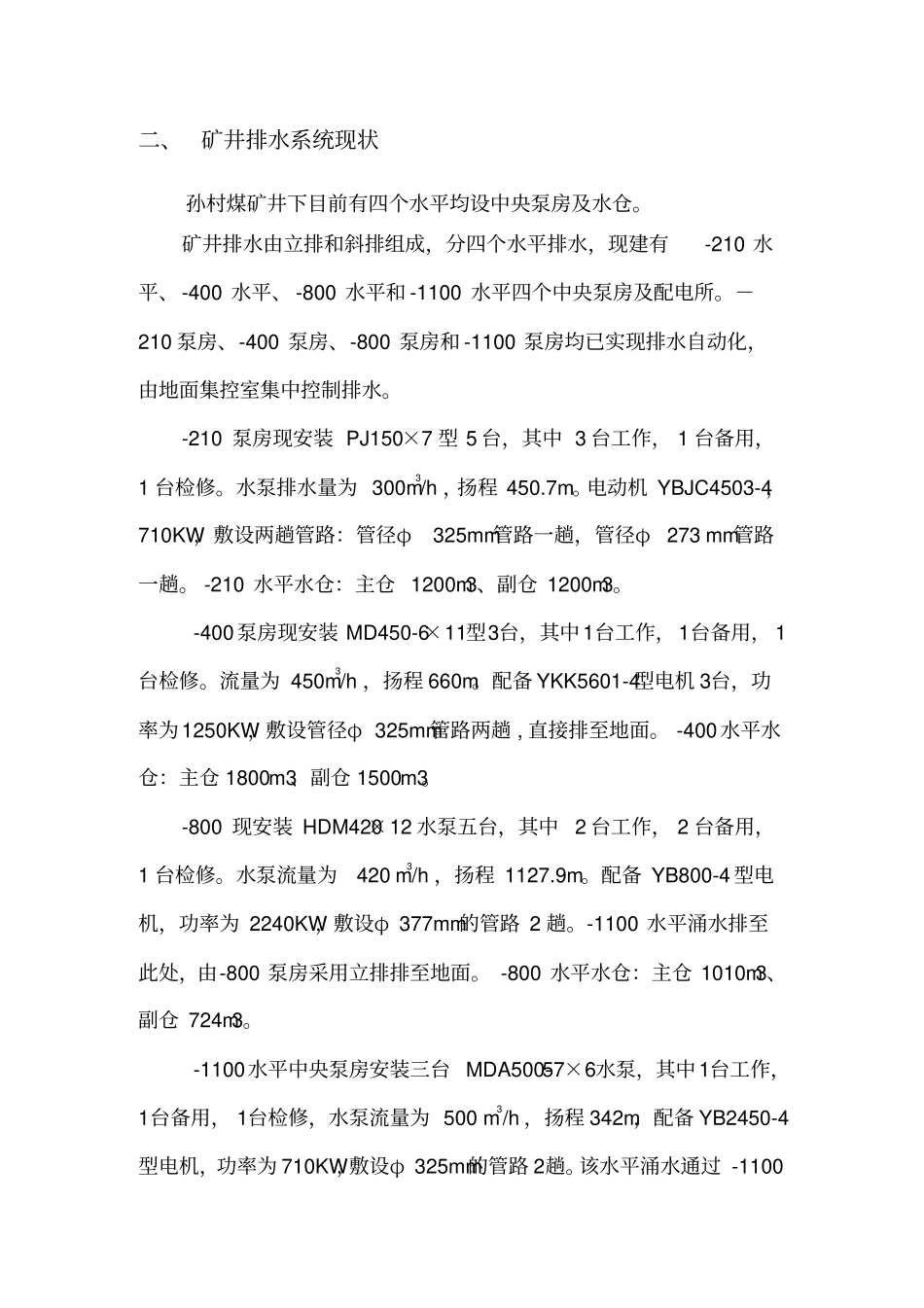

矿井潜水泵排水系统设计_第3页
3/42
矿井潜水泵排水系统设计孙村煤矿孙村煤矿矿井潜水泵排水系统设计汇报材料尊敬的各位领导:首先,对各位领导莅临孙村煤矿检查指导工作表示热烈的欢迎和衷心的感谢!现将《矿井潜水泵排水系统设计方案》向各位领导汇报如下,不当之处,敬请批评指正。一、矿井概况山东能源新矿集团有限责任公司孙村煤矿于 1948 年建矿投产,矿井原设计能力 60万吨 / 年,后经多次生产技术改造,矿井生产能力逐年提高, 97年核定矿井生产能力 90万吨/ 年、2002年核定矿井生产能力120万吨/ 年。2006年核定矿井生产能力 140万吨/ 年。孙村煤矿采用副立井、 主斜井多水平中央石门开拓方式,全井田内有6个由地面直接开凿的井筒进入井下,分布在井田南北两区,南区有主斜井、东斜井、西斜井(已停用)和-400风井,北区有副立井和回风立井;共有 -75m、-210m、-400m、-600m、-800m和-1100m六个开采水平。目前 -800m水平及以上的各开采水平已基本结束开采,-1100m水平为主要生产水平。矿井通风方式为混合式,通风方法为抽出式。进风井4个,即东斜井、西斜井、主斜井、副立井;回风井 2个,即北区回风立井、 -400风井。 -400风井服务后一采区、后四采区、前四W采区。北区回风立井服务前三、扩大区、后三采区。二、矿井排水系统现状孙村煤矿井下目前有四个水平均设中央泵房及水仓。矿井排水由立排和斜排组成,分四个水平排水,现建有-210 水平、-400 水平、 -800 水平和 -1100 水平四个中央泵房及配电所。-210 泵房、-400 泵房、-800 泵房和 -1100 泵房均已实现排水自动化,由地面集控室集中控制排水。-210 泵房现安装 PJ150×7 型 5 台,其中 3 台工作, 1 台备用,1 台检修。水泵排水量为 300m3/h ,扬程 450.7m。电动机 YBJC4503-4,710KW,敷设两趟管路:管径φ325mm管路一趟,管径φ273 mm管路一趟。 -210 水平水仓:主仓 1200m3、副仓 1200m3。-400泵房现安装 MD450-6×11型3台,其中1台工作,1台备用, 1台检修。流量为 450m3/h ,扬程 660m。配备 YKK5601-4型电机 3台,功率为1250KW,敷设管径φ 325mm管路两趟 , 直接排至地面。 -400水平水仓:主仓 1800m3、副仓 1500m3。-800 现安装 HDM420×12 水泵五台,其中2 台工作, 2 台备用,1 台检修。水泵流量为420 m3/h ,扬程 1127.9m。配备 YB800-4 型电机,功率为 2240KW,敷设φ 377mm的管路 2 趟。-1100 水平涌水排至此处,由-800 泵...
