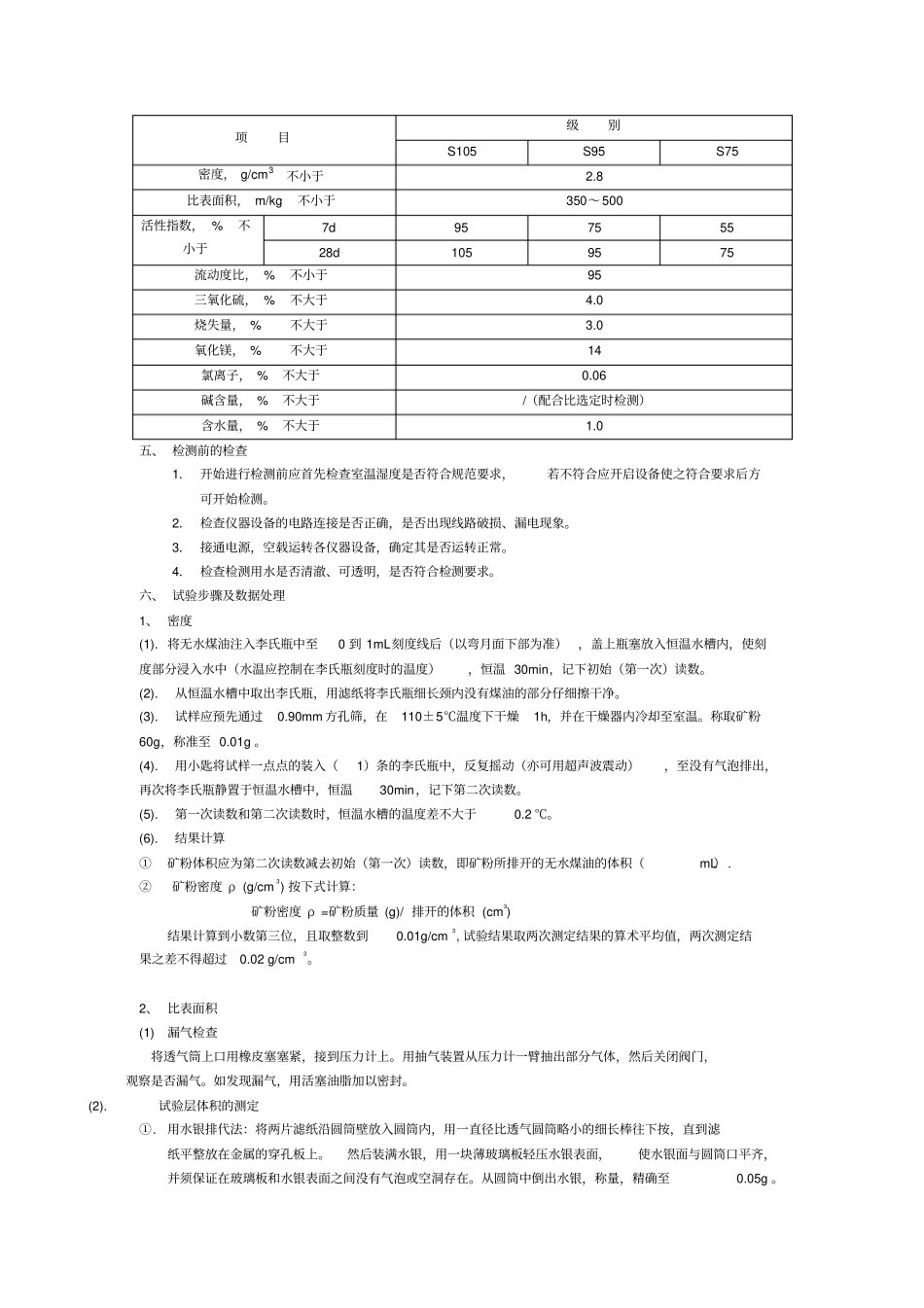

矿渣微粉检测作业指导书文件编号：( 版次：第一版 ) 编制：审核：批准：受控状态：发布日期：年 月 日实施日期：年 月 日磨细矿渣粉检测作业指导书一、 适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法） 、烧失量、三氧化硫、流动度比、活性指数等指标的测定。二、 技术标准1、《水泥密度测定方法》GB/T 208 — 942、《水泥化学分析方法》GB/T 176-2008 3、《水泥比表面积测定法（勃氏法）》GB 8074-2008 4、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046-2008 5、《铁路混凝土工程施工质量验收标准》TB10424-2010 三、 采用的仪器设备1.各检测项目序号如下表所示：检测项目名称密度比表面积氧化镁烧失量三氧化硫流动度比活性指数含水量序号1 2 3 4 5 6 7 10 2.各检测项目采用仪器设备如下表所示：用于检测项目规范要求采用的仪器设备对仪器设备的要求1 李氏比重瓶250ml 1 天平最大称量 100g，分度值≤ 0.05g 2 勃氏比表面积测定仪/ 2 分析天平分度值 1mg 2、 10 烘箱/ 2、4、 5 干燥器/ 3、4、 5 分析天平分度值 0.1mg 3 磁力搅拌器/ 4、5 马弗炉温度能控制在1000℃左右5 烧杯300mL 6 水泥胶砂流动度测定仪/ 6、7 天平称量 1200g 感量 0.1g 6、7 水泥胶砂搅拌机JC/T681 7 三联试模JC/T726 7 振实台JC/T682 7 抗折强度试验机JC/T724 7 抗压强度试验机精度 1% 7 抗压夹具JC/T683 7 养护箱/ 四、 检测项目、被测参数及允许变化范围技术要求：项目级别S105 S95 S75 密度， g/cm3 不小于2.8 比表面积， m/kg 不小于350～ 500活性指数， % 不小于7d 95 75 55 28d 105 95 75 流动度比， % 不小于95 三氧化硫， % 不大于4.0 烧失量， % 不大于3.0 氧化镁， % 不大于14 氯离子， % 不大于0.06 碱含量， % 不大于/（配合比选定时检测）含水量， % 不大于1.0 五、 检测前的检查1． 开始进行检测前应首先检查室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。2． 检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。3． 接通电源，空载运转各仪器设备，确定其是否运转正常。4． 检查检测用水是否清澈、可透明，是否符合检测要求。六、 试验步骤及数据处理1、 密度(1). 将无水煤油注入李氏瓶中至0 到 1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻...
