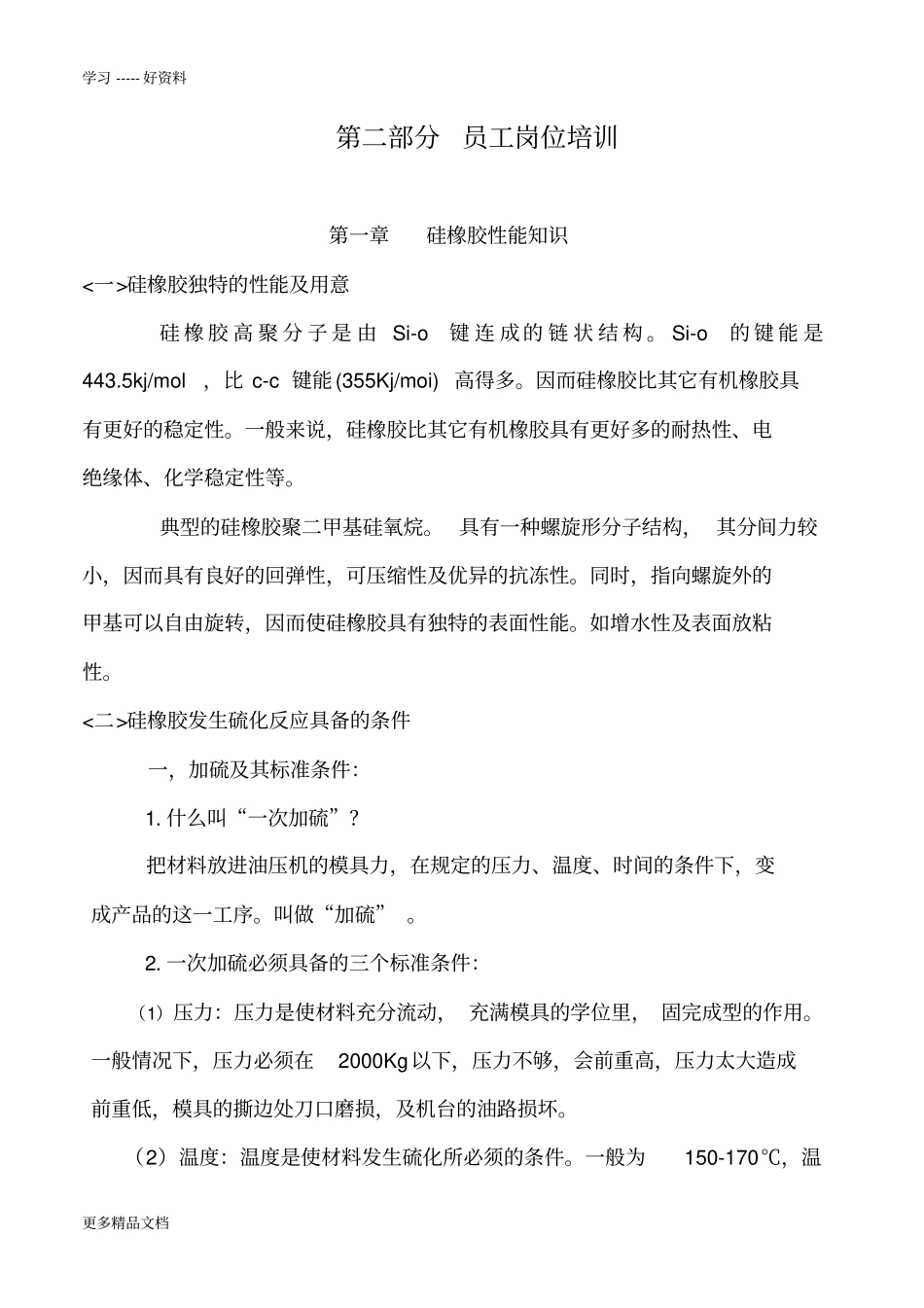

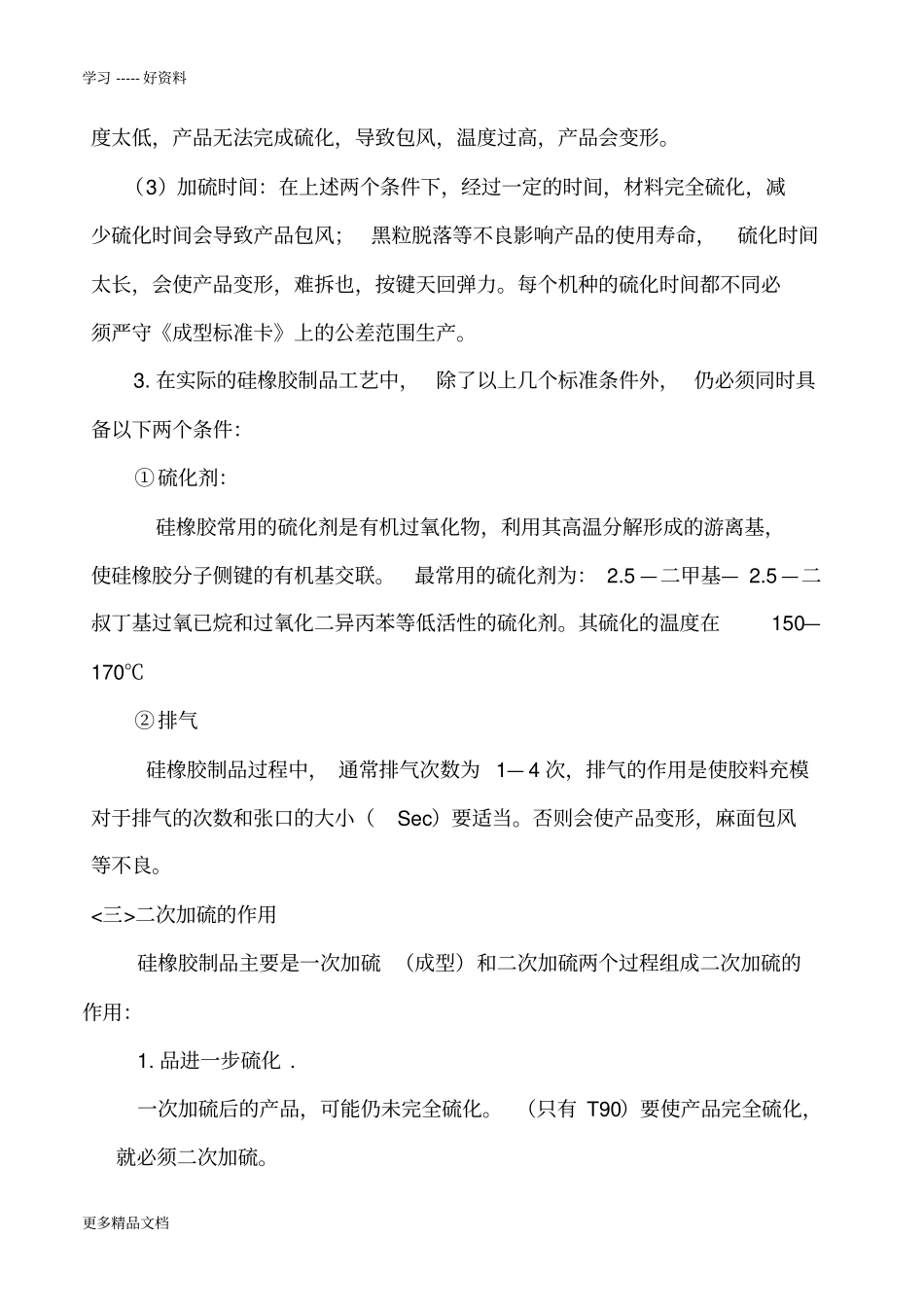

学习 ----- 好资料更多精品文档第二部分员工岗位培训第一章硅橡胶性能知识<一>硅橡胶独特的性能及用意硅 橡 胶 高 聚 分 子 是 由 Si-o键 连 成的 链 状 结 构 。 Si-o的 键 能 是443.5kj/mol，比 c-c 键能(355Kj/moi) 高得多。因而硅橡胶比其它有机橡胶具有更好的稳定性。一般来说，硅橡胶比其它有机橡胶具有更好多的耐热性、电绝缘体、化学稳定性等。典型的硅橡胶聚二甲基硅氧烷。 具有一种螺旋形分子结构， 其分间力较小，因而具有良好的回弹性，可压缩性及优异的抗冻性。同时，指向螺旋外的甲基可以自由旋转，因而使硅橡胶具有独特的表面性能。如增水性及表面放粘性。<二>硅橡胶发生硫化反应具备的条件一，加硫及其标准条件：1. 什么叫“一次加硫”？把材料放进油压机的模具力，在规定的压力、温度、时间的条件下，变成产品的这一工序。叫做“加硫” 。2. 一次加硫必须具备的三个标准条件：（1）压力：压力是使材料充分流动， 充满模具的学位里， 固完成型的作用。一般情况下，压力必须在2000Kg以下，压力不够，会前重高，压力太大造成前重低，模具的撕边处刀口磨损，及机台的油路损坏。（2）温度：温度是使材料发生硫化所必须的条件。一般为150-170℃，温学习 ----- 好资料更多精品文档度太低，产品无法完成硫化，导致包风，温度过高，产品会变形。（3）加硫时间：在上述两个条件下，经过一定的时间，材料完全硫化，减少硫化时间会导致产品包风；黑粒脱落等不良影响产品的使用寿命，硫化时间太长，会使产品变形，难拆也，按键天回弹力。每个机种的硫化时间都不同必须严守《成型标准卡》上的公差范围生产。3. 在实际的硅橡胶制品工艺中，除了以上几个标准条件外， 仍必须同时具备以下两个条件：①硫化剂：硅橡胶常用的硫化剂是有机过氧化物，利用其高温分解形成的游离基，使硅橡胶分子侧键的有机基交联。最常用的硫化剂为： 2.5 —二甲基— 2.5 —二叔丁基过氧已烷和过氧化二异丙苯等低活性的硫化剂。其硫化的温度在150—170℃②排气硅橡胶制品过程中， 通常排气次数为 1— 4 次，排气的作用是使胶料充模对于排气的次数和张口的大小（Sec）要适当。否则会使产品变形，麻面包风等不良。<三>二次加硫的作用硅橡胶制品主要是一次加硫 （成型）和二次加硫两个过程组成二次加硫的作用：1. 品进一步硫化 . 一次加硫后的产品，可能仍未完全硫化。 （只有 T90）要使产品完全硫化，就必须二次加硫。...
