电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

硅胶硫化剂知识

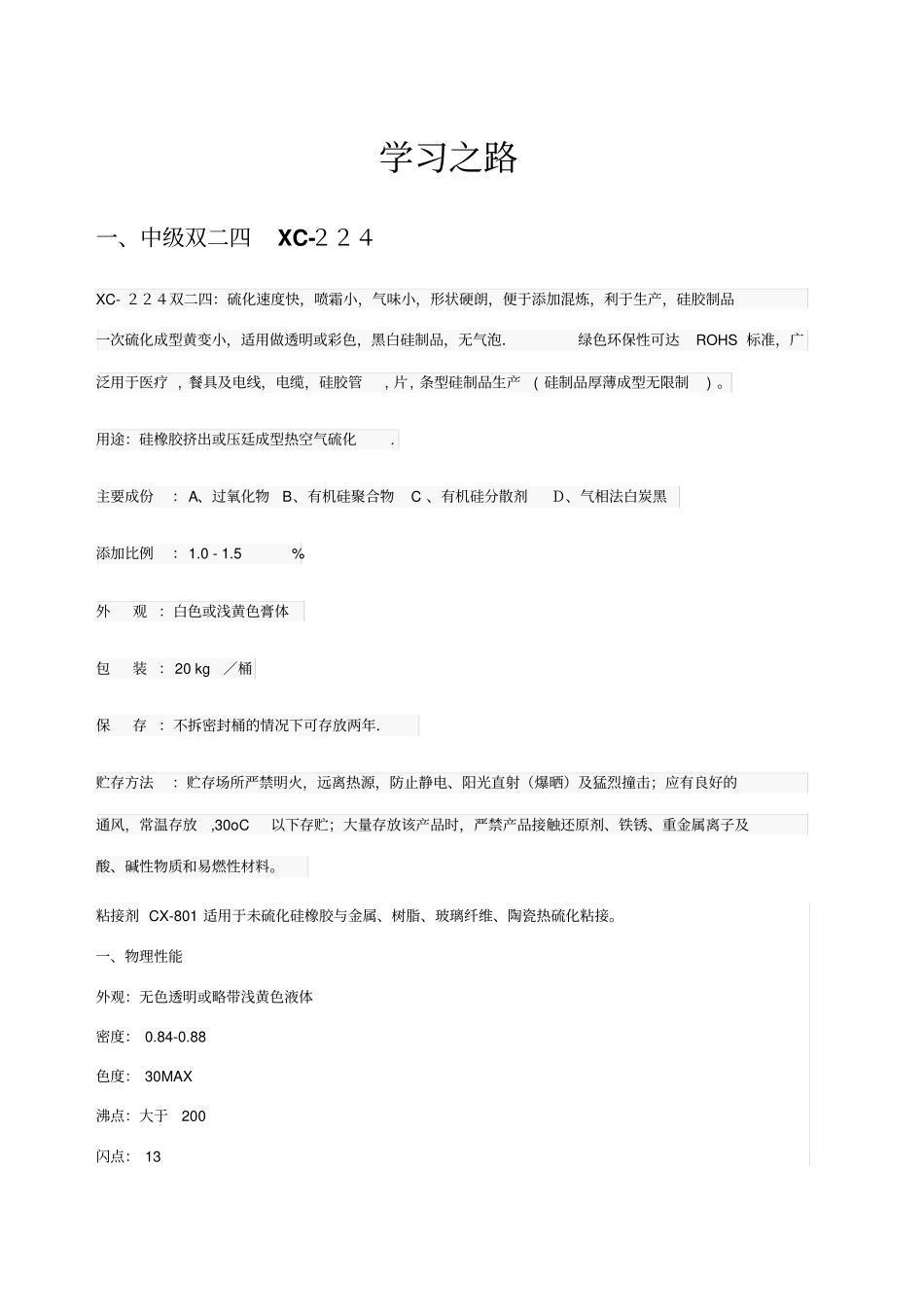

硅胶硫化剂知识_第1页
1/16

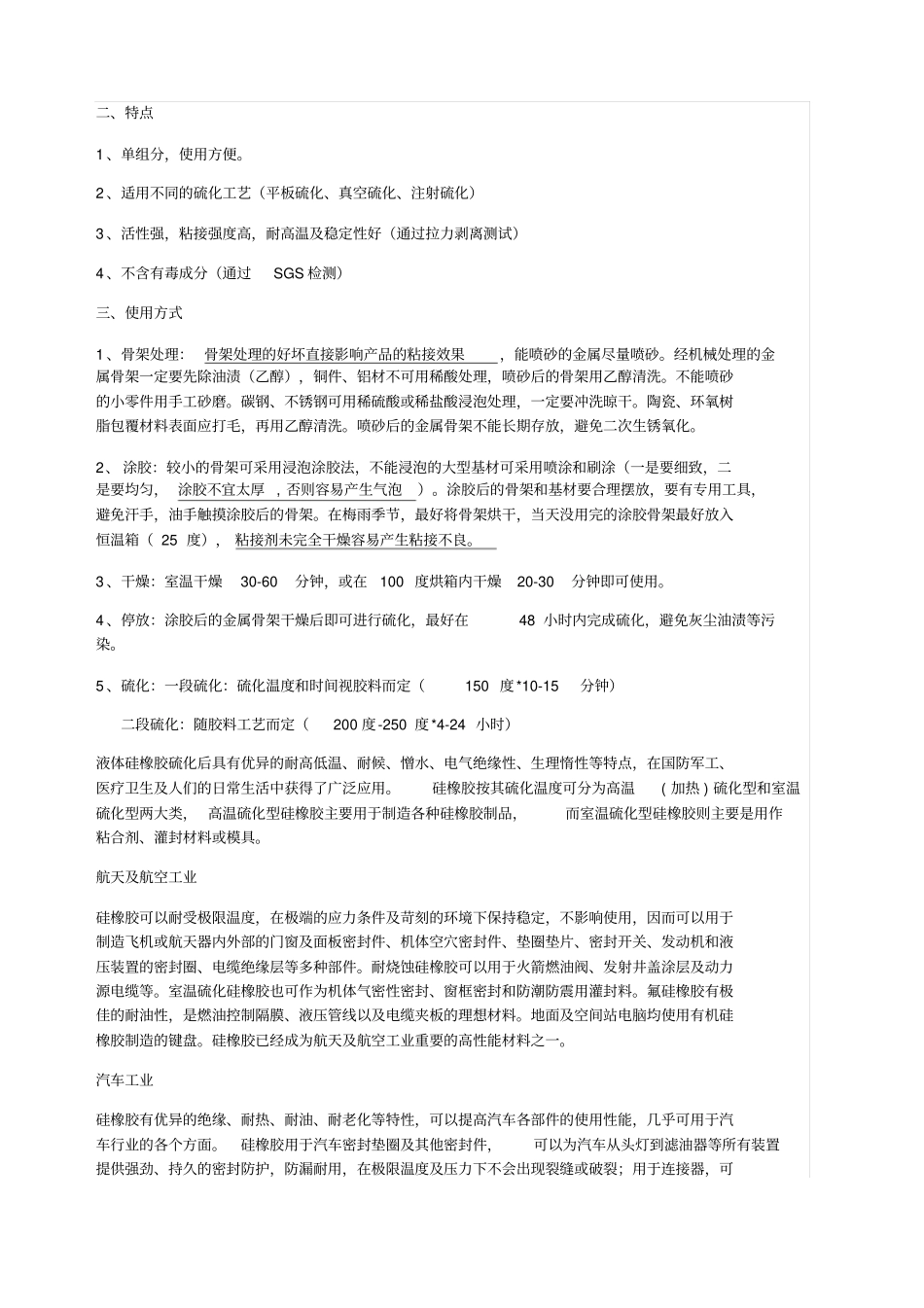

硅胶硫化剂知识_第2页
2/16

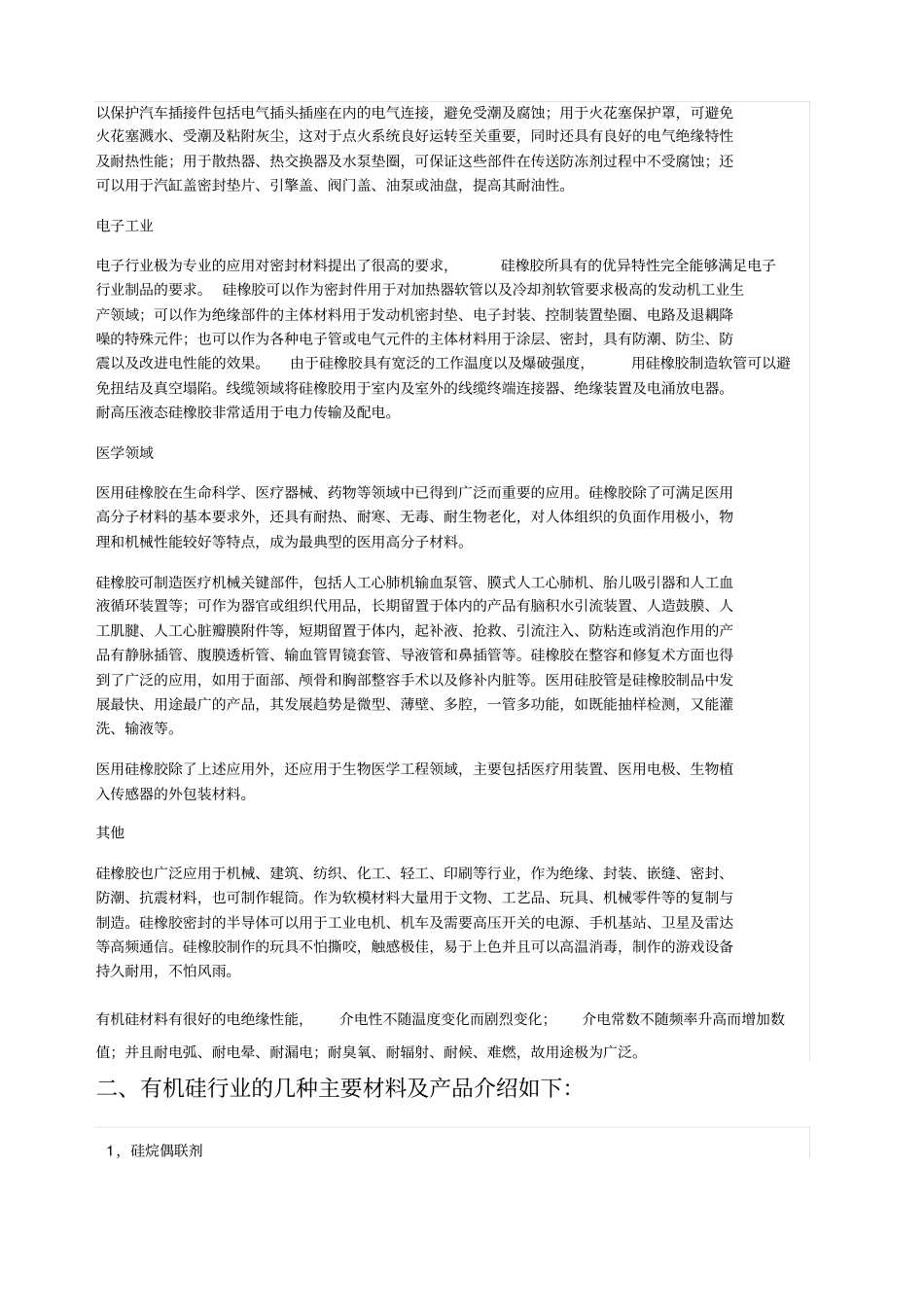

硅胶硫化剂知识_第3页
3/16
学习之路一、中级双二四XC-224XC- 224双二四:硫化速度快,喷霜小,气味小,形状硬朗,便于添加混炼,利于生产,硅胶制品一次硫化成型黄变小,适用做透明或彩色,黑白硅制品,无气泡.绿色环保性可达ROHS 标准,广泛用于医疗 , 餐具及电线,电缆,硅胶管, 片, 条型硅制品生产( 硅制品厚薄成型无限制) 。用途:硅橡胶挤出或压廷成型热空气硫化. 主要成份:A、过氧化物B、有机硅聚合物 C 、有机硅分散剂D、气相法白炭黑添加比例:1.0 - 1.5% 外观 :白色或浅黄色膏体包装 :20 kg/桶保存 :不拆密封桶的情况下可存放两年.贮存方法:贮存场所严禁明火,远离热源,防止静电、阳光直射(爆晒)及猛烈撞击;应有良好的通风,常温存放,30oC以下存贮;大量存放该产品时,严禁产品接触还原剂、铁锈、重金属离子及酸、碱性物质和易燃性材料。粘接剂 CX-801 适用于未硫化硅橡胶与金属、树脂、玻璃纤维、陶瓷热硫化粘接。一、物理性能外观:无色透明或略带浅黄色液体密度: 0.84-0.88色度: 30MAX沸点:大于200闪点: 13二、特点1 、单组分,使用方便。2 、适用不同的硫化工艺(平板硫化、真空硫化、注射硫化)3 、活性强,粘接强度高,耐高温及稳定性好(通过拉力剥离测试)4 、不含有毒成分(通过SGS 检测)三、使用方式1 、骨架处理: 骨架处理的好坏直接影响产品的粘接效果,能喷砂的金属尽量喷砂。经机械处理的金属骨架一定要先除油渍(乙醇),铜件、铝材不可用稀酸处理,喷砂后的骨架用乙醇清洗。不能喷砂的小零件用手工砂磨。碳钢、不锈钢可用稀硫酸或稀盐酸浸泡处理,一定要冲洗晾干。陶瓷、环氧树脂包覆材料表面应打毛,再用乙醇清洗。喷砂后的金属骨架不能长期存放,避免二次生锈氧化。2、 涂胶:较小的骨架可采用浸泡涂胶法,不能浸泡的大型基材可采用喷涂和刷涂(一是要细致,二是要均匀, 涂胶不宜太厚 , 否则容易产生气泡)。涂胶后的骨架和基材要合理摆放,要有专用工具,避免汗手,油手触摸涂胶后的骨架。在梅雨季节,最好将骨架烘干,当天没用完的涂胶骨架最好放入恒温箱( 25 度), 粘接剂未完全干燥容易产生粘接不良。3 、干燥:室温干燥30-60分钟,或在100 度烘箱内干燥20-30分钟即可使用。4 、停放:涂胶后的金属骨架干燥后即可进行硫化,最好在48 小时内完成硫化,避免灰尘油渍等污染。5 、硫化:一段硫化:硫化温度和时间视胶料而定(150 度*10-15分钟)二段硫化:随胶料工艺而...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

硅胶硫化剂知识

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
