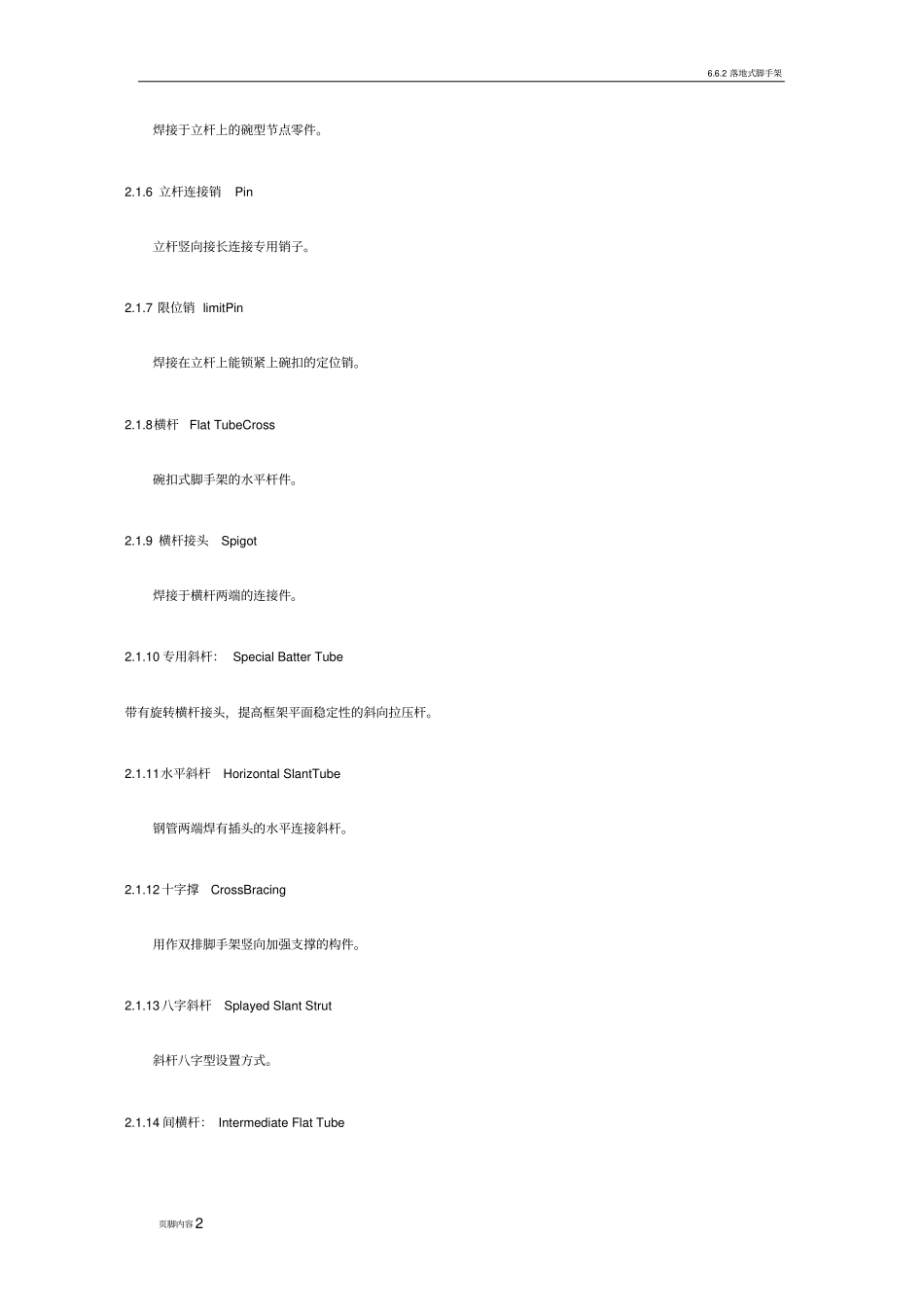

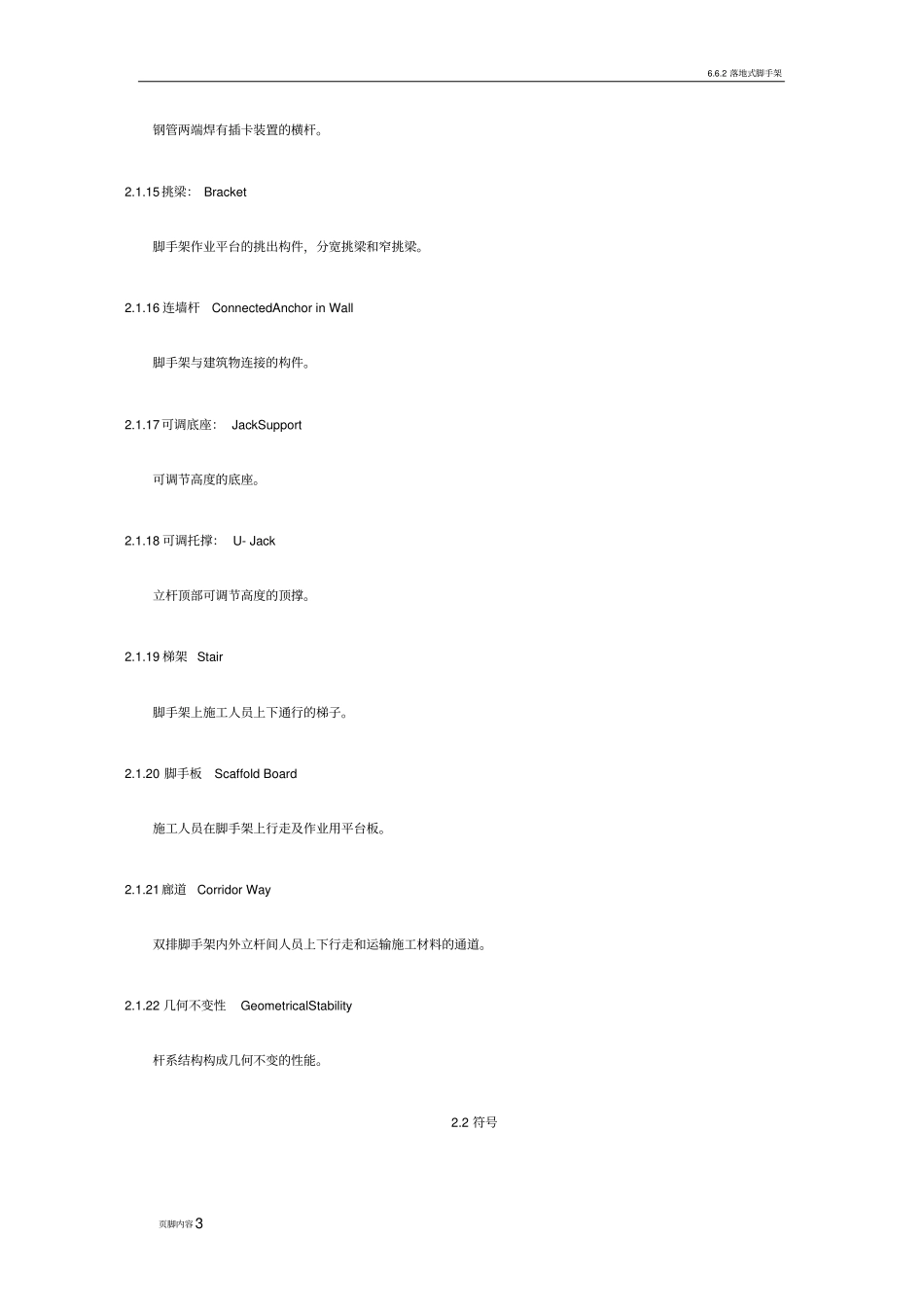

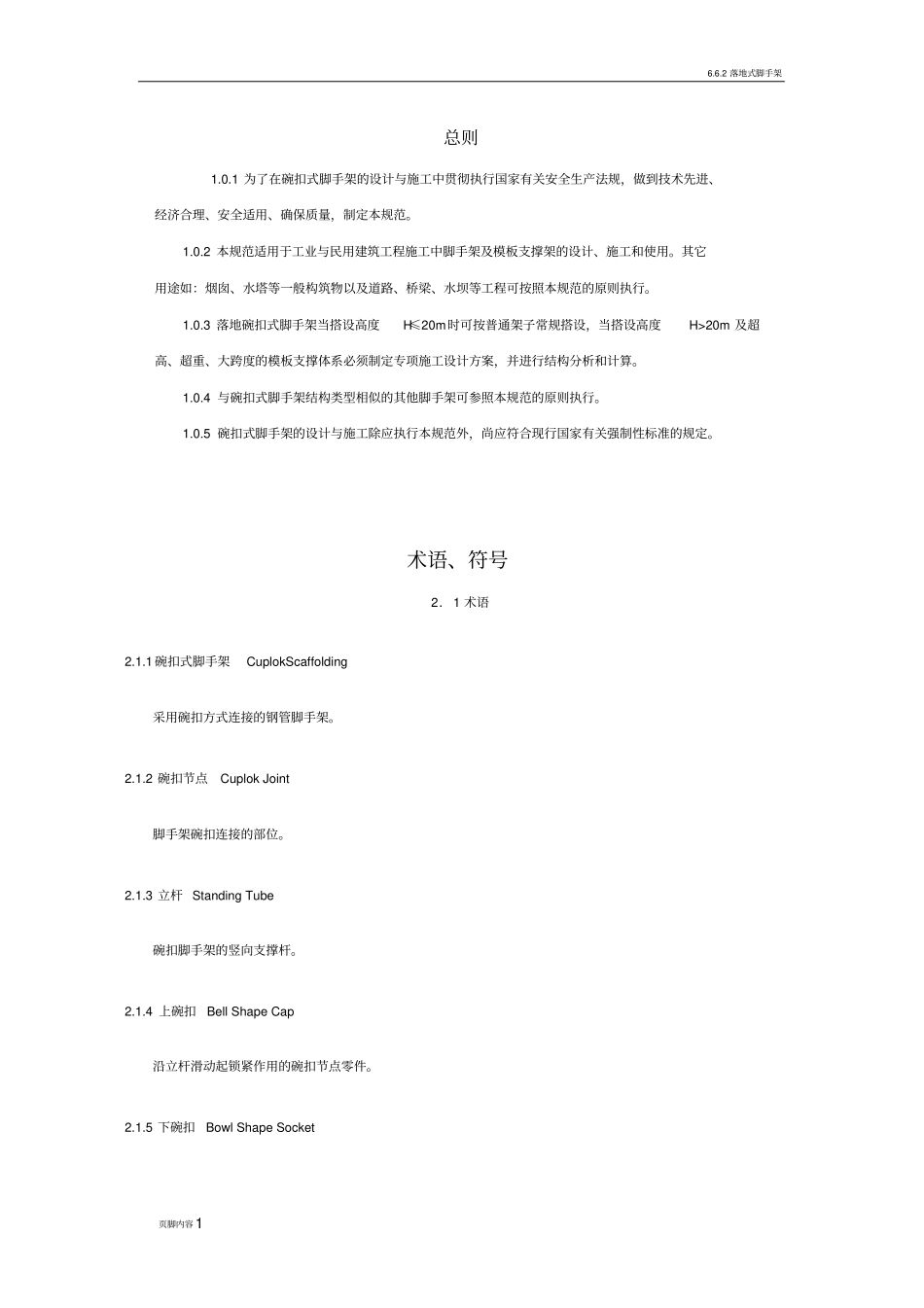

6.6.2 落地式脚手架页脚内容1总则1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。1.0.2 本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。1.0.3 落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m 及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。1.0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。1.0.5 碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。术语、符号2． 1 术语2.1.1 碗扣式脚手架CuplokScaffolding采用碗扣方式连接的钢管脚手架。2.1.2 碗扣节点Cuplok Joint脚手架碗扣连接的部位。2.1.3 立杆 Standing Tube碗扣脚手架的竖向支撑杆。2.1.4 上碗扣Bell Shape Cap沿立杆滑动起锁紧作用的碗扣节点零件。2.1.5 下碗扣Bowl Shape Socket6.6.2 落地式脚手架页脚内容2焊接于立杆上的碗型节点零件。2.1.6 立杆连接销Pin立杆竖向接长连接专用销子。2.1.7 限位销 limitPin焊接在立杆上能锁紧上碗扣的定位销。2.1.8横杆Flat TubeCross碗扣式脚手架的水平杆件。2.1.9 横杆接头Spigot焊接于横杆两端的连接件。2.1.10 专用斜杆： Special Batter Tube带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。2.1.11水平斜杆Horizontal SlantTube钢管两端焊有插头的水平连接斜杆。2.1.12 十字撑CrossBracing用作双排脚手架竖向加强支撑的构件。2.1.13 八字斜杆Splayed Slant Strut斜杆八字型设置方式。2.1.14 间横杆： Intermediate Flat Tube6.6.2 落地式脚手架页脚内容3钢管两端焊有插卡装置的横杆。2.1.15 挑梁： Bracket脚手架作业平台的挑出构件，分宽挑梁和窄挑梁。2.1.16 连墙杆ConnectedAnchor in Wall脚手架与建筑物连接的构件。2.1.17 可调底座： JackSupport可调节高度的底座。2.1.18 可调托撑： U- Jack立杆顶部可调节高度的顶撑。2.1.19 梯架 Stair脚手架上施工人员上下通行的梯子。2.1.20 脚手板Scaffold Board施工人员在脚手架上行走及作业用平台板。2.1.21 廊道Corridor Way双排脚手架内外立杆间人员上下行走和运输施工材料的通道。2.1.22 几何不...
