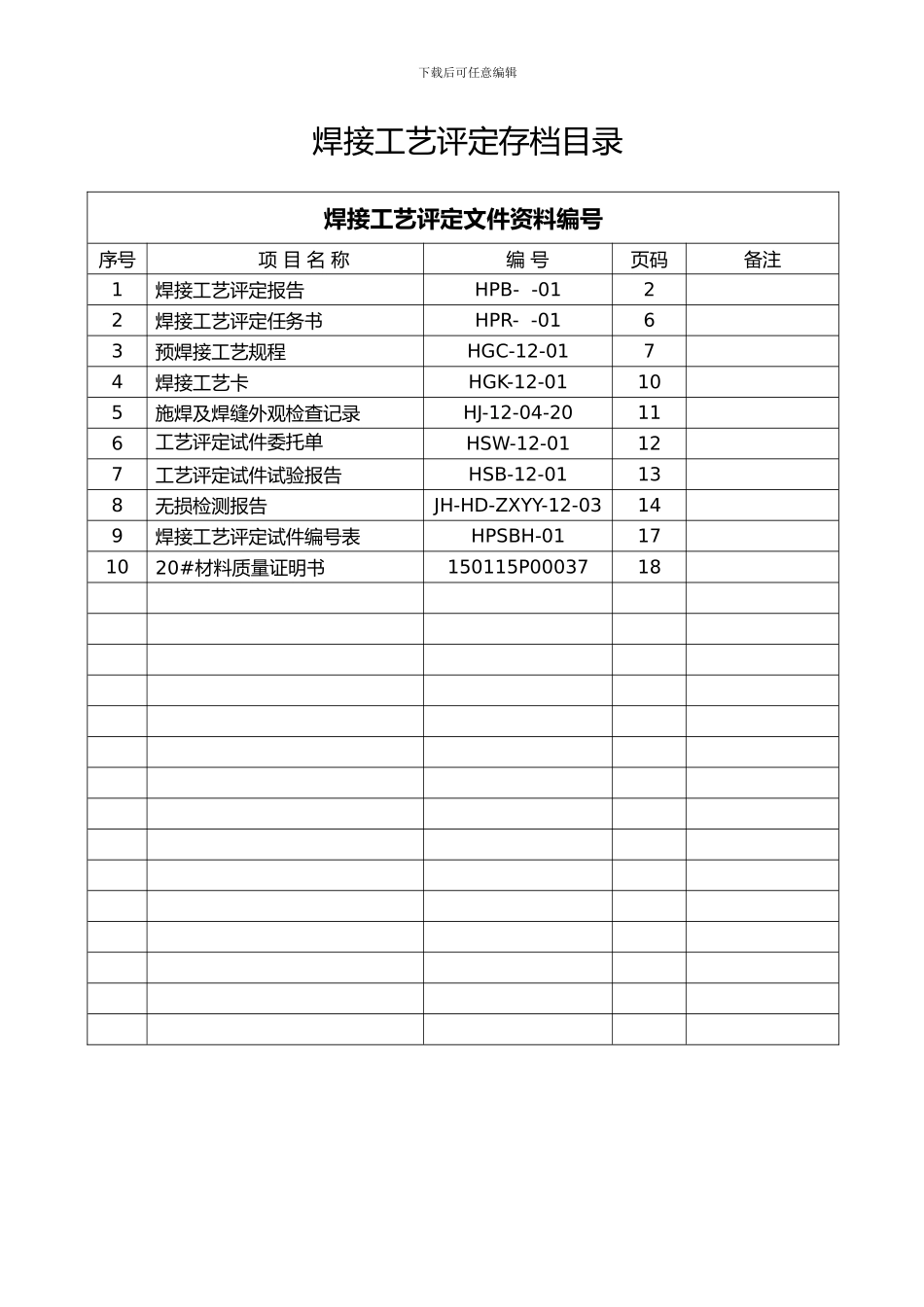

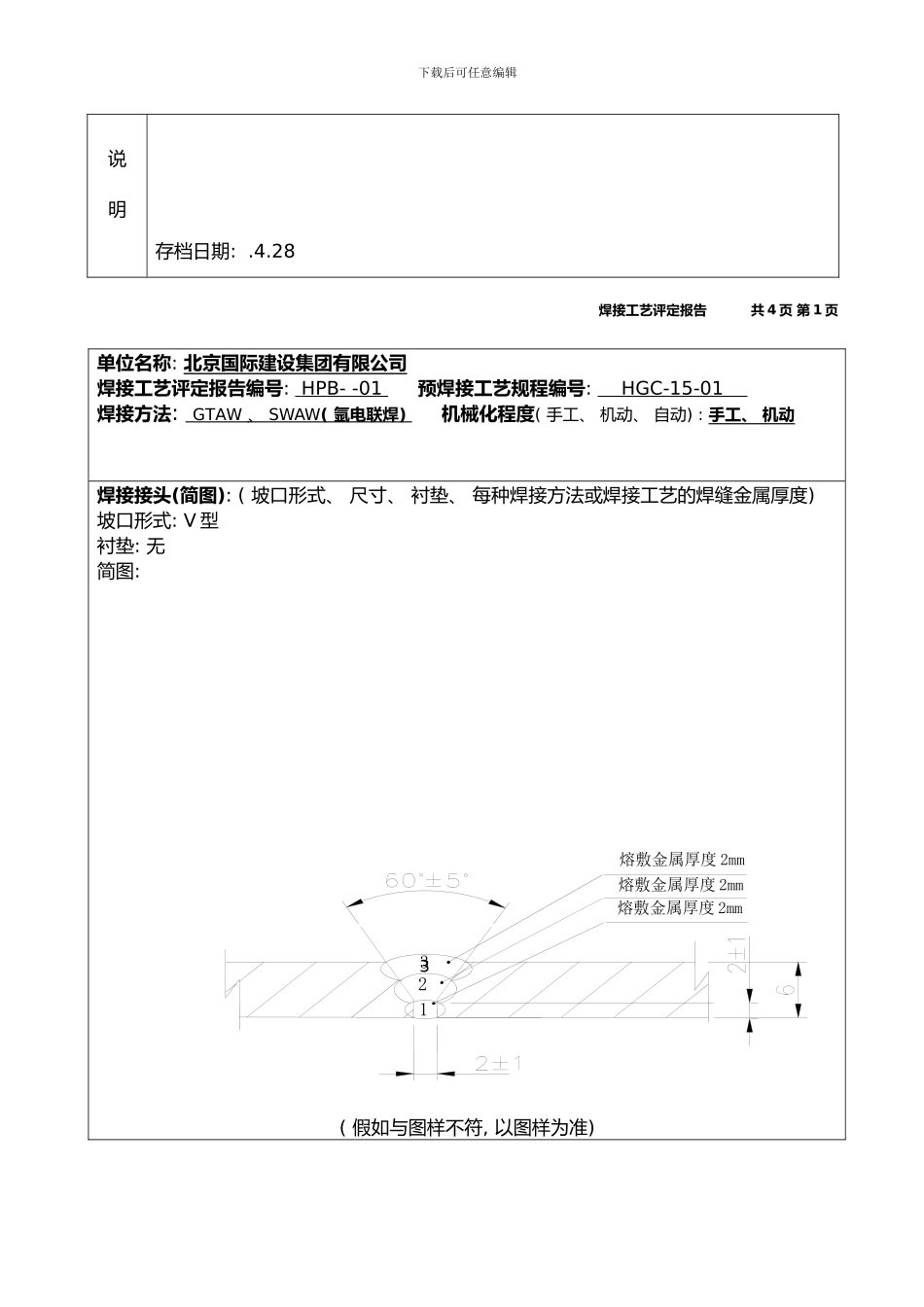

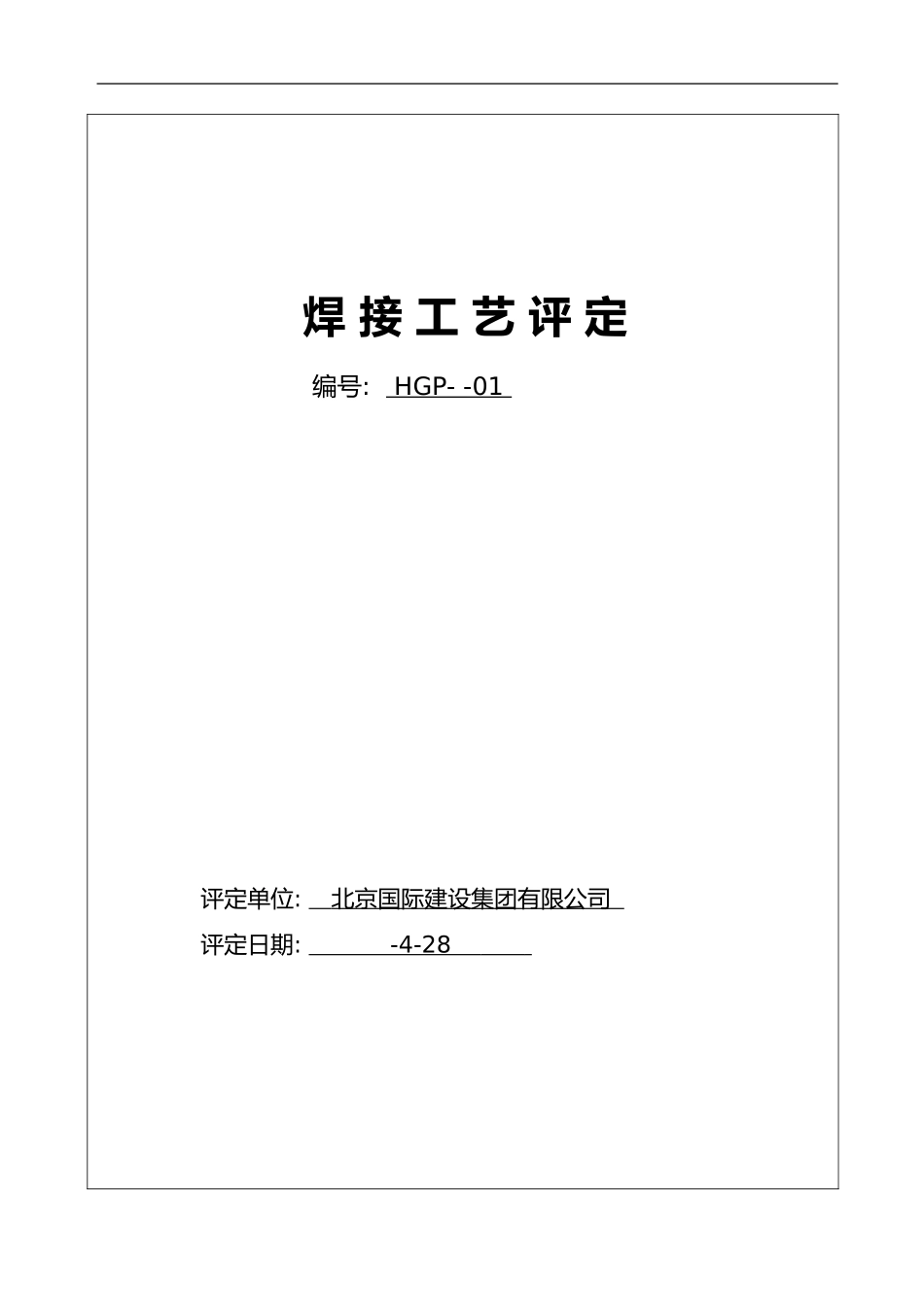

焊 接 工 艺 评 定编号: HGP- -01 评定单位: 北京国际建设集团有限公司 评定日期: -4-28 下载后可任意编辑焊接工艺评定存档目录焊接工艺评定文件资料编号序号项 目 名 称编 号页码备注1焊接工艺评定报告HPB- -0122焊接工艺评定任务书HPR- -0163预焊接工艺规程HGC-12-0174焊接工艺卡HGK-12-01105施焊及焊缝外观检查记录HJ-12-04-20116工艺评定试件委托单HSW-12-01127工艺评定试件试验报告HSB-12-01138无损检测报告JH-HD-ZXYY-12-03149焊接工艺评定试件编号表HPSBH-01171020#材料质量证明书150115P0003718下载后可任意编辑说明存档日期: .4.28焊接工艺评定报告 共 4 页 第 1 页单位名称: 北京国际建设集团有限公司 焊接工艺评定报告编号: HP B - -01 预焊接工艺规程编号: HGC-15-01 焊接方法: GTAW 、 SWAW ( 氩电联焊 ) 机械化程度( 手工、 机动、 自动) : 手工、 机动焊接接头(简图): ( 坡口形式、 尺寸、 衬垫、 每种焊接方法或焊接工艺的焊缝金属厚度) 坡口形式: V 型 衬垫: 无 简图: ( 假如与图样不符, 以图样为准) 熔敷金属厚度 2mm熔敷金属厚度 2mm熔敷金属厚度 2mm3321下载后可任意编辑母材: 材料标准 GB/T 8163 材料代号 20# 类、 组别号: Fe-1 、 Fe-1-1 与类、 组别号 Fe-1 、 Fe-1-1 相焊厚度 T=6mm 直径 Φ 219 其它 / 焊后热处理: 保温温度 / ℃保温时间 / h保护气体: 气体 混合比 流量( L/min) 保护气体 氩气 99.99% 8 ～ 10 尾部保护气 / / / 背面保护气 / / / 填充金属: 焊材类别 碳钢焊丝、 碳钢焊条 焊材标准 G B/ T8110- 、 GB5117-1995 焊条牌号 J422 焊条规格 Φ3.2 焊丝牌号、 直径: TG50 、 Φ 2.5 焊缝金属厚度: 2( GTAW ) +4 ( SWAW ) 其它 电特性: 电流种类: 直流 极性: 直流正接 ( GTAW ) 、 直流反接 ( SWAW ) 钨极尺寸 Φ 2.4 焊接电流( A) 1 60 ～ 20 0( GTAW) 、 100 ～ 1 3 0( SWAW) 电弧电压( V) 1 5 ～ 1 8( GTAW ) 、 20 ～ 24( SWAW ) 焊接电弧种类 短路弧 其它: / 共 4 页 第 2 页焊接位置: 对接焊缝位置 5G 方向: ( 向上、 向下) 角焊缝位置 方向: ( 向上、 向下) 技术措施: 焊接速度( cm/min) 6 ～ 8( GTAW ) /11 ～ 12( SWAW ) 摆动或不摆动 摆动 摆动参数 焊工自行...
