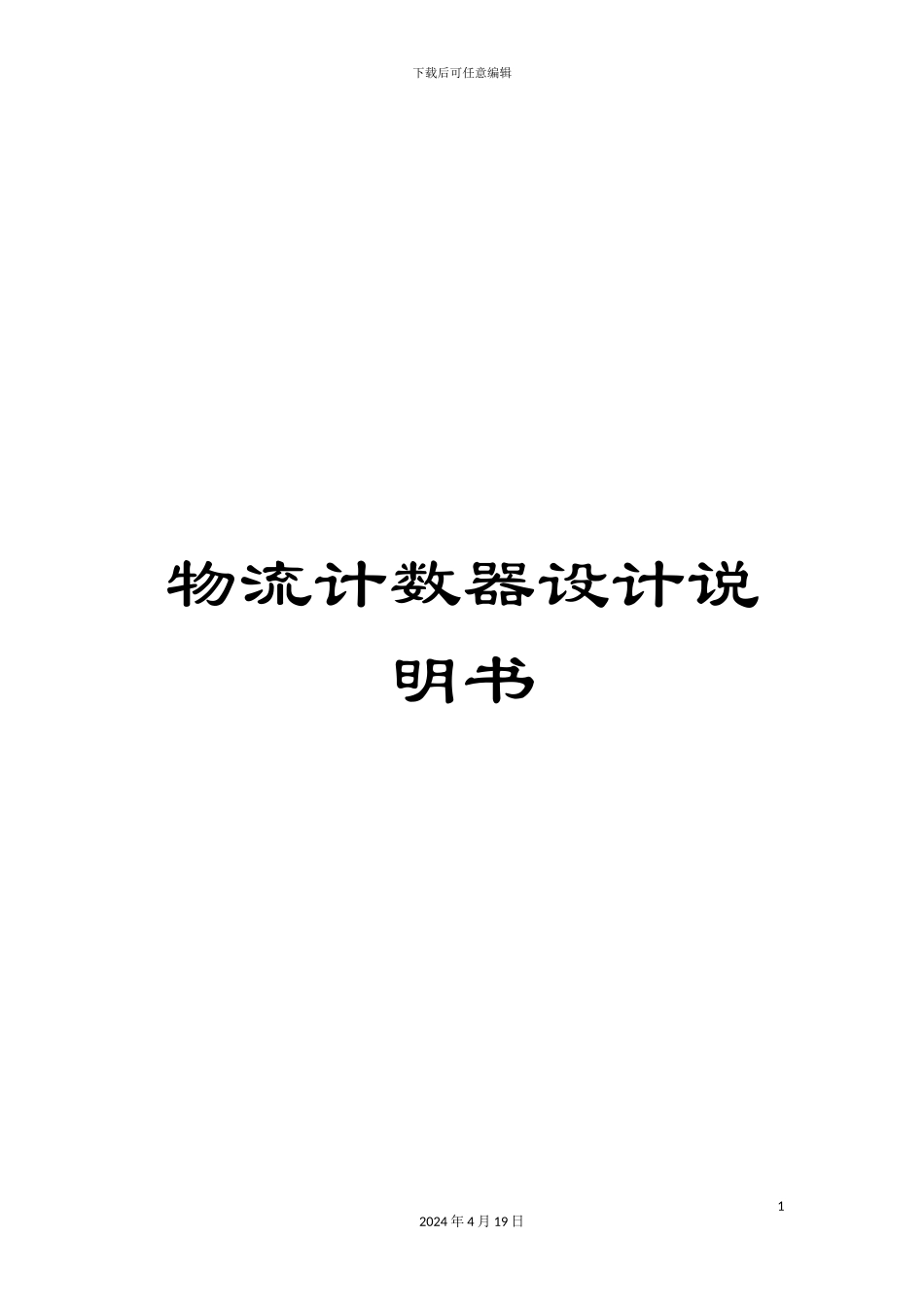

物流计数器设计说明书范本

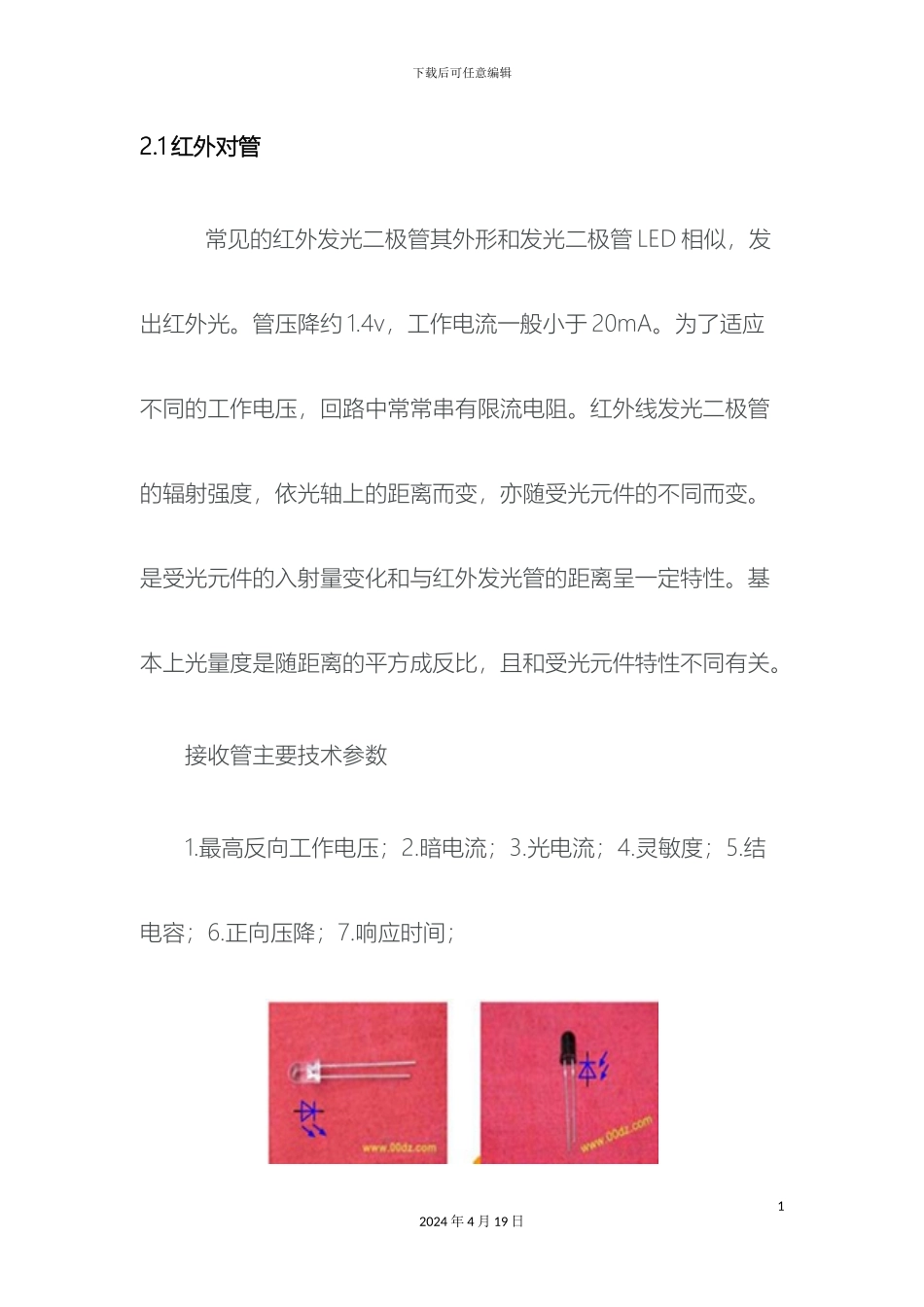

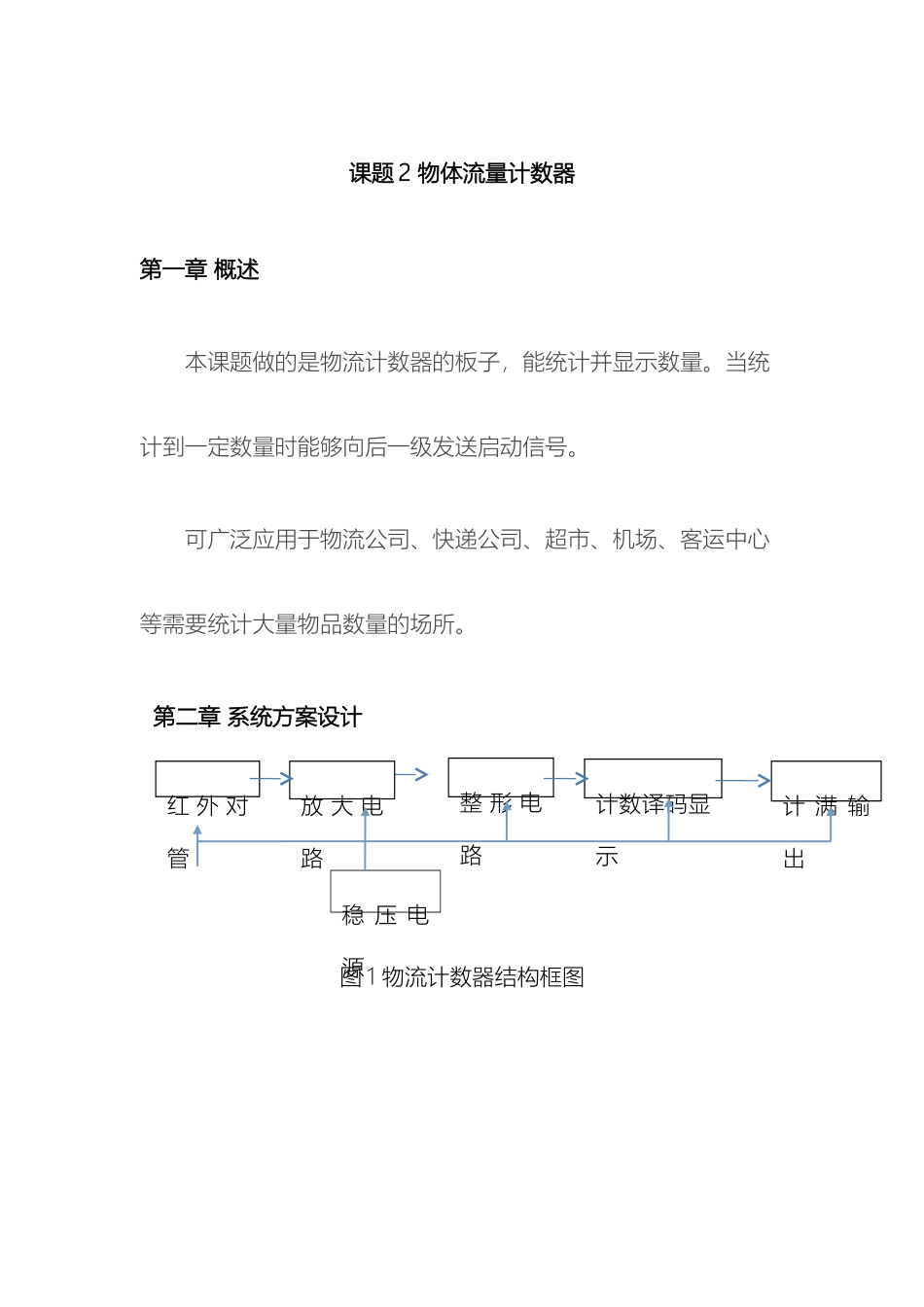

下载后可任意编辑物流计数器设计说明书12024 年 4 月 19 日课题 2 物体流量计数器第一章 概述本课题做的是物流计数器的板子，能统计并显示数量。当统计到一定数量时能够向后一级发送启动信号。可广泛应用于物流公司、快递公司、超市、机场、客运中心等需要统计大量物品数量的场所。 第二章 系统方案设计图 1 物流计数器结构框图红 外 对管放 大 电路计数译码显示整 形 电路计 满 输出稳 压 电源下载后可任意编辑2.1 红外对管 常见的红外发光二极管其外形和发光二极管 LED 相似，发出红外光。管压降约 1.4v，工作电流一般小于 20mA。为了适应不同的工作电压，回路中常常串有限流电阻。红外线发光二极管的辐射强度，依光轴上的距离而变，亦随受光元件的不同而变。是受光元件的入射量变化和与红外发光管的距离呈一定特性。基本上光量度是随距离的平方成反比，且和受光元件特性不同有关。接收管主要技术参数1.最高反向工作电压；2.暗电流；3.光电流；4.灵敏度；5.结电容；6.正向压降；7.响应时间；12024 年 4 月 19 日下载后可任意编辑图 2 红外发射/接收二极管2.2 NE555 时基电路555 时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。NEE555 属于 cmos 工艺制造. NE555 引脚图介绍如下1 地 GND 2 触发 3 输出 4 复位 5 控制电压 6 门限(阈值） 7放电 8 电源电压 Vcc 图 3 NE555 定时器内部结构 图 4 NE555 定时器引22024 年 4 月 19 日下载后可任意编辑脚图2.3 CD4511CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器。具有 BCD 转换、消隐和锁存控制、七段译码及驱动功能的 CMOS电路能提供较大的拉电流。可直接驱动共阴 LED 数码管。图 5 CD4511 引脚图 图 6 CD4511 真值表A0~A3：二进制数据输入端 /BI：输出消隐控制端32024 年 4 月 19 日下载后可任意编辑LE：数据锁定控制端 /LT：灯测试端Ya~Yg：数据输出 VDD：电源正VSS：电源负 电源电压范围：3V~18V输入电压范围：0V~VDD 工作温度范围：M 类 -55℃~125℃ E 类 -40℃~85℃其中 a b c d 为 BCD 码输入，a 为最低位。限流电阻要根据电源电压来选取，电源电压 5V 时可使用 300Ω 的限流电阻。2.4 CD4518CD4518/CC4518 是二、十进制（8421 编码）同步加计数器，内含两个单元的加计...
