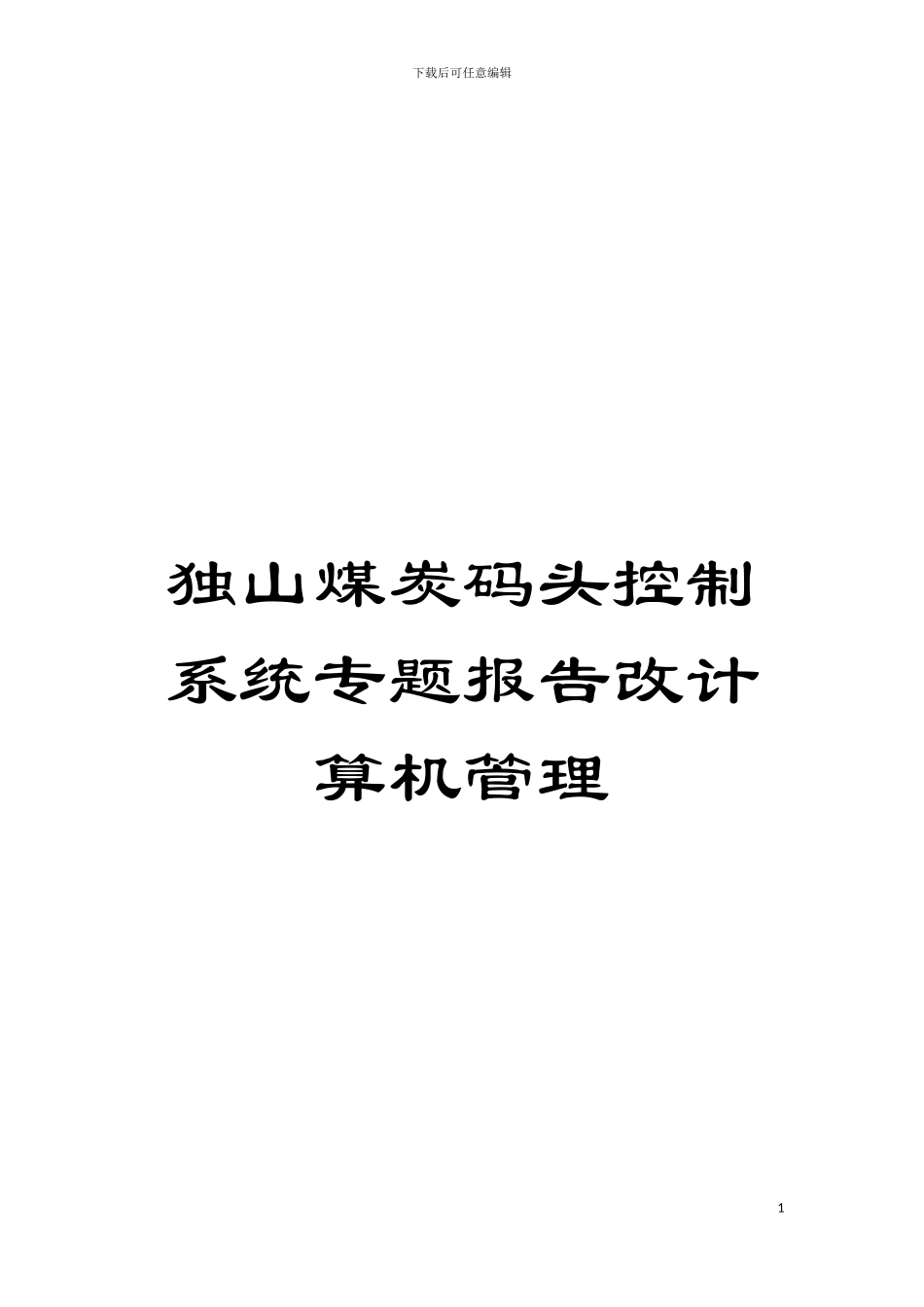

独山煤炭码头控制系统专题报告改计算机管理模板VIP专享

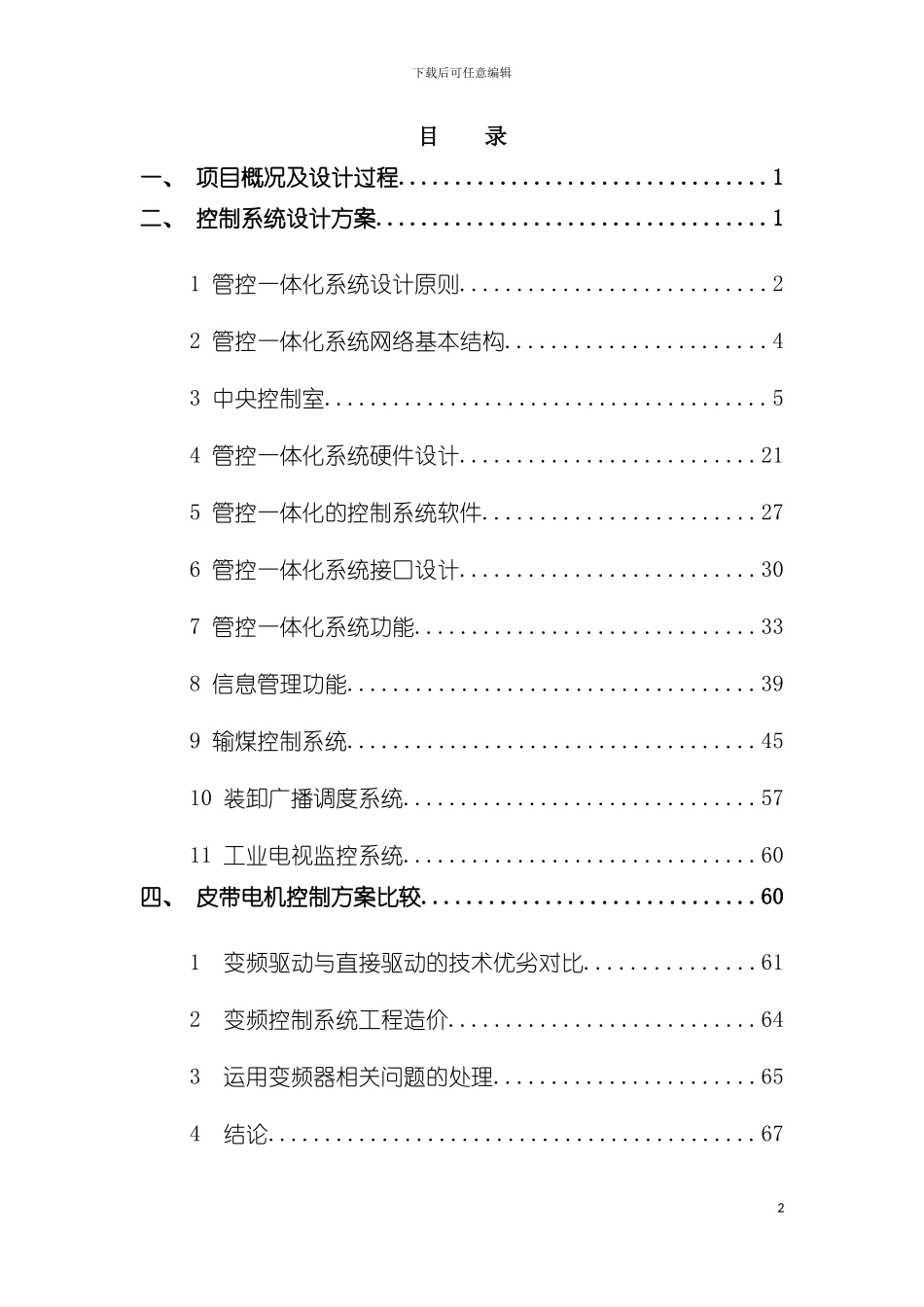

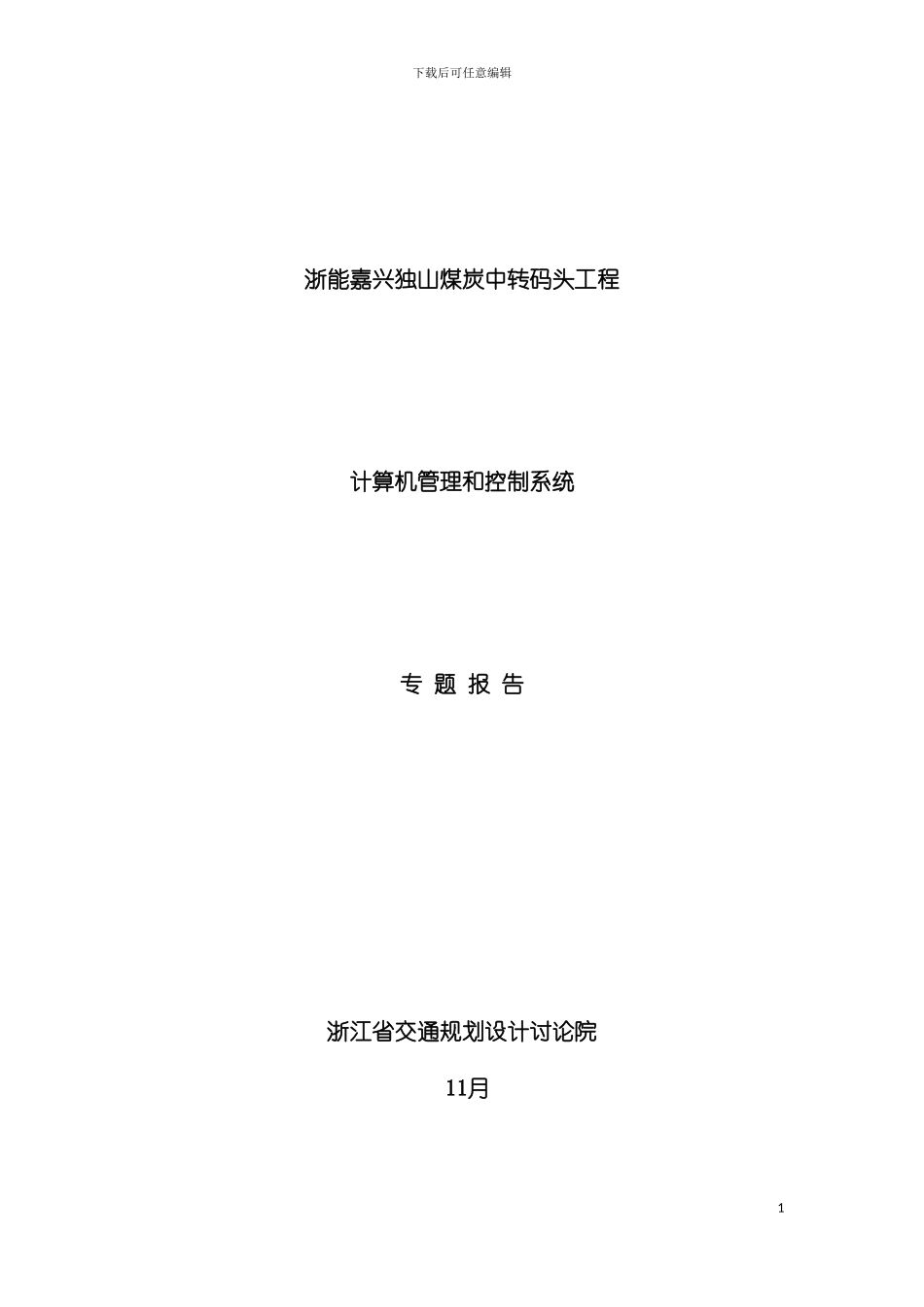

下载后可任意编辑独山煤炭码头控制系统专题报告改计算机管理1下载后可任意编辑浙能嘉兴独山煤炭中转码头工程计算机管理和控制系统专 题 报 告浙江省交通规划设计讨论院 11月1下载后可任意编辑目 录一、 项目概况及设计过程.................................1二、 控制系统设计方案...................................11 管控一体化系统设计原则...........................22 管控一体化系统网络基本结构.......................43 中央控制室.......................................54 管控一体化系统硬件设计..........................215 管控一体化的控制系统软件........................276 管控一体化系统接口设计..........................307 管控一体化系统功能..............................338 信息管理功能....................................399 输煤控制系统....................................4510 装卸广播调度系统...............................5711 工业电视监控系统...............................60四、 皮带电机控制方案比较..............................601 变频驱动与直接驱动的技术优劣对比...............612 变频控制系统工程造价...........................643 运用变频器相关问题的处理.......................654 结论...........................................672下载后可任意编辑浙能嘉兴独山煤炭中转码头工程计算机管理和控制系统专题报告一、 项目概况及设计过程本项目位于嘉兴港独山港区, 紧靠嘉兴电厂。本工程电源来源, 根据城市电源供电设计, 本工程用电负荷等级定为二级。要求嘉兴电网就近提供 2 路 35KV 电源至本港区, 互为备用。为保证供电电网的安全性和可靠性, 供电和控制系统设计必须考虑本港区用电设备对电网的影响,同时还应考虑生产过程的经济性和安全性。根据总平面布置、 负荷性质和分布情况、 用电容量、 工程特点、 系统规模和进展规划以及当地供电条件, 本工程拟设35KV 总降压变电站、 1-4#四座分变电所、 以及在若干生产生活辅助区分设箱式变电站等。1#分变电所位于堆场西侧防风网边; 2#分变电所位于堆场东侧防风网边; 3#分变电所位于装船码头附近; 4#分变电所位于位于卸船码头上。控制系统的各个分控制室, 结合分变电所位置布置。整个控制系统, 设一个中央控制室, 位于中控楼顶楼, 内设监视墙、 操作台、 计算机管理设...
