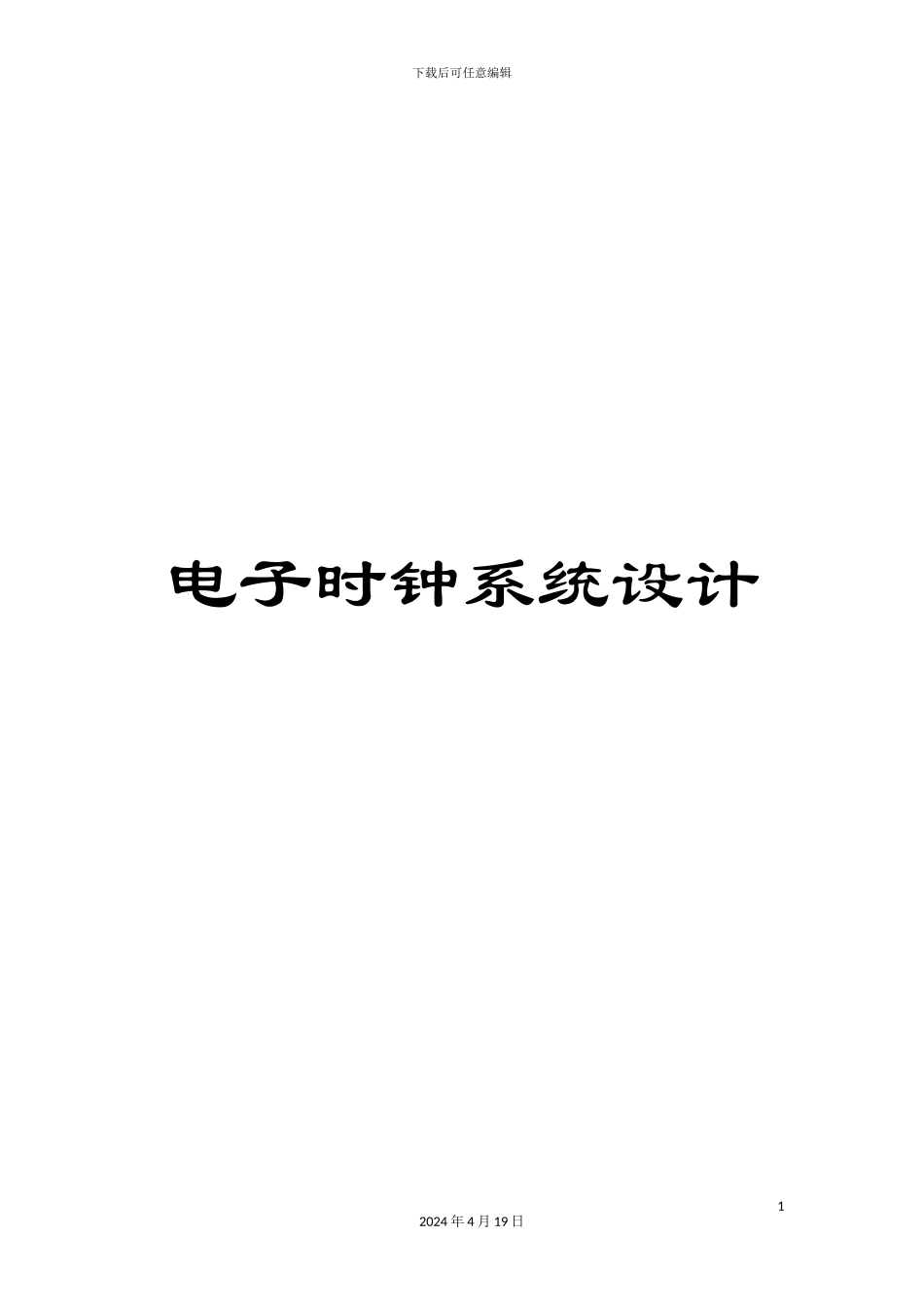

电子时钟系统设计

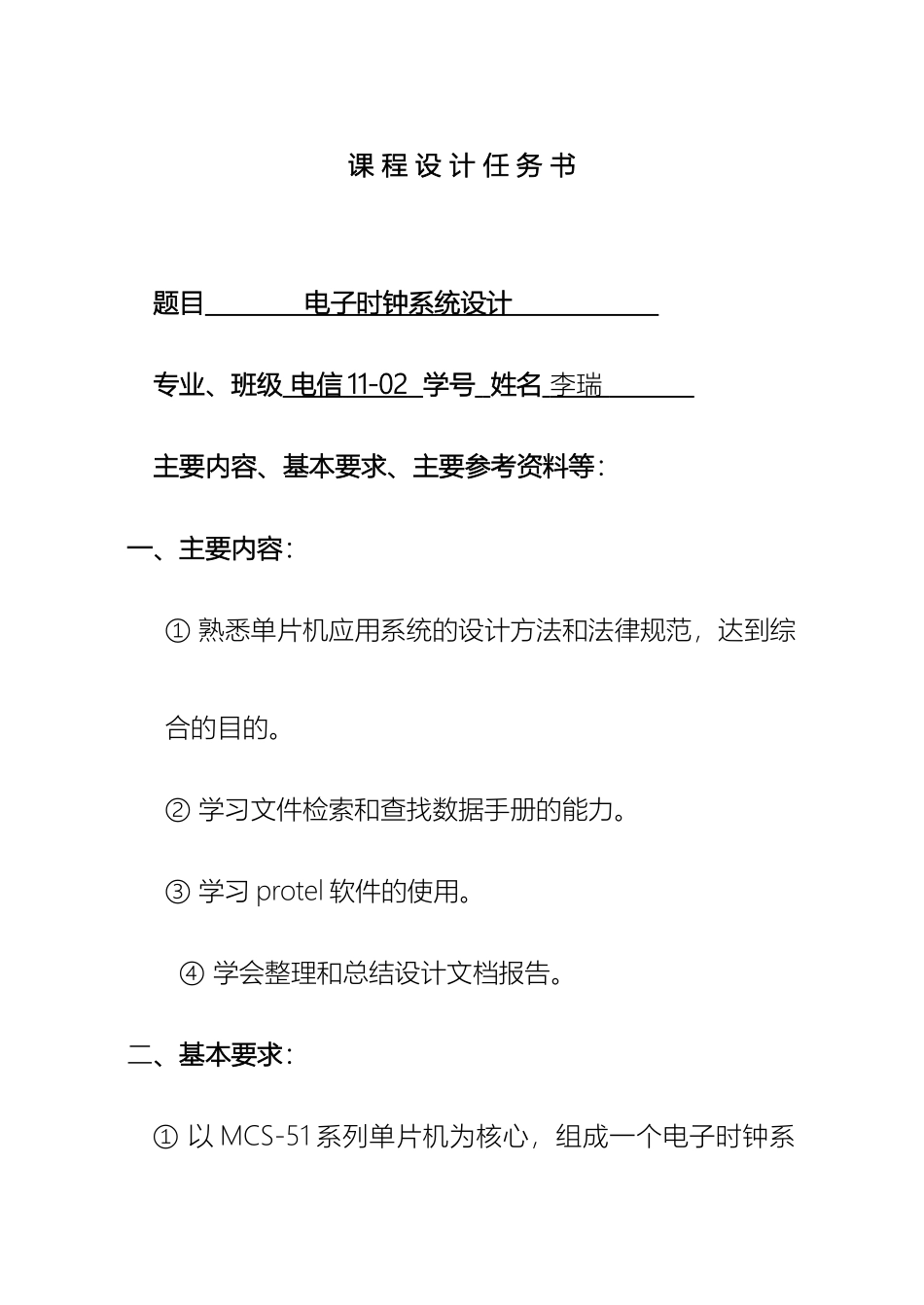

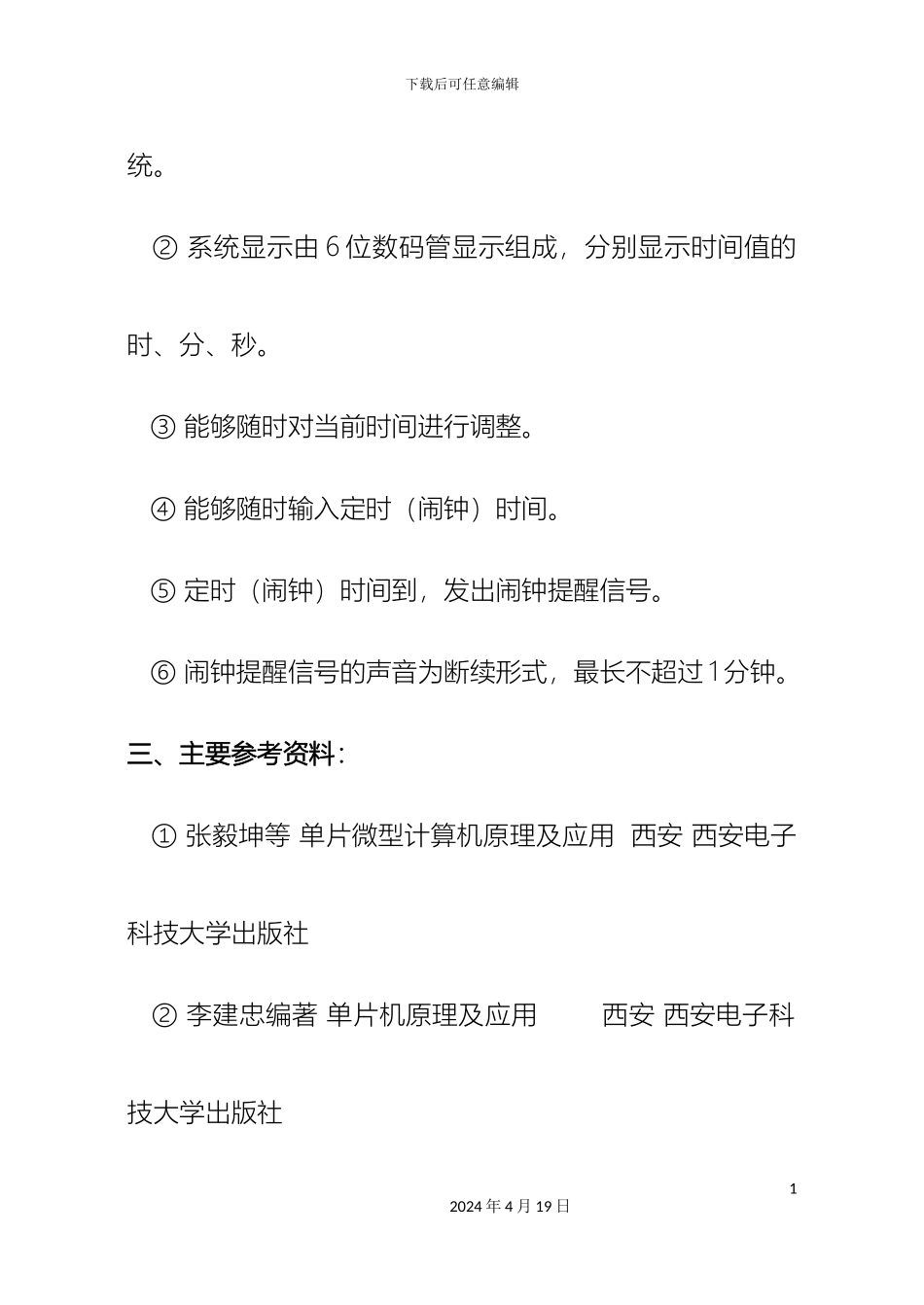

下载后可任意编辑电子时钟系统设计12024 年 4 月 19 日课 程 设 计 任 务 书题目 电子时钟系统设计 专业、班级 电信 11-02 学号 姓名 李瑞 主要内容、基本要求、主要参考资料等：一、主要内容：① 熟悉单片机应用系统的设计方法和法律规范，达到综合的目的。② 学习文件检索和查找数据手册的能力。③ 学习 protel 软件的使用。④ 学会整理和总结设计文档报告。二、基本要求： ① 以 MCS-51 系列单片机为核心，组成一个电子时钟系下载后可任意编辑统。 ② 系统显示由 6 位数码管显示组成，分别显示时间值的时、分、秒。 ③ 能够随时对当前时间进行调整。 ④ 能够随时输入定时（闹钟）时间。 ⑤ 定时（闹钟）时间到，发出闹钟提醒信号。 ⑥ 闹钟提醒信号的声音为断续形式，最长不超过 1 分钟。三、主要参考资料： ① 张毅坤等 单片微型计算机原理及应用 西安 西安电子科技大学出版社 ② 李建忠编著 单片机原理及应用 西安 西安电子科技大学出版社12024 年 4 月 19 日下载后可任意编辑完 成 期 限： 1 月 17 日 指导老师签名： 课程负责人签名： 1 月 4 日22024 年 4 月 19 日目 录摘 要..............................................................................................11 设计方案选择...........................................................................21.1 单片机选型.......................................................................21.2 按键模块..........................................................................21.3 显示模块..........................................................................21.4 计时参考模块..................................................................31.5 显示器驱动模块..............................................................31.6 闹钟响铃模块..................................................................41.7 电源模块...........................................................................42 硬件接线及设计......................................................................42.1 单片机晶振配置...............................................................5下载后可任意编辑2.2 复位电路设计................
