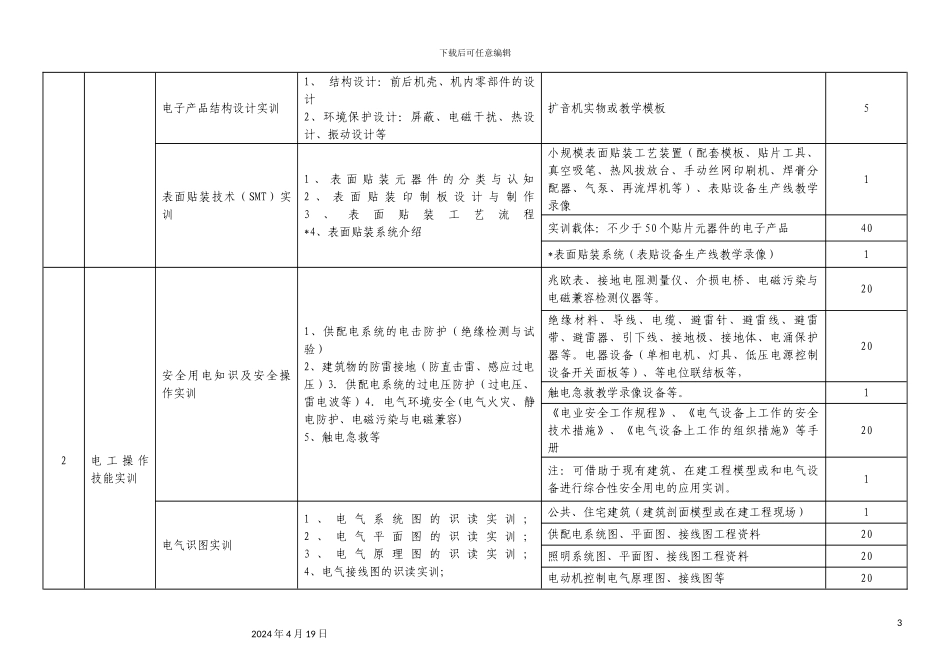

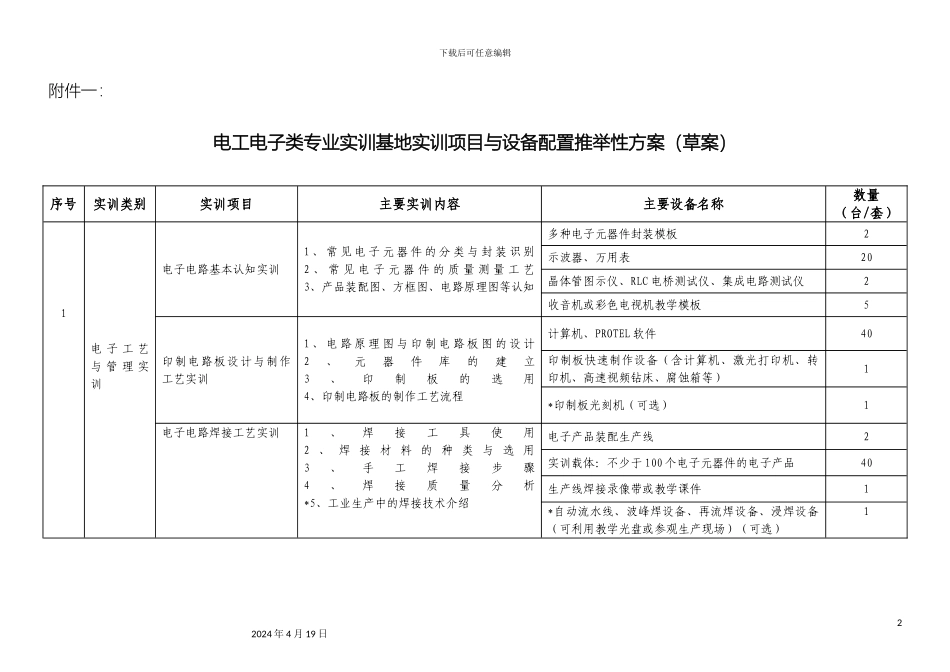

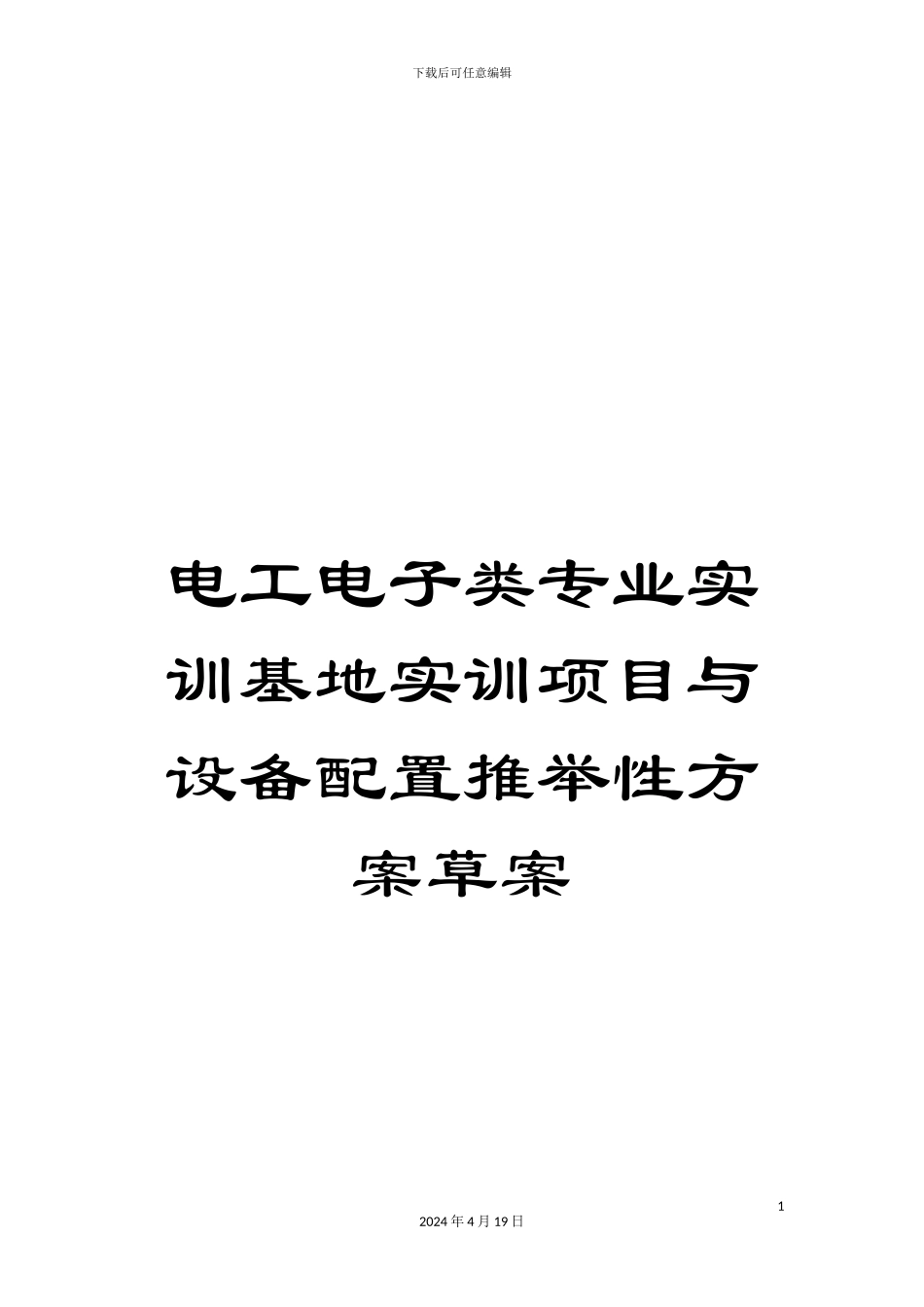

下载后可任意编辑电工电子类专业实训基地实训项目与设备配置推举性方案草案12024 年 4 月 19 日下载后可任意编辑附件一：电工电子类专业实训基地实训项目与设备配置推举性方案（草案）序号实训类别实训项目主要实训内容主要设备名称数量（台/套）1电 子 工 艺与 管 理 实训电子电路基本认知实训1 、 常 见 电 子 元 器 件 的 分 类 与 封 装 识 别2 、 常 见 电 子 元 器 件 的 质 量 测 量 工 艺3、产品装配图、方框图、电路原理图等认知多种电子元器件封装模板2示波器、万用表20晶体管图示仪、RLC 电桥测试仪、集成电路测试仪2收音机或彩色电视机教学模板5印制电路板设计与制作工艺实训1 、 电 路 原 理 图 与 印 制 电 路 板 图 的 设 计2、元器件库的建立3、印制板的选用4、印制电路板的制作工艺流程计算机、PROTEL 软件40印制板快速制作设备（含计算机、激光打印机、转印机、高速视频钻床、腐蚀箱等）1*印制板光刻机（可选）1电子电路焊接工艺实训1、焊接工具使用2 、 焊 接 材 料 的 种 类 与 选 用3、手工焊接步骤4、焊接质量分析*5、工业生产中的焊接技术介绍电子产品装配生产线2实训载体：不少于 100 个电子元器件的电子产品40生产线焊接录像带或教学课件1*自动流水线、波峰焊设备、再流焊设备、浸焊设备（可利用教学光盘或参观生产现场）（可选）122024 年 4 月 19 日下载后可任意编辑电子产品结构设计实训1、 结构设计：前后机壳、机内零部件的设计2、环境保护设计：屏蔽、电磁干扰、热设计、振动设计等扩音机实物或教学模板5表面贴装技术（SMT）实训1 、 表 面 贴 装 元 器 件 的 分 类 与 认 知2 、 表 面 贴 装 印 制 板 设 计 与 制 作3、表面贴装工艺流程*4、表面贴装系统介绍小规模表面贴装工艺装置（配套模板、贴片工具、真空吸笔、热风拔放台、手动丝网印刷机、焊膏分配器、气泵、再流焊机等）、表贴设备生产线教学录像1实训载体：不少于 50 个贴片元器件的电子产品40*表面贴装系统（表贴设备生产线教学录像）12电 工 操 作技能实训安全用电知识及安全操作实训1、供配电系统的电击防护（绝缘检测与试验）2、建筑物的防雷接地（防直击雷、感应过电压）3．供配电系统的过电压防护（过电压、雷电波等）4．电气环境安全(电气火灾、静电防护、电磁污染与电磁兼容)5、触电急救等兆欧表、接地电阻测量仪、介损电桥、...
