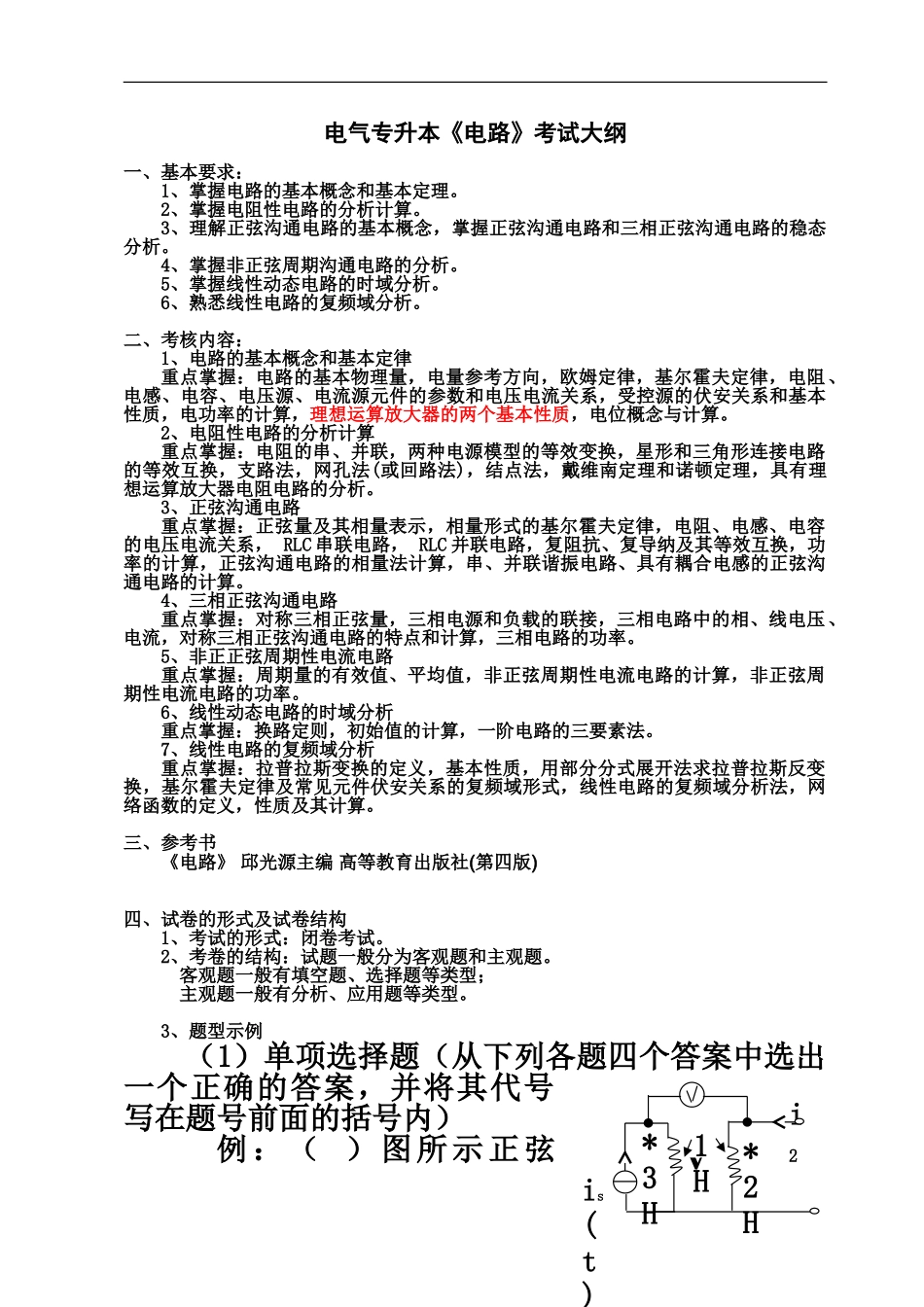

下载后可任意编辑电气工程及其自动化专升本电路样卷电气专升本《电路》考试大纲 一、基本要求:1、掌握电路的基本概念和基本定理。2、掌握电阻性电路的分析计算。3、理解正弦沟通电路的基本概念,掌握正弦沟通电路和三相正弦沟通电路的稳态分析。4、掌握非正弦周期沟通电路的分析。5、掌握线性动态电路的时域分析。6、熟悉线性电路的复频域分析。二、考核内容:1、电路的基本概念和基本定律重点掌握:电路的基本物理量,电量参考方向,欧姆定律,基尔霍夫定律,电阻、电感、电容、电压源、电流源元件的参数和电压电流关系,受控源的伏安关系和基本性质,电功率的计算,理想运算放大器的两个基本性质,电位概念与计算。2、电阻性电路的分析计算重点掌握:电阻的串、并联,两种电源模型的等效变换,星形和三角形连接电路的等效互换,支路法,网孔法(或回路法),结点法,戴维南定理和诺顿定理,具有理想运算放大器电阻电路的分析。3、正弦沟通电路重点掌握:正弦量及其相量表示,相量形式的基尔霍夫定律,电阻、电感、电容的电压电流关系, RLC 串联电路, RLC 并联电路,复阻抗、复导纳及其等效互换,功率的计算,正弦沟通电路的相量法计算,串、并联谐振电路、具有耦合电感的正弦沟通电路的计算。4、三相正弦沟通电路重点掌握:对称三相正弦量,三相电源和负载的联接,三相电路中的相、线电压、电流,对称三相正弦沟通电路的特点和计算,三相电路的功率。5、非正正弦周期性电流电路重点掌握:周期量的有效值、平均值,非正弦周期性电流电路的计算,非正弦周期性电流电路的功率。6、线性动态电路的时域分析重点掌握:换路定则,初始值的计算,一阶电路的三要素法。7、线性电路的复频域分析重点掌握:拉普拉斯变换的定义,基本性质,用部分分式展开法求拉普拉斯反变换,基尔霍夫定律及常见元件伏安关系的复频域形式,线性电路的复频域分析法,网络函数的定义,性质及其计算。三、参考书《电路》 邱光源主编 高等教育出版社(第四版)四、试卷的形式及试卷结构1、考试的形式:闭卷考试。2、考卷的结构:试题一般分为客观题和主观题。客观题一般有填空题、选择题等类型;主观题一般有分析、应用题等类型。3、题型示例(1)单项选择题(从下列各题四个答案中选出一个正确的答案,并将其代号写在题号前面的括号内)例 : ( ) 图 所 示 正 弦Vis(t)*3H*2H1Hi2下载后可任意编辑稳态电路中,is(t)=5sin2t,i2=0,电压表是理想的,电压表的读数(...
