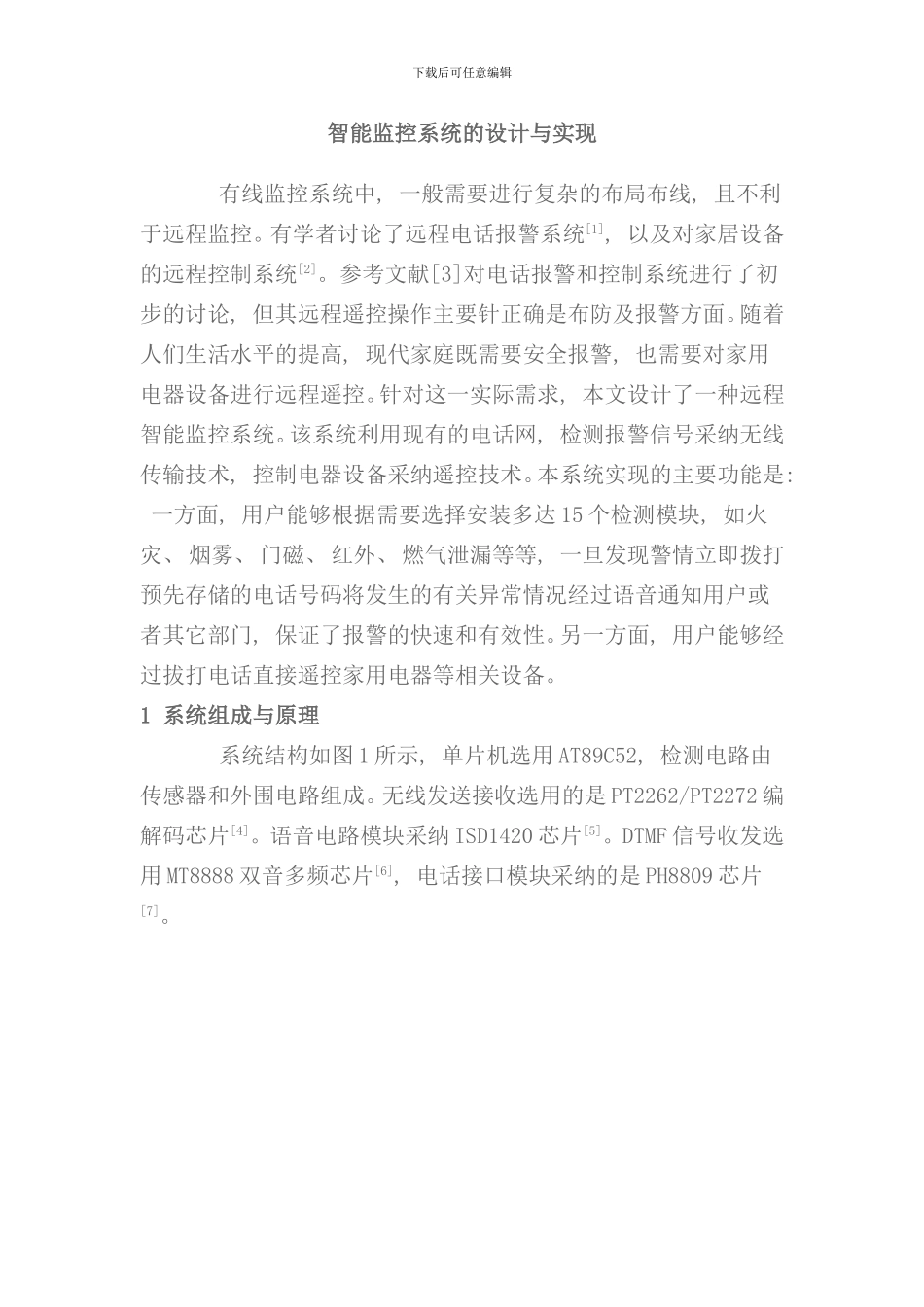

下载后可任意编辑智能监控系统的设计与实现 有线监控系统中, 一般需要进行复杂的布局布线, 且不利于远程监控。有学者讨论了远程电话报警系统[1], 以及对家居设备的远程控制系统[2]。参考文献[3]对电话报警和控制系统进行了初步的讨论, 但其远程遥控操作主要针正确是布防及报警方面。随着人们生活水平的提高, 现代家庭既需要安全报警, 也需要对家用电器设备进行远程遥控。针对这一实际需求, 本文设计了一种远程智能监控系统。该系统利用现有的电话网, 检测报警信号采纳无线传输技术, 控制电器设备采纳遥控技术。本系统实现的主要功能是: 一方面, 用户能够根据需要选择安装多达 15 个检测模块, 如火灾、 烟雾、 门磁、 红外、 燃气泄漏等等, 一旦发现警情立即拨打预先存储的电话号码将发生的有关异常情况经过语音通知用户或者其它部门, 保证了报警的快速和有效性。另一方面, 用户能够经过拔打电话直接遥控家用电器等相关设备。1 系统组成与原理 系统结构如图 1 所示, 单片机选用 AT89C52, 检测电路由传感器和外围电路组成。无线发送接收选用的是 PT2262/PT2272 编解码芯片[4]。语音电路模块采纳 ISD1420 芯片[5]。DTMF 信号收发选用 MT8888 双音多频芯片[6], 电话接口模块采纳的是 PH8809 芯片[7]。 下载后可任意编辑 本系统的工作原理: 当发现警情时, 传感器将检测到的警情信号经过发送模块 PT2262 无线发送, 接收模块 PT2272 解码后送入单片机, 单片机的报警中断程序开始运行,调用拨号子程序根据预置号码进行拨号, 然后对电话线上的信号音进行检测, 以判定电话是否占线, 待对方摘机后, 调用语音模块进行相关语音报警。当没有警情时, 该系统并不影响电话机的正常使用。用户需要对家用设备进行遥控时, 首先拔通电话, 系统将会提示输入控制密码, 验证密码正确后, 用户能够根据提示, 输入被控制电器的编号及状态编码, 经过单片机识别处理, 将控制信号无线发送出去, 然后由无线接收模块解码出对应的控制信号经由控制电路去控制设备的相关状态, 从而实现了对设备的远程电话遥控。2 主要模块的软、 硬件设计2.1 无线检测发送模块 无线检测发送模块主要包括由各类传感器等组成的检测电路和编码无线发送电路。编码无线发送电路如图 2 所示, 其中PT2262 的 A0～A7 为地址码, 能够设成置 1、 置 0、 悬空三种状态, D0～D3 为数据码, 可设定为 1、 0 两种状态, 处理模块...
