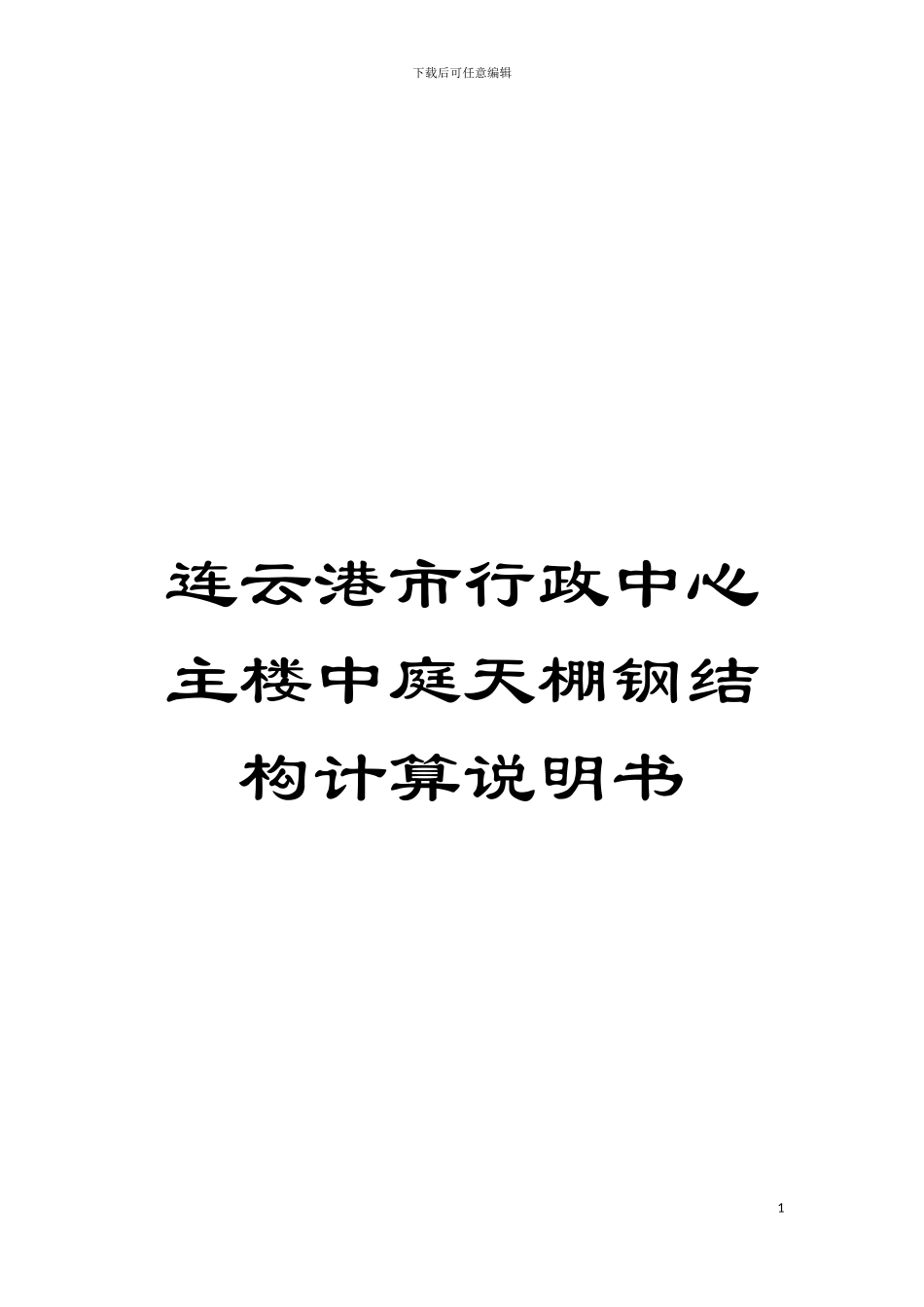

连云港市行政中心主楼中庭天棚钢结构计算说明书模板

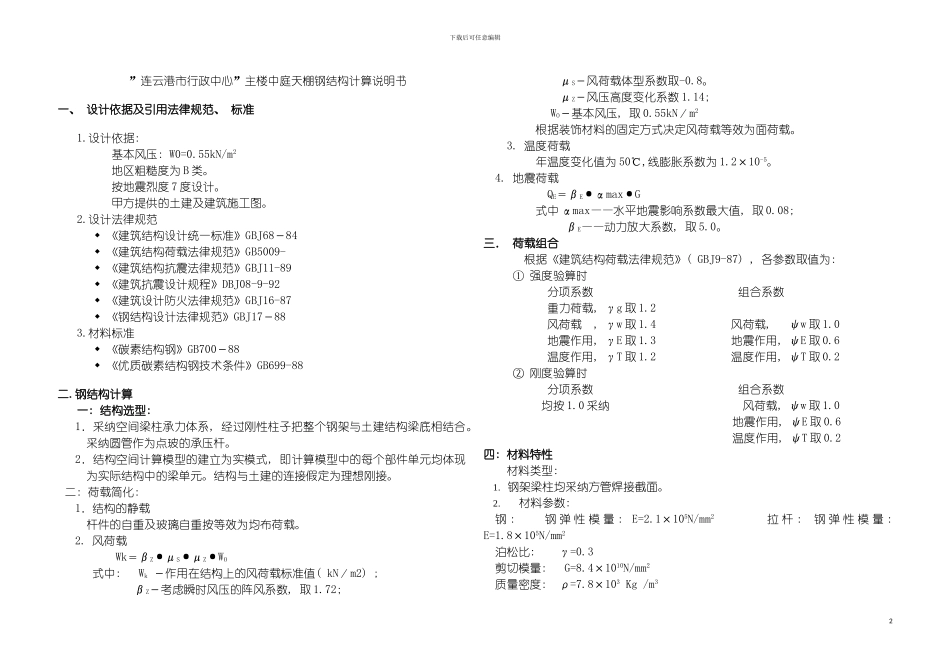

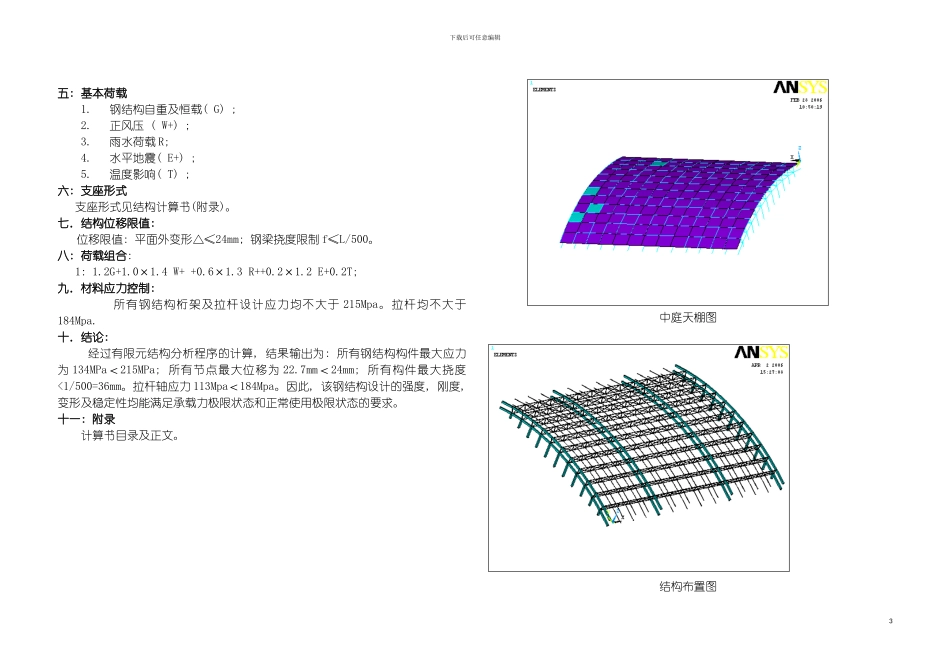

下载后可任意编辑连云港市行政中心主楼中庭天棚钢结构计算说明书1下载后可任意编辑 ”连云港市行政中心”主楼中庭天棚钢结构计算说明书一、 设计依据及引用法律规范、 标准1.设计依据: 基本风压: W0=0.55kN/m2 地区粗糙度为 B 类。 按地震烈度 7 度设计。 甲方提供的土建及建筑施工图。2.设计法律规范  《建筑结构设计统一标准》GBJ68－84  《建筑结构荷载法律规范》GB5009-  《建筑结构抗震法律规范》GBJ11-89  《建筑抗震设计规程》DBJ08-9-92  《建筑设计防火法律规范》GBJ16-87  《钢结构设计法律规范》GBJ17－883.材料标准  《碳素结构钢》GB700－88  《优质碳素结构钢技术条件》GB699-88二.钢结构计算一: 结构选型: 1．采纳空间梁柱承力体系, 经过刚性柱子把整个钢架与土建结构梁底相结合。采纳圆管作为点玻的承压杆。 2．结构空间计算模型的建立为实模式, 即计算模型中的每个部件单元均体现为实际结构中的梁单元。结构与土建的连接假定为理想刚接。二: 荷载简化: 1．结构的静载 杆件的自重及玻璃自重按等效为均布荷载。 2. 风荷载 Wk＝βZ·μS·μZ·WO 式中: Wk －作用在结构上的风荷载标准值( kN／m2) ; βZ－考虑瞬时风压的阵风系数, 取 1.72; μS－风荷载体型系数取-0.8。 μZ－风压高度变化系数 1.14; WO－基本风压, 取 0.55kN／m2 根据装饰材料的固定方式决定风荷载等效为面荷载。 3. 温度荷载 年温度变化值为 50℃,线膨胀系数为 1.2×10-5。 4. 地震荷载 QE＝βE·αmax·G 式中 αmax——水平地震影响系数最大值, 取 0.08; βE——动力放大系数, 取 5.0。三． 荷载组合 根据《建筑结构荷载法律规范》( GBJ9-87) , 各参数取值为: ① 强度验算时 分项系数 组合系数 重力荷载, γg 取 1.2 风荷载 , γw 取 1.4 风荷载, ψw 取 1.0 地震作用, γE 取 1.3 地震作用, ψE 取 0.6 温度作用, γT 取 1.2 温度作用, ψT 取 0.2 ② 刚度验算时 分项系数 组合系数 均按 1.0 采纳 风荷载, ψw 取 1.0 地震作用, ψE 取 0.6 温度作用, ψT 取 0.2四: 材料特性 材料类型: 1. 钢架梁柱均采纳方管焊接截面。2. 材料参数: 钢 : 钢 弹 性 模 量 : E=2.1×105N/mm2 拉 杆 : 钢 弹 性 模 量 : E=1.8×105N/mm2 泊松比: γ=0.3 剪切模量: G=8.4×1010N/mm2 质量密度: ...
