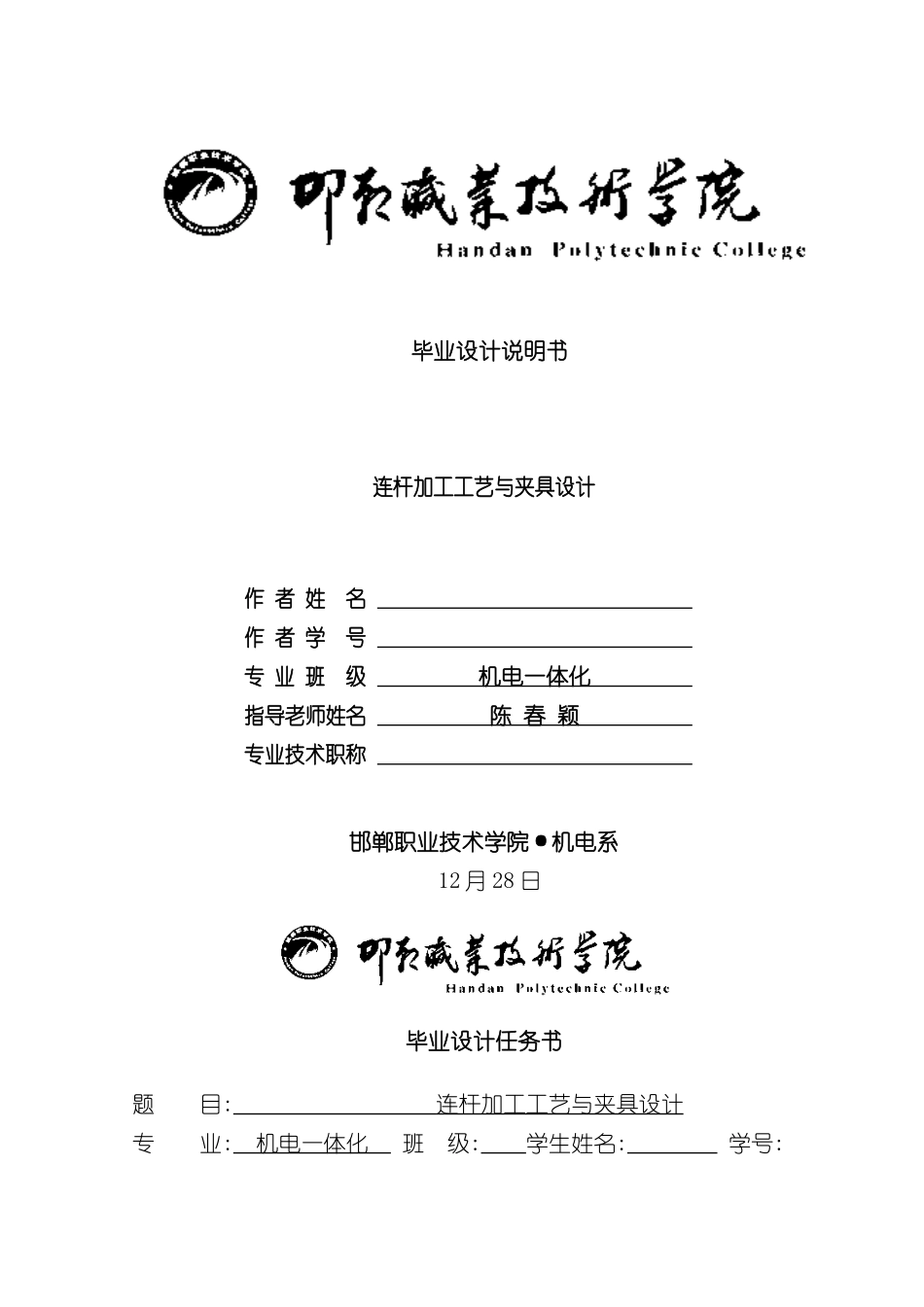

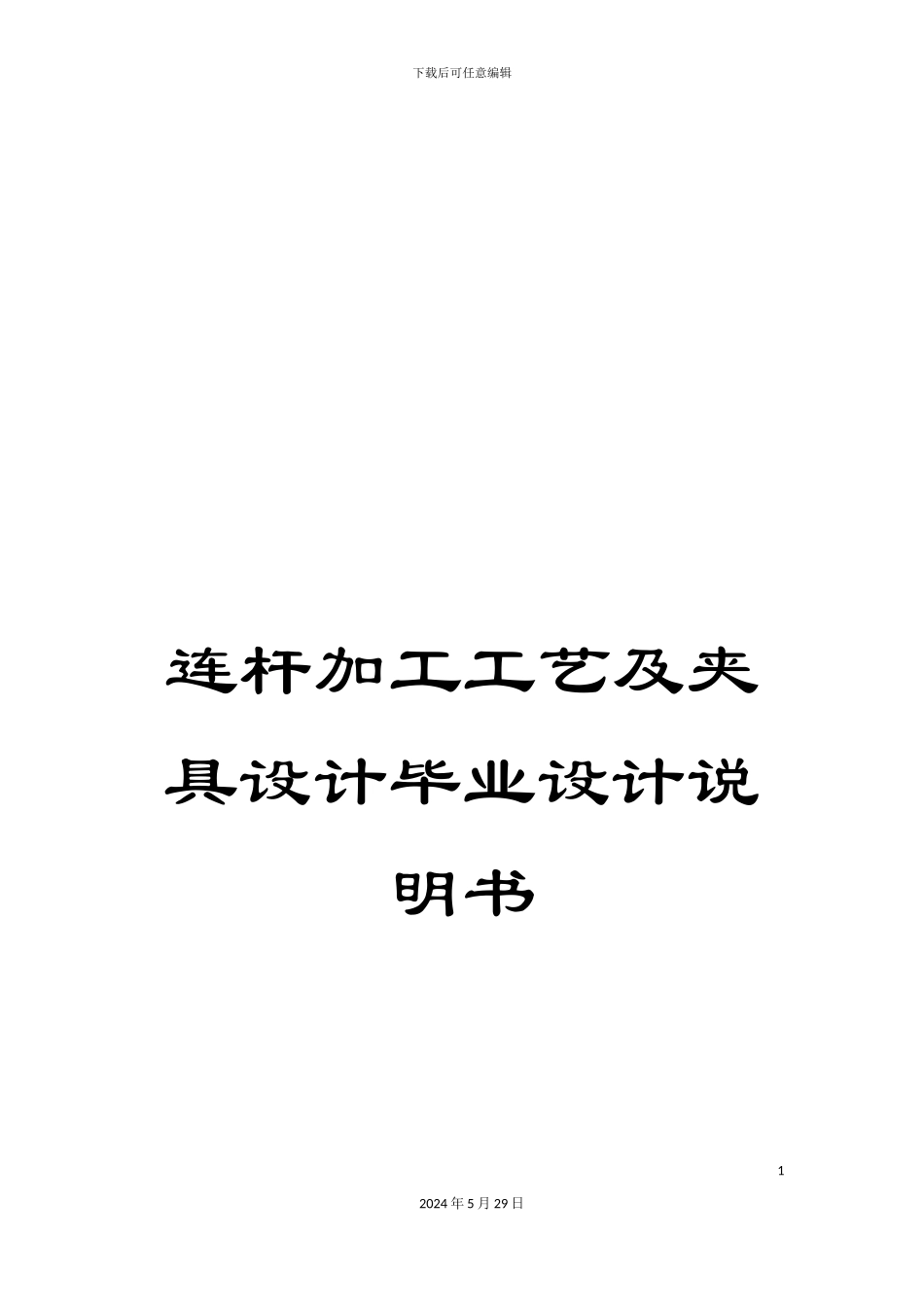

下载后可任意编辑连杆加工工艺及夹具设计毕业设计说明书12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日 毕业设计说明书连杆加工工艺与夹具设计作 者 姓 名 作 者 学 号 专 业 班 级 机电一体化 指导老师姓名 陈 春 颖 专业技术职称 邯郸职业技术学院·机电系 12 月 28 日毕业设计任务书题 目: 连杆加工工艺与夹具设计 专 业: 机电一体化 班 级: 学生姓名: 学号: 下载后可任意编辑 11 月 1 日至 12 月 31 日共 8 周一、设计内容需要完成连杆的加工工艺设计,包括分析零件结构工艺性,编排合理的加工工艺过程,选择各加工工序合理的切削用量,填写零件的加工工艺卡片。完成给定加工面的专用夹具设计等。二、设计原始资料及要求已知:连杆的装配图(一张)和零件图(两张)生产纲领:大批量生产,年产量 6000 件班制:两班制设计任务:1. 绘制连杆零件图和毛坯图。2. 设计连杆工艺并编制工艺规程卡片一套。3. 设计连杆盖通孔加工的专用夹具。三、设计完成后提交的文件和图表1.计算说明部分:设计说明书一份2.图纸部分:连杆毛坯图一张 连杆加工工艺规程卡片一套 夹具装配图一张,夹具非标零件图全套四、毕业设计进程安排序号设计各阶段工作内容时间分配(起止日期)1确定设计题目并查阅相关资料 -11-1～ -11-72绘制连杆零件图及毛坯图等 -11-8～ -11-143连杆工艺设计并编制工艺规程卡片一套 -11-15～ -11-284设计某工序加工的专用夹具一套 -11-29～ -12-125编写设计说明书 -12-13～ -12-196指导老师检查设计并修改及准备答辩 -12-20～ -12-31五、主要参考资料［1］赵如福 主编 金属机械加工工艺设计手册 上海科学技术出II2024 年 5 月 29 日下载后可任意编辑版社 .1［2］孟少农 主编 机械加工工艺手册(第三卷) 机械工业出版社 1992.1［3］瞿芳 主编 机械制图 中国传媒大学出版社 .6［4］穆玺清 主编 机械设计基础 机械工业出版社 .11［5］吴宗泽,罗圣国 主编 机械设计课程设计手册 高等教育出版社 .5［6］李 洪 主编 机械加工工艺手册 北京出版社 1996.1［7］符 炜 主编 有用 切削加工手册 湖南科学技术出版社 .3［8］浦林祥 金属切削机床夹具设计手册 机械工业出版社 1995［9］孙丽媛 主编 机械制造工艺及专用夹具设计指导 冶金工业出版社 .2［10］方昆凡 公差与配合手册 机械工业出版社 1999［11］吴宗泽 机械设计有用手册 化学...
