选粉机安装方案样本

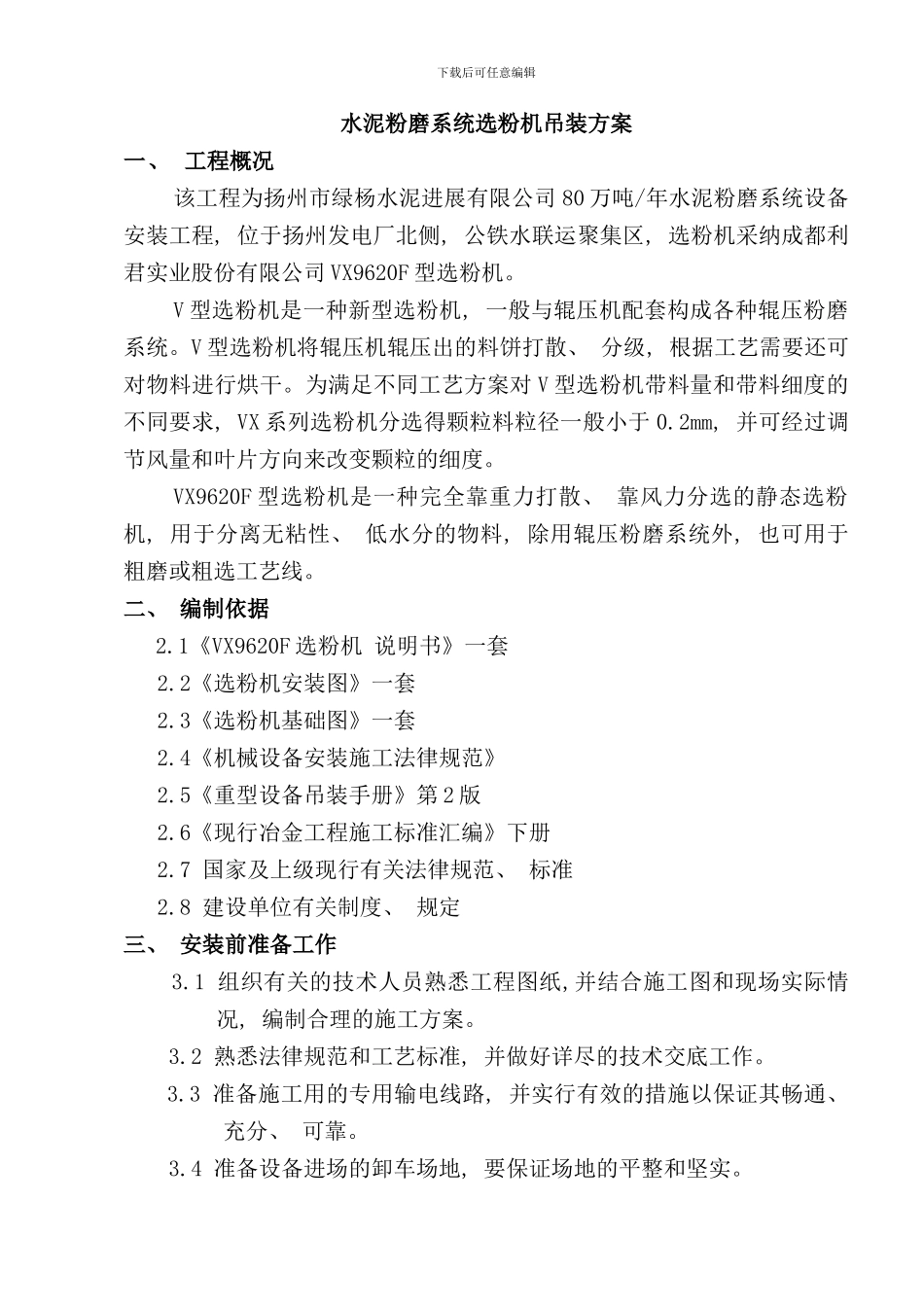

下载后可任意编辑水泥粉磨系统选粉机吊装方案一、 工程概况该工程为扬州市绿杨水泥进展有限公司 80 万吨/年水泥粉磨系统设备安装工程, 位于扬州发电厂北侧, 公铁水联运聚集区, 选粉机采纳成都利君实业股份有限公司 VX9620F 型选粉机。V 型选粉机是一种新型选粉机, 一般与辊压机配套构成各种辊压粉磨系统。V 型选粉机将辊压机辊压出的料饼打散、 分级, 根据工艺需要还可对物料进行烘干。为满足不同工艺方案对 V 型选粉机带料量和带料细度的不同要求, VX 系列选粉机分选得颗粒料粒径一般小于 0.2mm, 并可经过调节风量和叶片方向来改变颗粒的细度。VX9620F 型选粉机是一种完全靠重力打散、 靠风力分选的静态选粉机, 用于分离无粘性、 低水分的物料, 除用辊压粉磨系统外, 也可用于粗磨或粗选工艺线。二、 编制依据2.1《VX9620F 选粉机 说明书》一套2.2《选粉机安装图》一套2.3《选粉机基础图》一套2.4《机械设备安装施工法律规范》2.5《重型设备吊装手册》第 2 版2.6《现行冶金工程施工标准汇编》下册2.7 国家及上级现行有关法律规范、 标准 2.8 建设单位有关制度、 规定三、 安装前准备工作3.1 组织有关的技术人员熟悉工程图纸,并结合施工图和现场实际情况, 编制合理的施工方案。3.2 熟悉法律规范和工艺标准, 并做好详尽的技术交底工作。3.3 准备施工用的专用输电线路, 并实行有效的措施以保证其畅通、 充分、 可靠。3.4 准备设备进场的卸车场地, 要保证场地的平整和坚实。下载后可任意编辑3.5 设备进场的道路要平整、 坚实, 有足够的宽度和转弯半径。3.6 配置本工程所需的测量仪器、 专用工具和吊装机具等。 3.7 组织施工人员进行相应的技术、 质量和安全教育。四、 安装的工艺和方法4.1 设备安装的工艺流程设备进场→设备的检查验收→施工准备→设备基础的检查→垫铁的放置→设备底座安装→吊装选粉壳体组件→吊装进风壳体→吊装打散格栅→吊装进料管→吊装风管壳体→设备调试→负荷试车。4.2 设备安装的方法4.2.1 设备基础的检查和验收设备安装前, 要根据土建单位移交的资料, 对安装设备的基础进行严格的复测、 检查验收。包括基础的外形尺寸、 基础面的水平度以及中心线、 标高、 混凝土内的埋设件等是否符合设计图样和安装施工图及施工验收技术法律规范的要求, 并按下列标准进行检查验收: ( 1) 基础各部尺寸要符合设计图样要求, 其偏差要达到相应的法律规范要求; ( 2) ...
