通信线路工程施工技术及现场管理

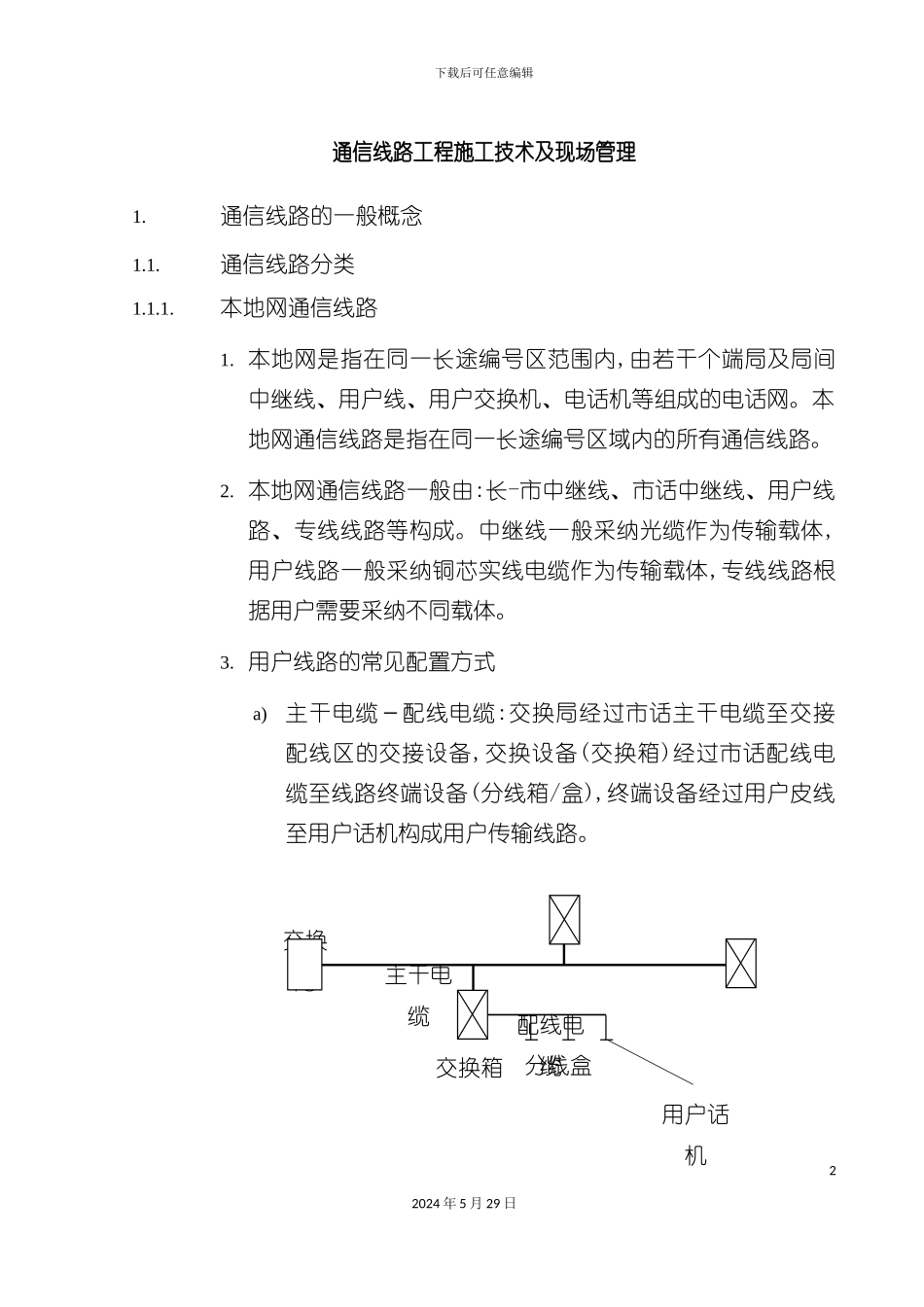

下载后可任意编辑通信线路工程施工技术及现场管理12024 年 5 月 29 日下载后可任意编辑通信线路工程施工技术及现场管理1.通信线路的一般概念1.1.通信线路分类1.1.1.本地网通信线路1. 本地网是指在同一长途编号区范围内,由若干个端局及局间中继线、用户线、用户交换机、电话机等组成的电话网。本地网通信线路是指在同一长途编号区域内的所有通信线路。2. 本地网通信线路一般由:长-市中继线、市话中继线、用户线路、专线线路等构成。中继线一般采纳光缆作为传输载体,用户线路一般采纳铜芯实线电缆作为传输载体,专线线路根据用户需要采纳不同载体。3. 用户线路的常见配置方式a)主干电缆－配线电缆:交换局经过市话主干电缆至交接配线区的交接设备,交换设备(交换箱)经过市话配线电缆至线路终端设备(分线箱/盒),终端设备经过用户皮线至用户话机构成用户传输线路。22024 年 5 月 29 日交换局交换箱用户话机主干电缆配线电缆分线盒下载后可任意编辑b) 光纤－配线电缆:交换局经过光缆或光缆自愈环至光纤接入点,接入点经过市话配线电缆至线路终端设备(分线箱/盒),终端设备经过用户皮线至用户话机构成用户线路。1.1.2.长途网通信线路长途网是指由长途交换中心、长途交换局、长途交换机、长途传输线路等组成的电话网。长途网通信线路也称为长途通信干线网,当前中国长途通信线路一般分为一级线路和二级线路。1．一级线路:首都至各省会(直辖市),省会之间,国际长途线路以及主管部门指定的长途通信线路。2．二级线路:各省省会(直辖市)至各地、市、县,地、市县之间,相邻两省各市、县之间以及主管部门指定的长途通信线路。当前中国的长途通信线路主要采纳光缆作为传输载体。1.2.通信线路的敷设方式32024 年 5 月 29 日接入点用户话机光缆自愈环配线电缆缆分线盒交换局下载后可任意编辑当前中国通信线路的敷设安装方式主要有:管道敷设、直埋敷设、架空架设、水下敷设、海底敷设。1.2.1.管道敷设管道敷设是将光、电缆敷设安装在通信管道内的一种敷设方式。1．适用地段本地网中的中继光、电缆,用户线路中的主干电缆,长途干线中进入市区部分的线路等,主要采纳管道敷设方式。2．敷设方法a)机械牵引法。使用牵引机械将光、电缆引入管孔内的敷设方法。主要由端头牵引机、中间牵引机及多组滑轮等机械、机具组成敷设工具进行敷设。b) 人工牵引法。主要利用人工牵引力将光、电缆引入管孔内,辅以其它工、机具进行敷设。1.2.2.直埋敷设直埋敷设是将光、电缆直...
