通用螺杆机控制器安装使用手册样本

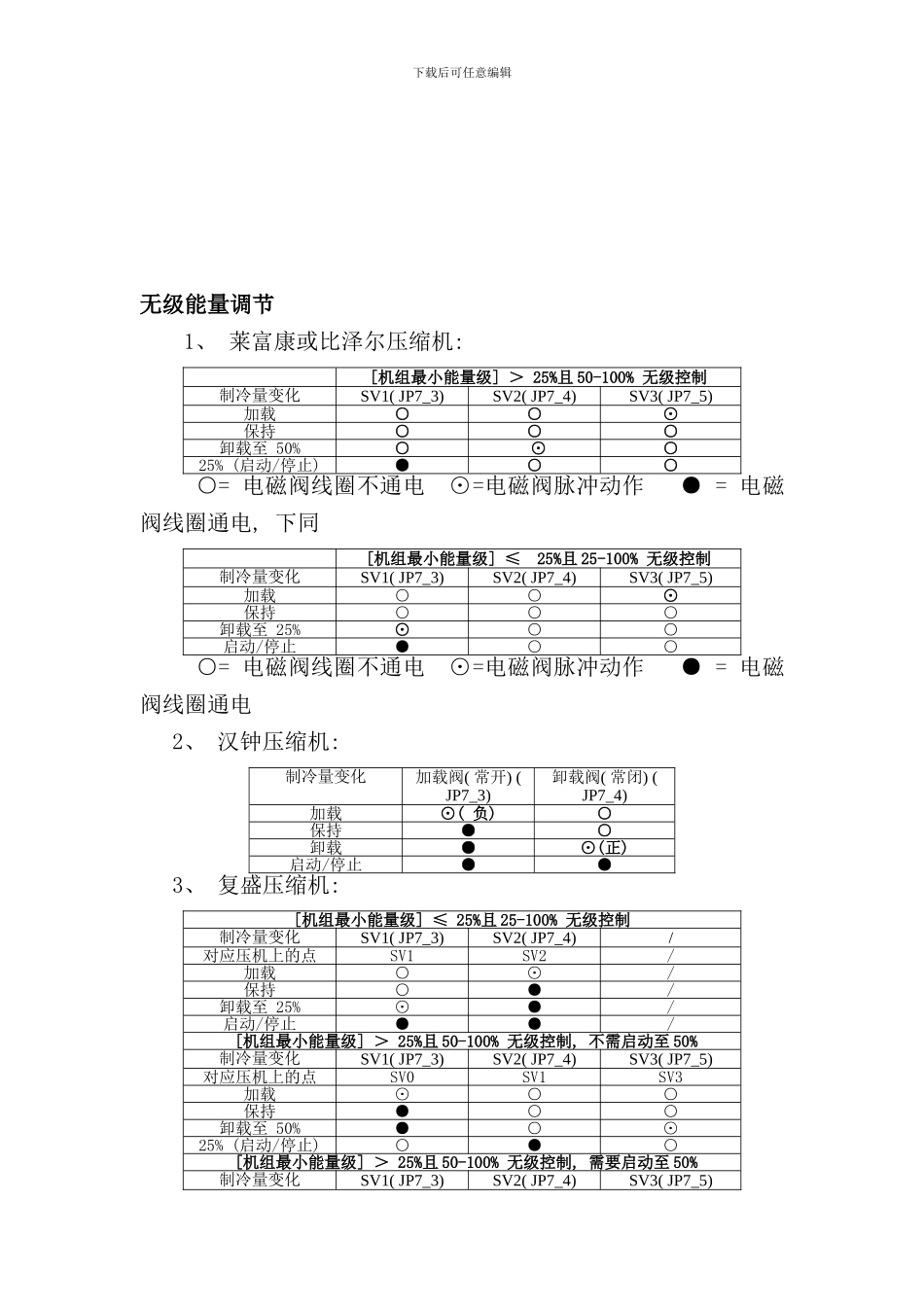

下载后可任意编辑SC12.通用螺杆机控制器.安装使用手册.简易版.161009TP 系列真彩触摸屏显示器外型尺寸型号: TP070(7 寸)、 TP100( 10 寸) 分辨率: 800*480产品外观及尺寸( 单位: mm) 型号ABCDEFGHIJKTP070226.5163.4154.887.838.4149.427.9212.26.0215.0152.0TP100273.7193.6220.8132.939.9177.629.4258.66.0261.0180.0ZY100 外型尺寸下载后可任意编辑用户设置界面在运行主界面下按[用户设置]键, 输入正确密码后进入用户设置界面。如下图所示。点击相应的按钮则可进入相应的设置项, 详见用户设置。密码默认为” 0918”。机器设置界面在运行主界面点击左上角隐藏按钮, 弹出输入密码键盘, 输入正确密码后进入机器设置界面如下图所示。只有空调厂家和调试人员才有权限进行操作。密码默认为” 0918”。厂家设置在运行主界面中按”软件版本”按钮, 进入软件版本界面后, 点击界面左上角弹出密码框, 输入正确的厂家密码后进入厂家设置界面, 如下图所示。只有空调厂家才有权设置所有参数。厂家设置包括: 厂家参数设置、 系统参数初始化、 系统维护设置、 系统时钟设置和修改厂家密码。密码默认为” 0918”。有级能量调节电磁阀动作与能量级对应如下表所示。接线方法SV1( JP7_3) SV2( JP7_4) SV3( JP7_5) 通用四级负荷25%电磁阀50%电磁阀75%电磁阀25%●○○50%○●○75%○○●100%○○○RB10 三级负荷33%电磁阀66%电磁阀备用33%●○--66%○●--100%○○--富士豪三级负荷备用CR1 电磁阀CR2 电磁阀33%--○○66%--●○100%--●●说明: ●为电磁阀通电, ○为电磁阀断电。能量级时间参数如下表所示。能量级参数通用四级25%电磁阀延时50%电磁阀延时100%电磁阀延时通用三级50%电磁阀延时75%电磁阀延时不用富仕豪三级50%电磁阀延时75%电磁阀延时不用下载后可任意编辑无级能量调节 1、 莱富康或比泽尔压缩机:[机组最小能量级] ＞ 25%且 50-100% 无级控制制冷量变化SV1( JP7_3) SV2( JP7_4) SV3( JP7_5) 加载○○⊙保持○○○卸载至 50%○⊙○25% (启动/停止)●○○○= 电磁阀线圈不通电 ⊙=电磁阀脉冲动作 ● = 电磁阀线圈通电, 下同[机组最小能量级] ≤ 25%且 25-100% 无级控制制冷量变化SV1( JP7_3) SV2( JP7_4) SV3( JP7_5) 加载○○⊙保持○○○卸载至 25%⊙○○启动/停止●○○○= 电磁阀线圈不通电 ⊙=电磁阀脉冲动作 ● = 电磁阀线圈通电2、 汉钟压缩机:制冷量变化加载阀( 常开)...
