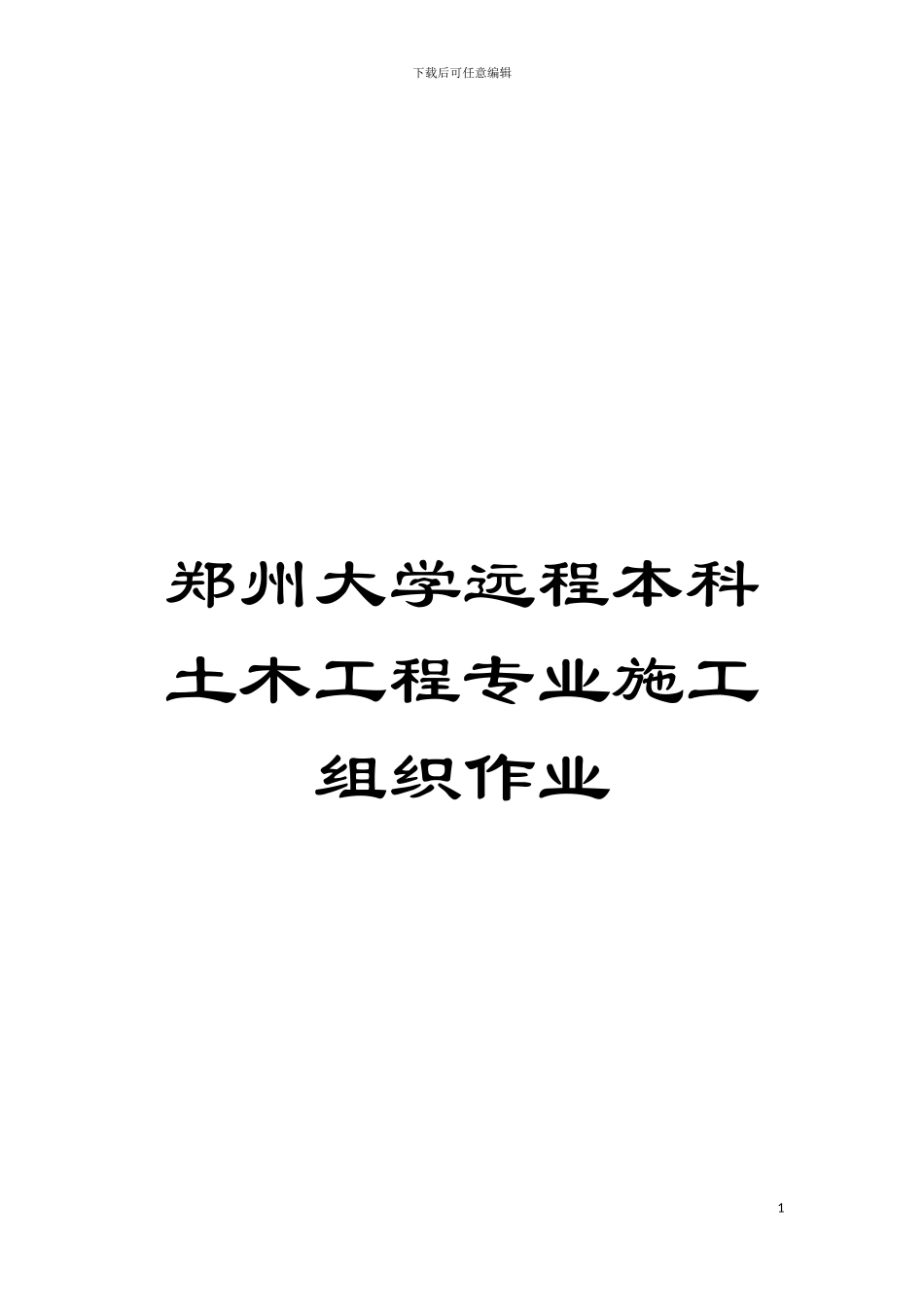

郑州大学远程本科土木工程专业施工组织作业模板

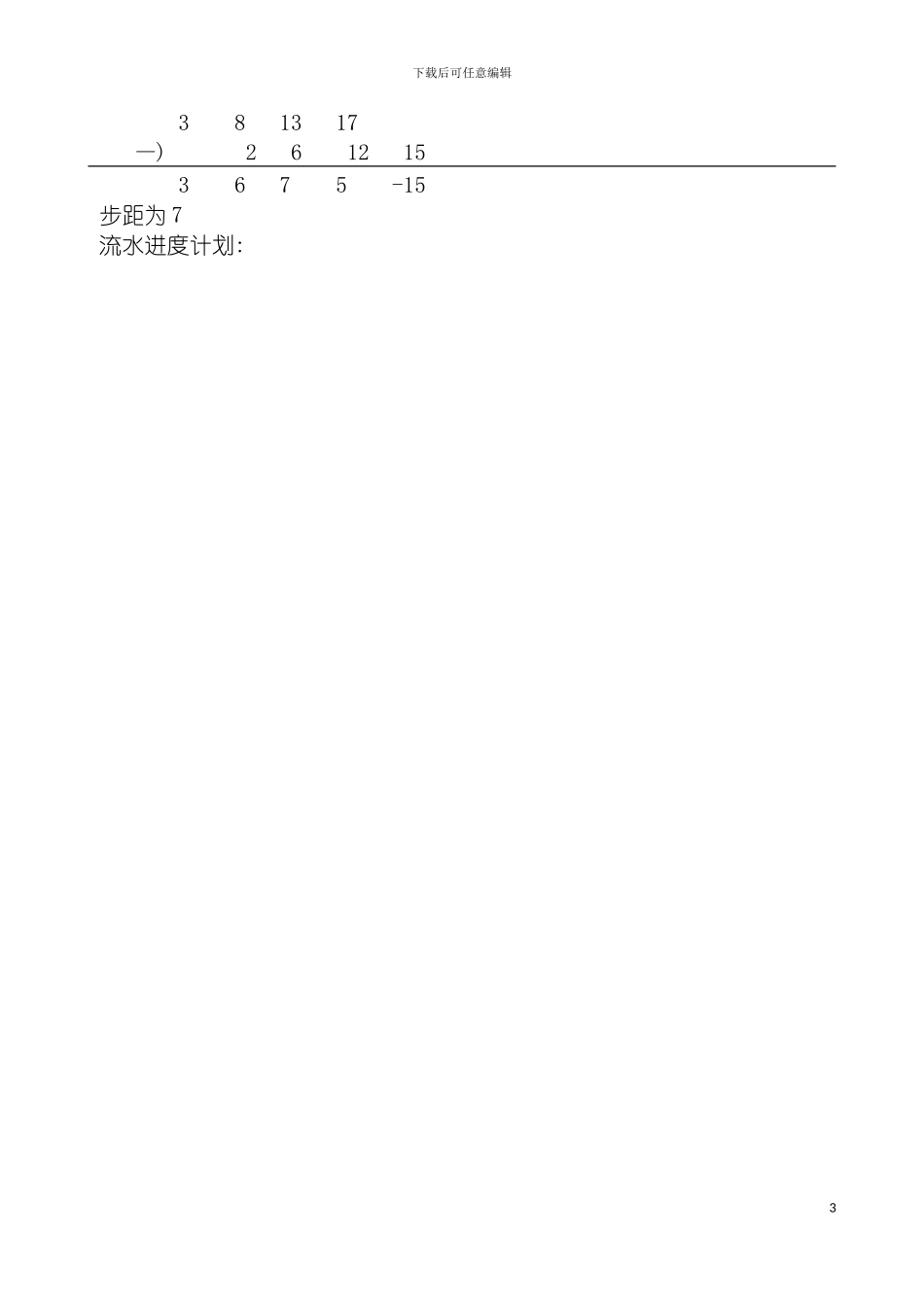

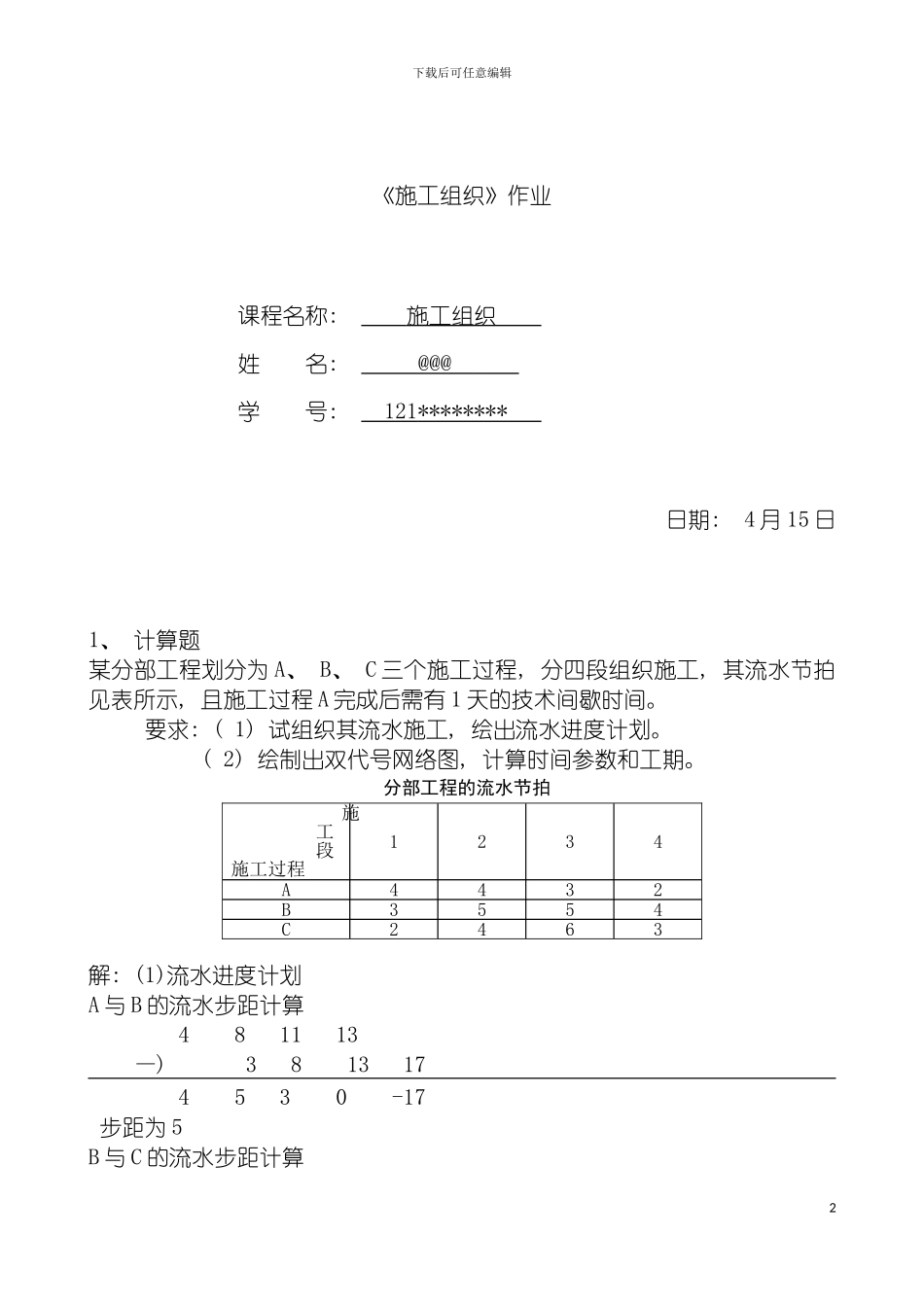

下载后可任意编辑郑州大学远程本科土木工程专业施工组织作业1下载后可任意编辑《施工组织》作业课程名称: 施工组织 姓 名: @@@ 学 号: 121 ******** 日期: 4 月 15 日1、 计算题某分部工程划分为 A、 B、 C 三个施工过程, 分四段组织施工, 其流水节拍见表所示, 且施工过程 A 完成后需有 1 天的技术间歇时间。要求: ( 1) 试组织其流水施工, 绘出流水进度计划。 ( 2) 绘制出双代号网络图, 计算时间参数和工期。 分部工程的流水节拍施工段施工过程1234A4432B3554C2463解: (1)流水进度计划A 与 B 的流水步距计算 4 8 11 13 —) 3 8 13 17 4 5 3 0 -17步距为 5B 与 C 的流水步距计算2下载后可任意编辑3 8 13 17 —) 2 6 12 15 3 6 7 5 -15步距为 7流水进度计划: 3下载后可任意编辑序号施工过程施工进度123456789101112131415161718192021222324252627281A2B3C( 2) 双代号网络图 0 0 0 4 5 1 8 9 14下载后可任意编辑 4 4 0 8 9 0 11 12 0 A1 A2 A3 ①②④ ⑥11 12 1 B1 4 10 3 A4 13 14 1 7 9 0 8 9 6 14 14 0 B2 14 14 0 B3 19 19 0 ③ ⑤⑦ 19 21 2 B4 23 25 2 C1 C2 C3 C4 ⑧ ⑩ 7 13 6 14 15 1 19 19 0 25 25 0 9 15 5 18 19 1 25 25 0 28 28 0工期: T=EF11-12=28 天5下载后可任意编辑二、 设计题题目: 多层砖混住宅楼一、题目:多层砖混结构住宅楼施工组织设计二、原始资料: 本工程为某单位的住宅楼 3 单元 5 层, 位于郑州市西郊, 总建筑面积为 2840㎡。 该工程为砖混结构, 基础埋深为 1.5m,采纳条形砖基础, 砖基础中设钢筋混凝土地圈梁, 每层设钢筋混凝土圈梁, 内外墙交接处和外墙转角处设构造柱, 卫生间、 厨房、 梁及楼梯采纳现浇钢筋混凝土, 其余楼盖和屋面采纳预制钢筋混凝土空心板。 室内地面为水泥砂浆地面, 室内装修采纳混合砂浆抹灰, 仿瓷涂料罩面, 外墙采纳干粘石。屋面工程采纳加气混凝土块保温层, 改性沥青卷材防水, 上铺架空隔热层。 设备安装及水、 电、 暖工程等配合土建施工。三、地质及环境条件: 地形平坦, 地下水位位于基底以下 2.4m, 地下水对建筑物无侵蚀作用, 场地内地基承载力为 87KN/㎡, 本地区土壤最大冻结深度为28cm, 雨季为 7、 8、 9 三个月, 冬季为 12 月份到第二年的 2 月份。施工期间主导风向...
