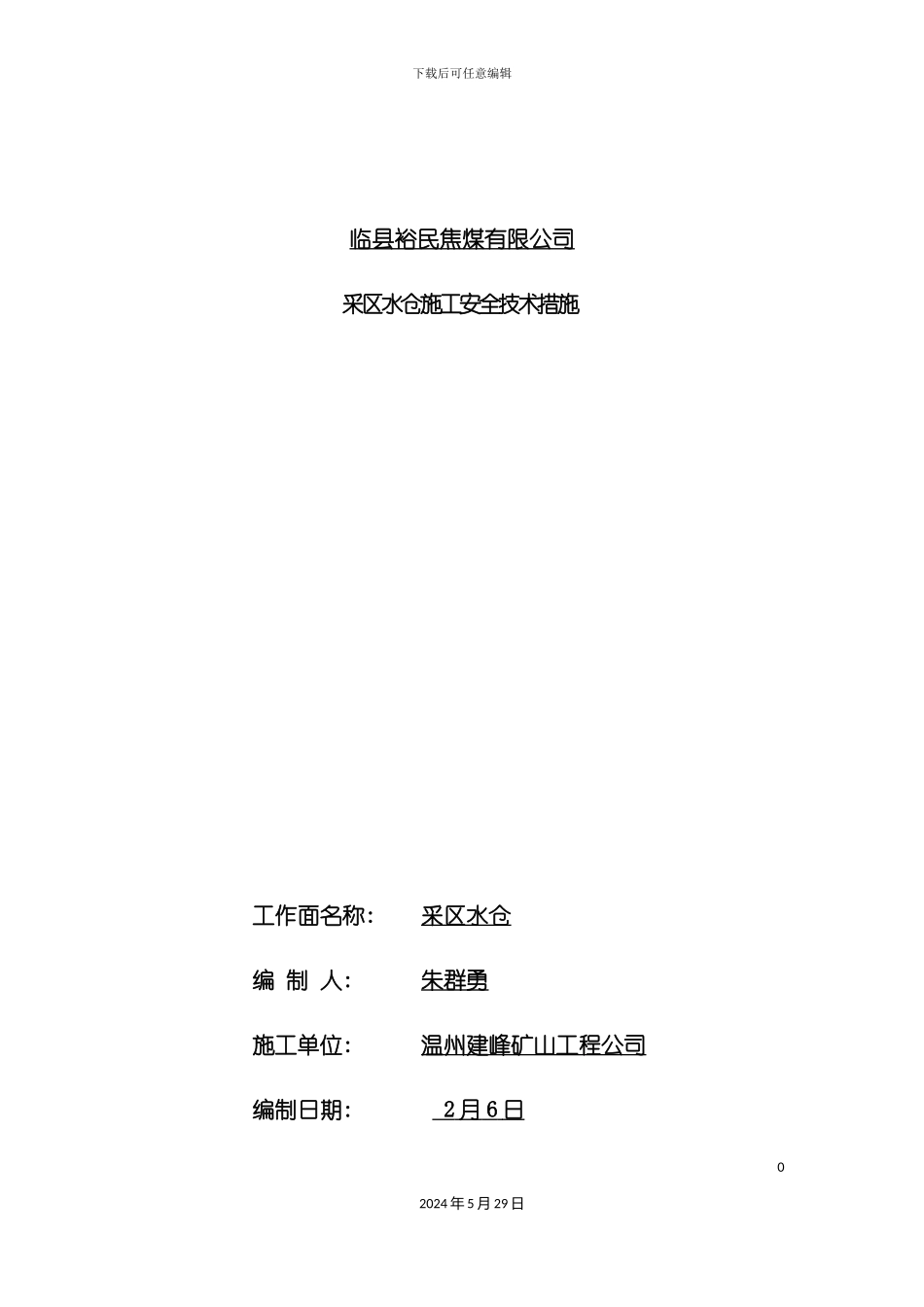

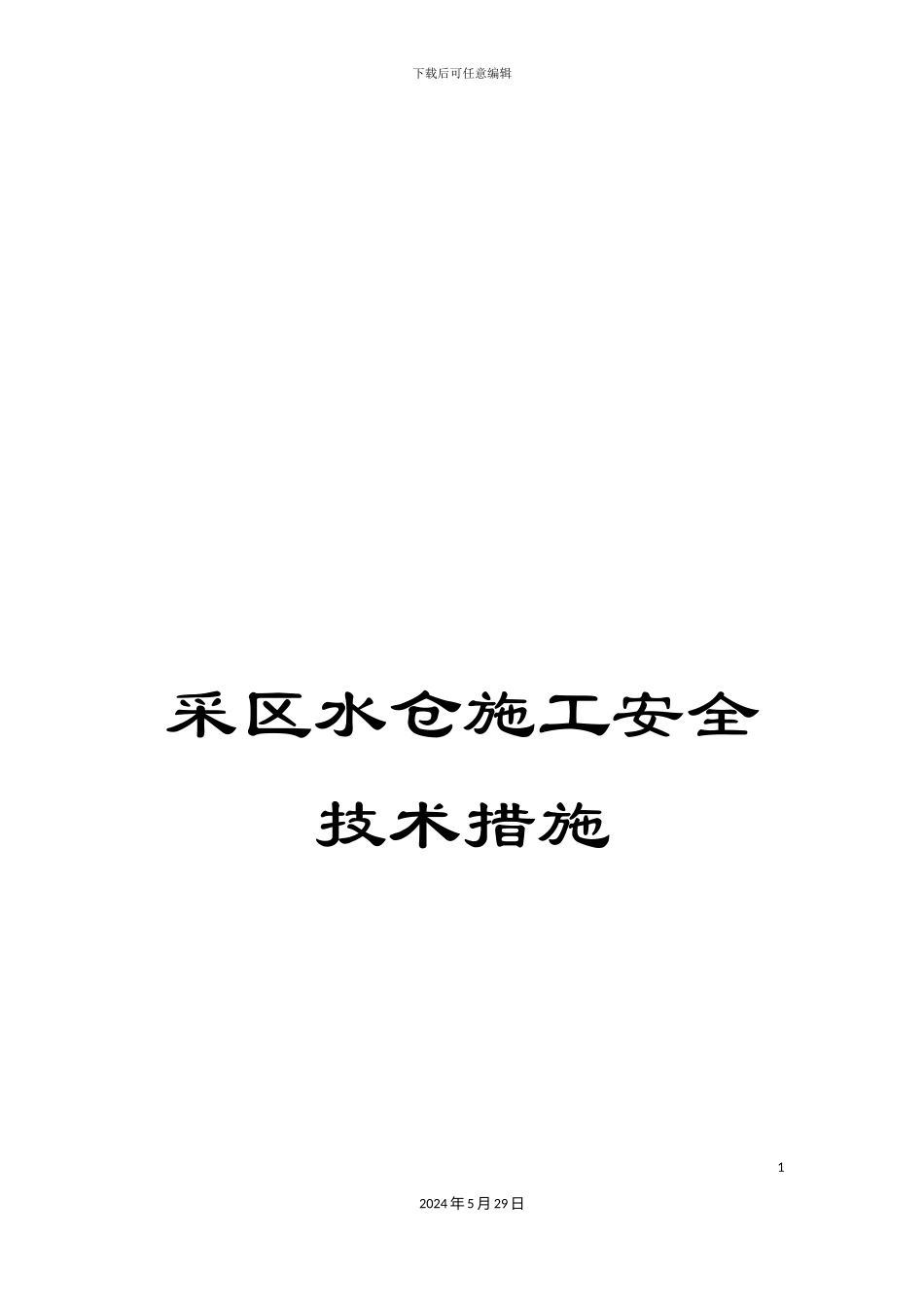

下载后可任意编辑采区水仓施工安全技术措施12024 年 5 月 29 日下载后可任意编辑临县裕民焦煤有限公司采区水仓施工安全技术措施工作面名称: 采区水仓编 制 人: 朱群勇施工单位: 温州建峰矿山工程公司编制日期: 2 月 6 日 02024 年 5 月 29 日下载后可任意编辑执行日期: 月 日 第一章 概 况第一节 巷道布置及支护形式一、巷道位置该施工巷道位于边界联络向上 12m,轨道下山南。水仓通道、交岔点长 21m,坡度-3‰;外水仓坡度-11°42′掘进 11.1m;根据+3‰掘进与配水巷相通。内水仓坡度-10°38′掘进 10.8m,根据+3‰掘进与配水巷相通,岩巷道,硬度 f=6～7。二、巷道断面及支护(一)该施工巷道支护方式为锚杆、锚索、网片、钢带、钢筋、12024 年 5 月 29 日下载后可任意编辑喷砼联合支护,断面形状为半圆拱形;(二)掘进宽为 2.8m,净宽 2.5m。掘进墙高度 1.6m,掘进全高3m。净高 2.75m,巷道 S 荒:7.56 平方米;S 净:6.2 平方米. (三)支护说明:1、采纳锚杆、网、锚索、钢筋钢带、喷砼联合支护。2 、 采 纳φ20× mm 螺 纹 钢 锚 杆 , 间 排距:800×800(±100)mm。托盘:锚杆托盘用钢板加工制作,其规格为长×宽×厚=120×120×10mm,为碗状,拱形高为 10 mm,中孔直径 Φ22mm。锚固力 120 kN,扭矩力 120N.m.锚固剂: 2 块 K2360 锚固剂。3、锚索采纳 φ15.24mm×6300 的钢绞线制作。锚索为双排布置,间排距为 1600mm×1600mm。托盘用钢板加工制作,中孔直径Φ16mm。 托盘:350×350×20mm 钢板制作。 锚索预应力:120kN。 锚固剂:2 块 Z2360 和 2 块 K2360 锚固剂。22024 年 5 月 29 日下载后可任意编辑 设计承载:≥300 kN。 4、钢筋网:采纳 6#圆钢金属网,网格为 100×100mm,长×宽= mm×1000mm。 5、梯子梁:Φ14mm 钢筋梯子梁。6、巷道喷浆:喷砼厚度 150mm,强度 C25.(四)配水巷配水巷用锚杆、网片、混凝土联合支护,断面形状为半圆拱形,掘进宽为 1.6m,净宽 1.2m,掘进墙高度 1.55m,掘进全高 2.15m;净高 2m,长度 20.1m.第二节 水文地质一、地质构造本井田位于杨家岭背斜西翼,为一平缓规则的单斜构造,地层总体走向北东,倾向北西,倾角 5°—8°,本井田构造简单,为一类。 二、水文地质井田内无大的地表水体,沟谷中有季节性河流。32024 年 5 月 29 日下载后可任意编辑(一)井田内隔水层山西组 5 号煤层与太原组第一层灰岩 L5之间有一层稳定的泥质类岩石,主要...
