减速箱设计报告模板VIP免费

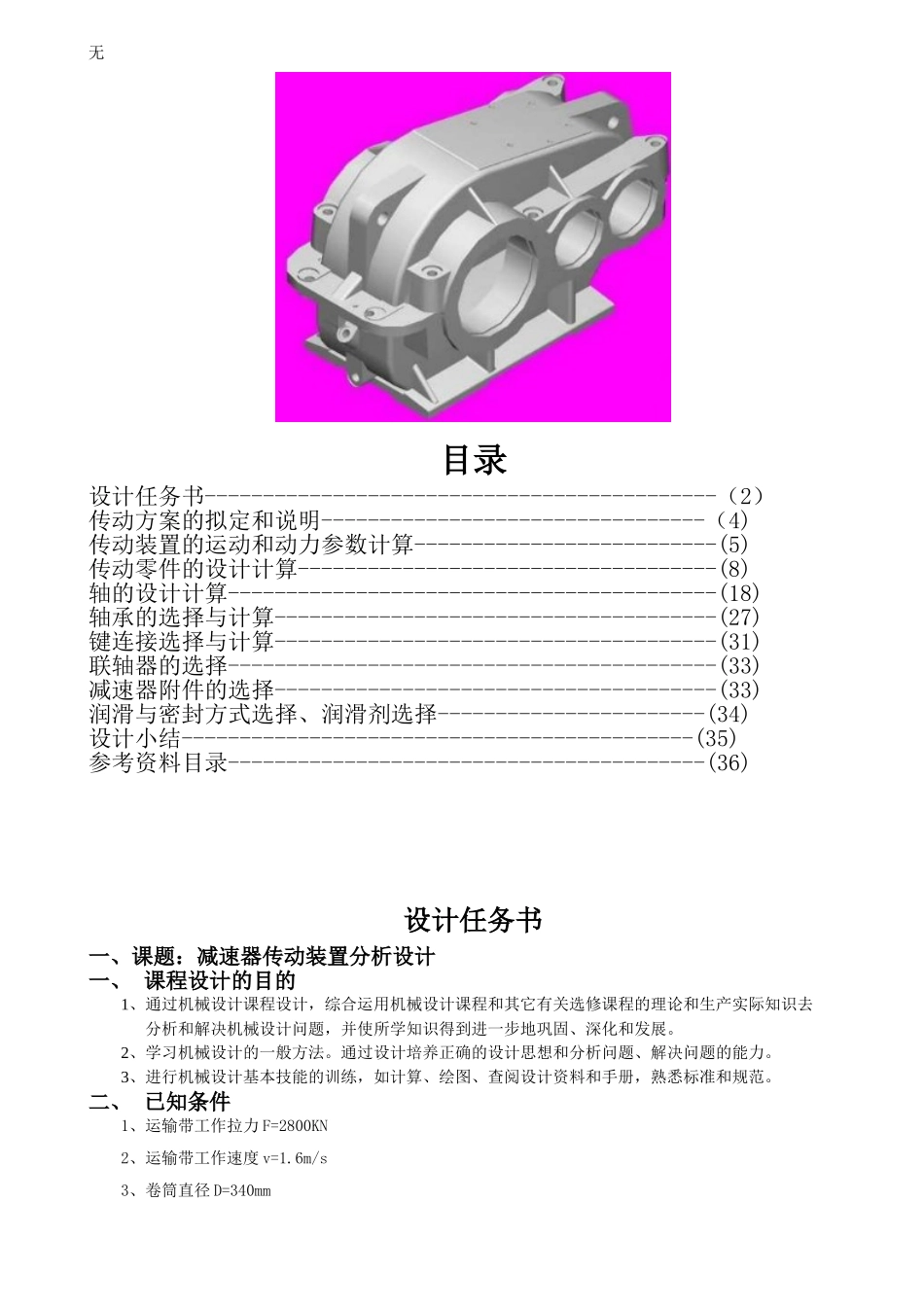

减速箱设计报告模板_第1页
1/22
减速箱设计报告模板_第2页
2/22
减速箱设计报告模板_第3页
3/22
无目录设计任务书--------------------------------------------(2)传动方案的拟定和说明---------------------------------(4)传动装置的运动和动力参数计算--------------------------(5)传动零件的设计计算------------------------------------(8)轴的设计计算------------------------------------------(18)轴承的选择与计算--------------------------------------(27)键连接选择与计算--------------------------------------(31)联轴器的选择------------------------------------------(33)减速器附件的选择--------------------------------------(33)润滑与密封方式选择、润滑剂选择-----------------------(34)设计小结--------------------------------------------(35)参考资料目录-----------------------------------------(36)设计任务书一、课题:减速器传动装置分析设计一、课程设计的目的1、通过机械设计课程设计,综合运用机械设计课程和其它有关选修课程的理论和生产实际知识去分析和解决机械设计问题,并使所学知识得到进一步地巩固、深化和发展。2、学习机械设计的一般方法。通过设计培养正确的设计思想和分析问题、解决问题的能力。3、进行机械设计基本技能的训练,如计算、绘图、查阅设计资料和手册,熟悉标准和规范。二、已知条件1、运输带工作拉力F=2800KN2、运输带工作速度v=1.6m/s3、卷筒直径D=340mm无4、工作情况:两班制,连续单向运行,载荷较平稳。5、使用期:8年,每年按300天计。6、检修间隔期:四年一次大修,二年一次中修,半年一次小修。7、工作环境:室内常温,轻度污染环境。8、制造条件及生产批量:一般机械厂制造,小批量。9、边界连接条件:原动机采用一般工业用的电动机;传动装置与工作机分别在不同底座上,用弹性连轴器连接。三、工作要求1、画减速器装配图一张(A0图纸);2、零件工作图二至三张(低速轴传动齿轮、低速轴);3、对传动系统进行结构分析、运动分析并确定电动机型号、工作能力分析;4、对传动系统进行精度分析,合理确定并标注配合与公差;5、设计说明书一份。四、结题项目1、检验减速能否正常运转。2、每人一套设计零件草图。3、减速器装配图:A0;每组1张。4、零件工作图:A2;每组共2张、齿轮和轴各1张。5、课题说明书:每组1份。五、完成时间共3周(2012.12.14~2013.1.3)六、参考资料1、《机械设计》第八版濮良贵纪名刚编高等教育出版社2、《机械设计基础课程设计指导书》林怡青谢宋良王文涛编清华大学出版社3、《画法几何与机械制图(第二版)》冯开平左宗义编华南理工大学出版社4、《机械原理》孙桓陈作模葛文杰编高等教育出版社无无计算及说明结果传动方案的拟定与说明分析传动系统的工作情况1、传动系统的作用:作用:介于机械中原动机与工作机之间,主要将原动机的运动和动力传给工作机,在此起减速作用,并协调二者的转速和转矩。2、传动方案的特点:特点:结构简单、效率高、容易制造、使用寿命长、维护方便。由于电动机、减速器与滚筒并列,导致横向尺寸较大,机器不紧凑。但齿轮的位置不对称,高速级齿轮布置在远离转矩输入端,可使轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形部分地抵消,以减缓沿齿宽载荷分布不均匀的现象。3、电机和工作机的安装位置:电机带动的大皮带轮安装在远离高速轴齿轮的一端;工作机安装在远离低速轴齿轮的一端。图一:(传动装置总体设计图)初步确定传动系统总体方案如:传动装置总体设计图所示。无计算及说明结果计算及说明结果传动装置的运动和动力参数计算1、选择电动机系列按工作要求及工作条件,选用三相异步电动机,封闭式扇式结构,即:电压为380VY系列的三相交流电源电动机,要求采用同步转速3000r/min2、选电动机功率(1)运输带工作拉力F=2800KN运输带工作速度v=1.6m/s卷筒直径D=340mm传动滚筒所需有效功率(2)、传动装置总效率(3)、选择电动机功率电动机类型:推荐Y系列380V,三相异步电动机。选择电动机功率无计算及说明结果查手册取电动机的额定功率=7.5。对于=7.5。的电动机型号如表一所示:确定电动机转速。已知传送带的速度,得到转...
