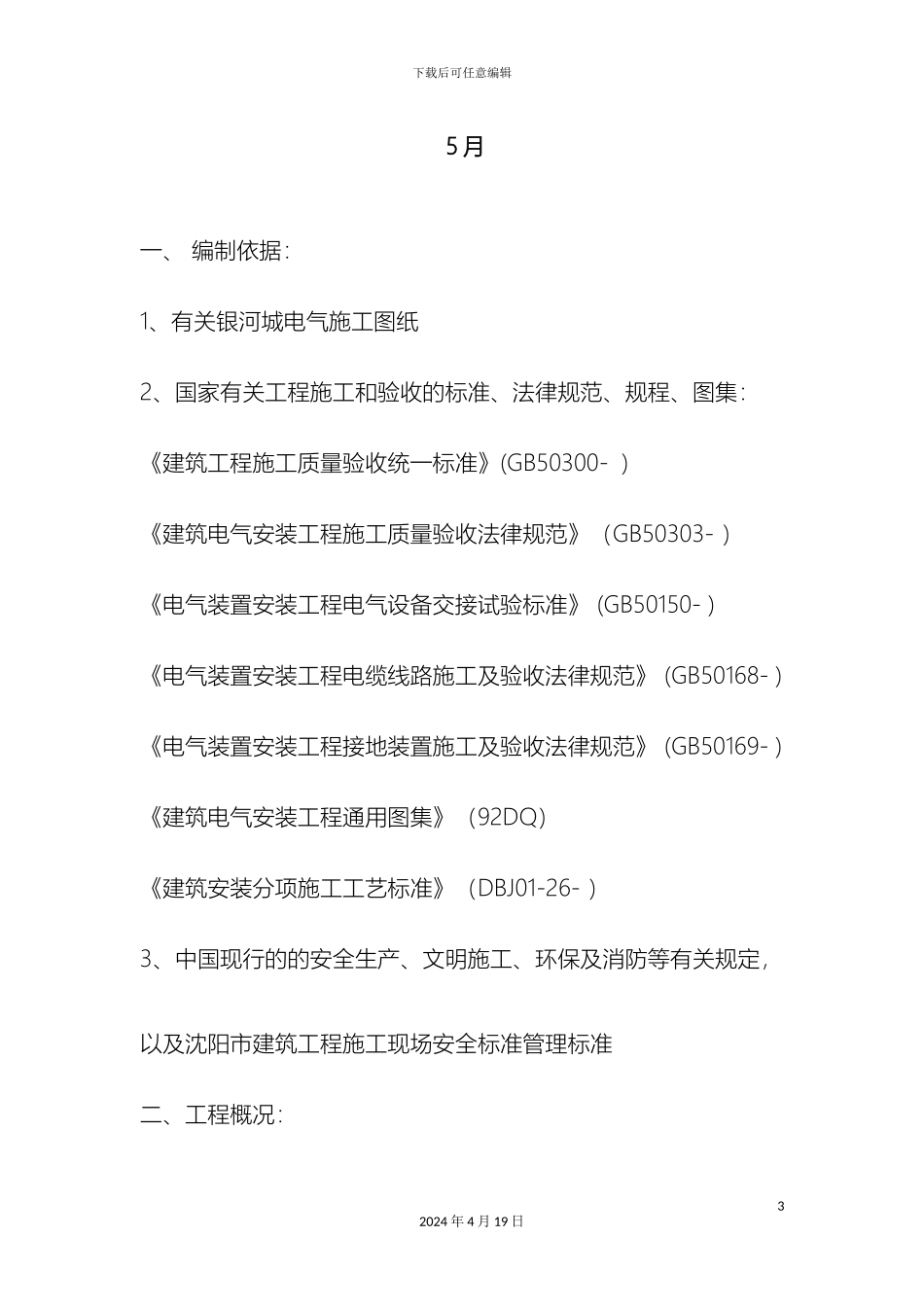

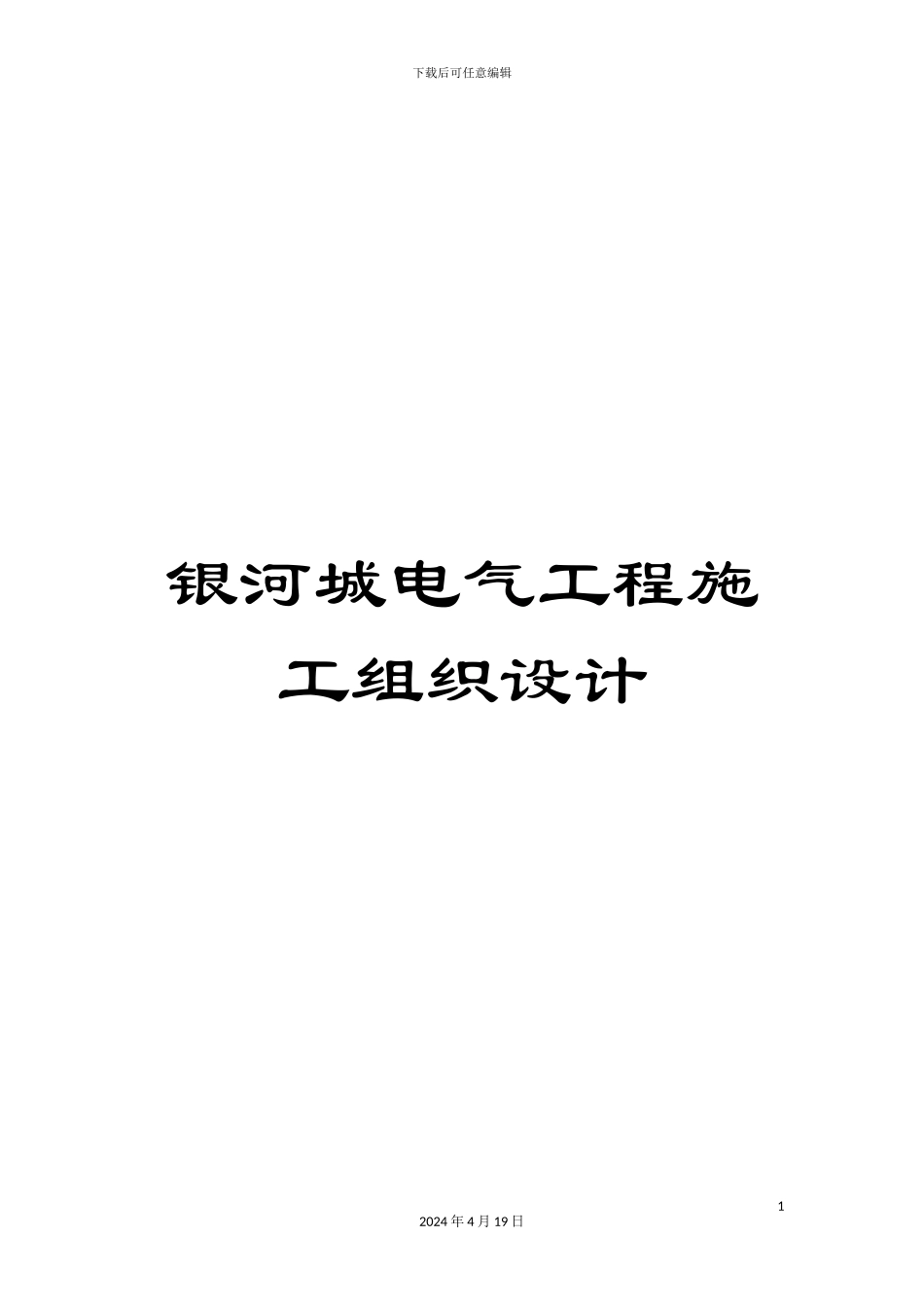

下载后可任意编辑银河城电气工程施工组织设计12024 年 4 月 19 日下载后可任意编辑施 工 组 织 设 计银河城安装工程 沈阳川东机电工程有限公司22024 年 4 月 19 日下载后可任意编辑 5 月一、 编制依据：1、有关银河城电气施工图纸2、国家有关工程施工和验收的标准、法律规范、规程、图集：《建筑工程施工质量验收统一标准》(GB50300- )《建筑电气安装工程施工质量验收法律规范》（GB50303- ）《电气装置安装工程电气设备交接试验标准》 (GB50150- )《电气装置安装工程电缆线路施工及验收法律规范》 (GB50168- )《电气装置安装工程接地装置施工及验收法律规范》 (GB50169- ) 《建筑电气安装工程通用图集》（92DQ）《建筑安装分项施工工艺标准》（DBJ01-26- ）3、中国现行的的安全生产、文明施工、环保及消防等有关规定，以及沈阳市建筑工程施工现场安全标准管理标准二、工程概况：32024 年 4 月 19 日下载后可任意编辑 本工程为地下一层，地上最高（18）层的高层住宅，其中部分为小型商业，本工程属于（二）类高层住宅建筑。1、供配电系统供电负荷等级分二、三级负荷。（1）本工程消防负荷、消防水泵、消防风机、消防电梯、客梯、应急照明、走道照明、潜污泵等重要负荷为二级负荷。一般用电及住宅用电负荷等级为三级。（2）本工程分层集中设置分户计量表。公共照明及其它公共用电设备在变电所内单独设置计量表。（3）本工程采纳放射式与树干式结合的供电方式，地下一层内设置低压配电间，消防设备、电梯设备采纳双电源自动切换箱末端切换供电。（4）访客对讲系统电源及电信间设备的正常工作电源均由公共配42024 年 4 月 19 日下载后可任意编辑电箱单独回路引出。2、照明系统照明系统包括一般照明、局部照明和应急照明。（1）公共走廊、楼梯间照明灯采纳节能自熄开关控制，以利于节能。（2）配电间、消防风机房等区域应急照明持续供电时间不小于180 分钟。（3）室外立面照明、庭院照明、残疾人坡道照明应采纳光控或时间控制等节能措施。3、防雷及接地系统本工程根据三类建筑物设置防雷保护措施采纳 TN-S 接地系统，利用结构底板作为防雷接地装置（同时也作为电气综合接地装置）将基础底板轴线处的上下两层钢筋网内的两根作为接地装置的主钢筋（大于 2*Φ10）或人工接地扁钢（-52024 年 4 月 19 日下载后可任意编辑40*4）焊接。并利用构造柱的主钢筋两根直径不小于 16mm 作为防雷引下线，上端与避...
