铸件形成理论实验指导书样本

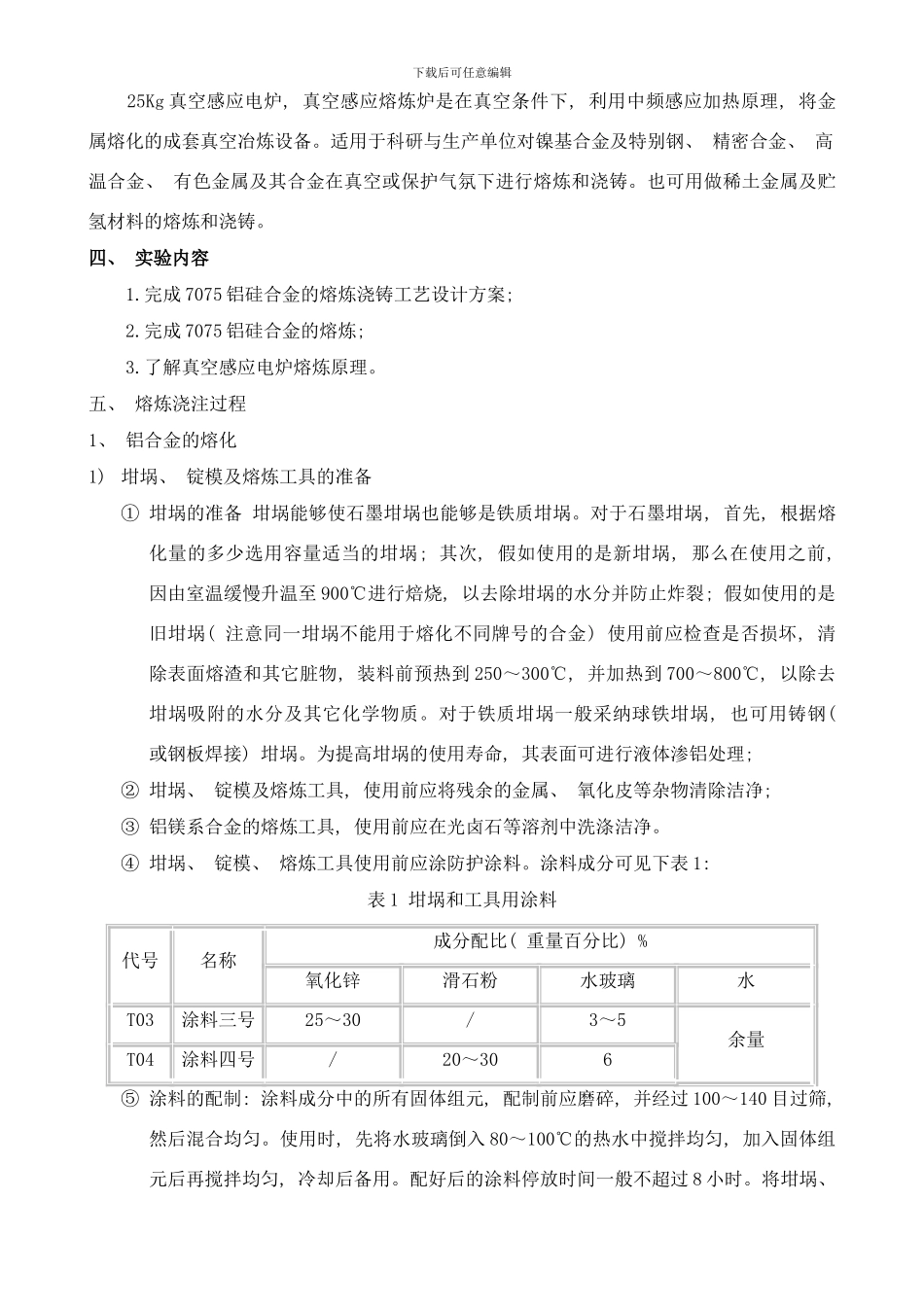

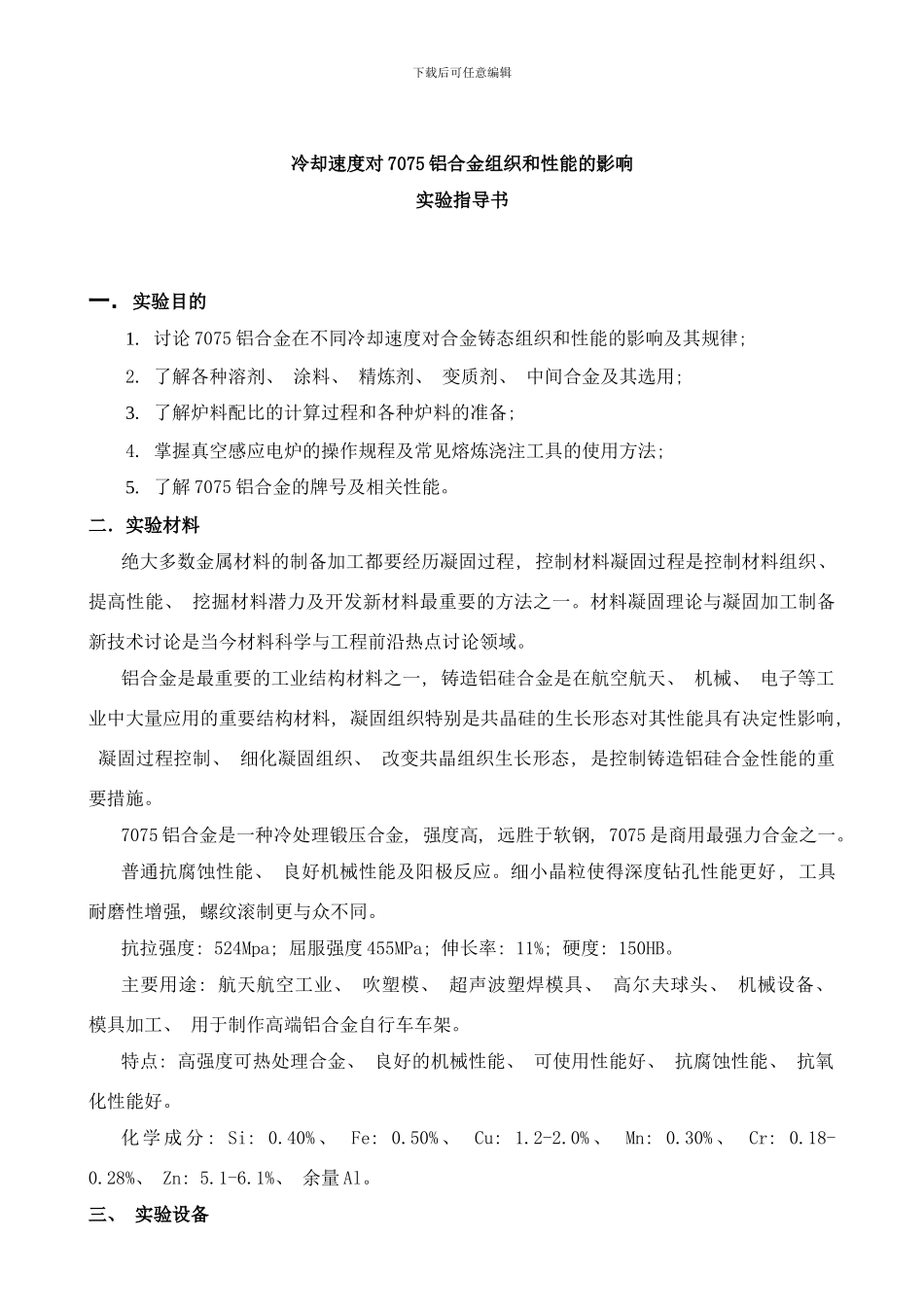

下载后可任意编辑冷却速度对 7075 铝合金组织和性能的影响实验指导书一．实验目的1. 讨论 7075 铝合金在不同冷却速度对合金铸态组织和性能的影响及其规律; 2. 了解各种溶剂、 涂料、 精炼剂、 变质剂、 中间合金及其选用; 3. 了解炉料配比的计算过程和各种炉料的准备; 4. 掌握真空感应电炉的操作规程及常见熔炼浇注工具的使用方法; 5. 了解 7075 铝合金的牌号及相关性能。二．实验材料绝大多数金属材料的制备加工都要经历凝固过程, 控制材料凝固过程是控制材料组织、 提高性能、 挖掘材料潜力及开发新材料最重要的方法之一。材料凝固理论与凝固加工制备新技术讨论是当今材料科学与工程前沿热点讨论领域。铝合金是最重要的工业结构材料之一, 铸造铝硅合金是在航空航天、 机械、 电子等工业中大量应用的重要结构材料, 凝固组织特别是共晶硅的生长形态对其性能具有决定性影响, 凝固过程控制、 细化凝固组织、 改变共晶组织生长形态, 是控制铸造铝硅合金性能的重要措施。7075 铝合金是一种冷处理锻压合金, 强度高, 远胜于软钢, 7075 是商用最强力合金之一。普通抗腐蚀性能、 良好机械性能及阳极反应。细小晶粒使得深度钻孔性能更好 , 工具耐磨性增强, 螺纹滚制更与众不同。抗拉强度: 524Mpa; 屈服强度 455MPa; 伸长率: 11%; 硬度: 150HB。主要用途: 航天航空工业、 吹塑模、 超声波塑焊模具、 高尔夫球头、 机械设备、 模具加工、 用于制作高端铝合金自行车车架。特点: 高强度可热处理合金、 良好的机械性能、 可使用性能好、 抗腐蚀性能、 抗氧化性能好。化 学 成 分 : Si: 0.40% 、 Fe: 0.50% 、 Cu: 1.2-2.0% 、 Mn: 0.30% 、 Cr: 0.18-0.28%、 Zn: 5.1-6.1%、 余量 Al。三、 实验设备下载后可任意编辑 25Kg 真空感应电炉, 真空感应熔炼炉是在真空条件下, 利用中频感应加热原理, 将金属熔化的成套真空冶炼设备。适用于科研与生产单位对镍基合金及特别钢、 精密合金、 高温合金、 有色金属及其合金在真空或保护气氛下进行熔炼和浇铸。也可用做稀土金属及贮氢材料的熔炼和浇铸。四、 实验内容 1.完成 7075 铝硅合金的熔炼浇铸工艺设计方案; 2.完成 7075 铝硅合金的熔炼; 3.了解真空感应电炉熔炼原理。五、 熔炼浇注过程1、 铝合金的熔化1) 坩埚、 锭模及熔炼工具的准备① 坩埚的准备 坩埚能够使石墨坩埚也能够是铁质坩埚。对于石墨坩埚, 首...
