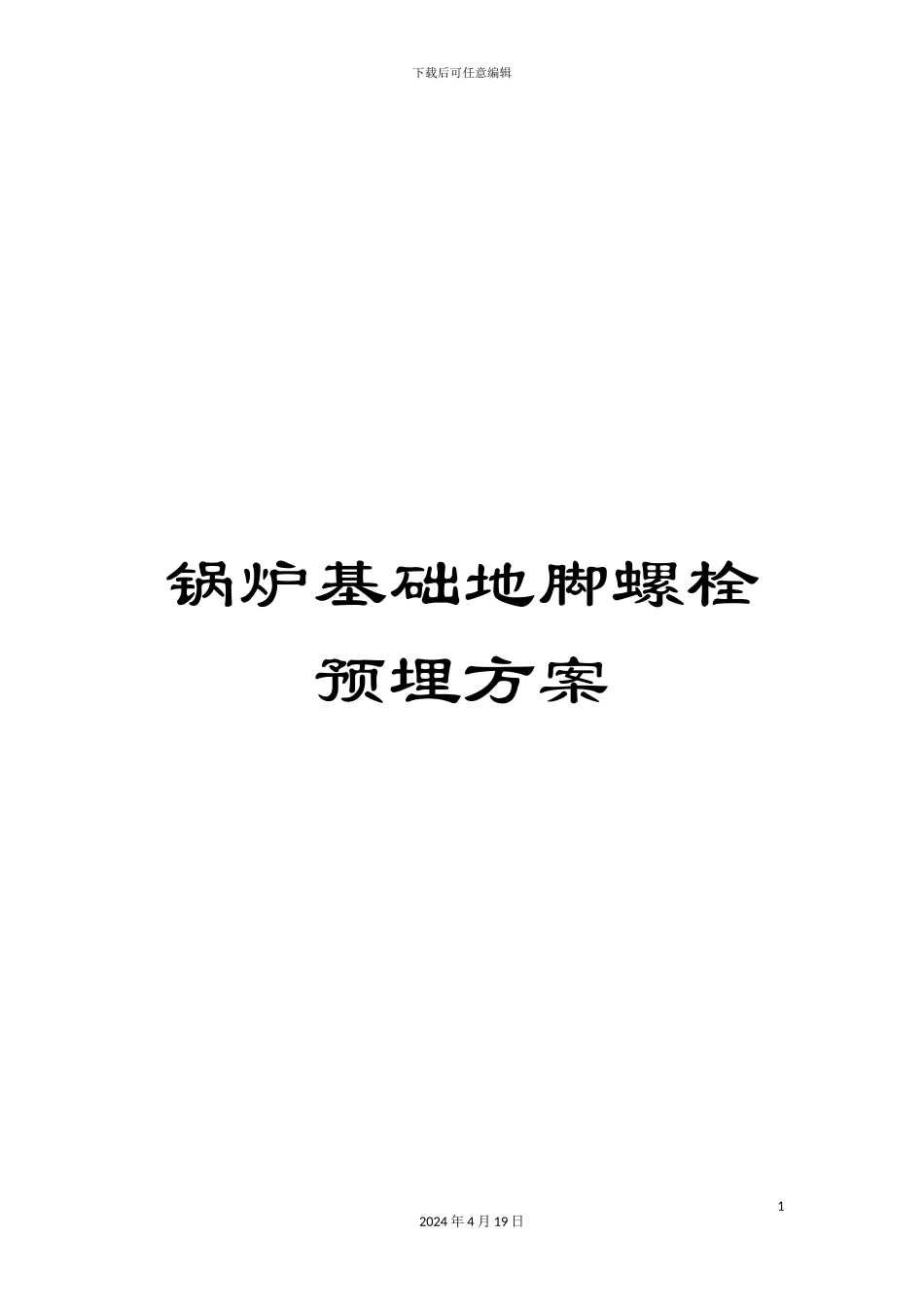

锅炉基础地脚螺栓预埋方案

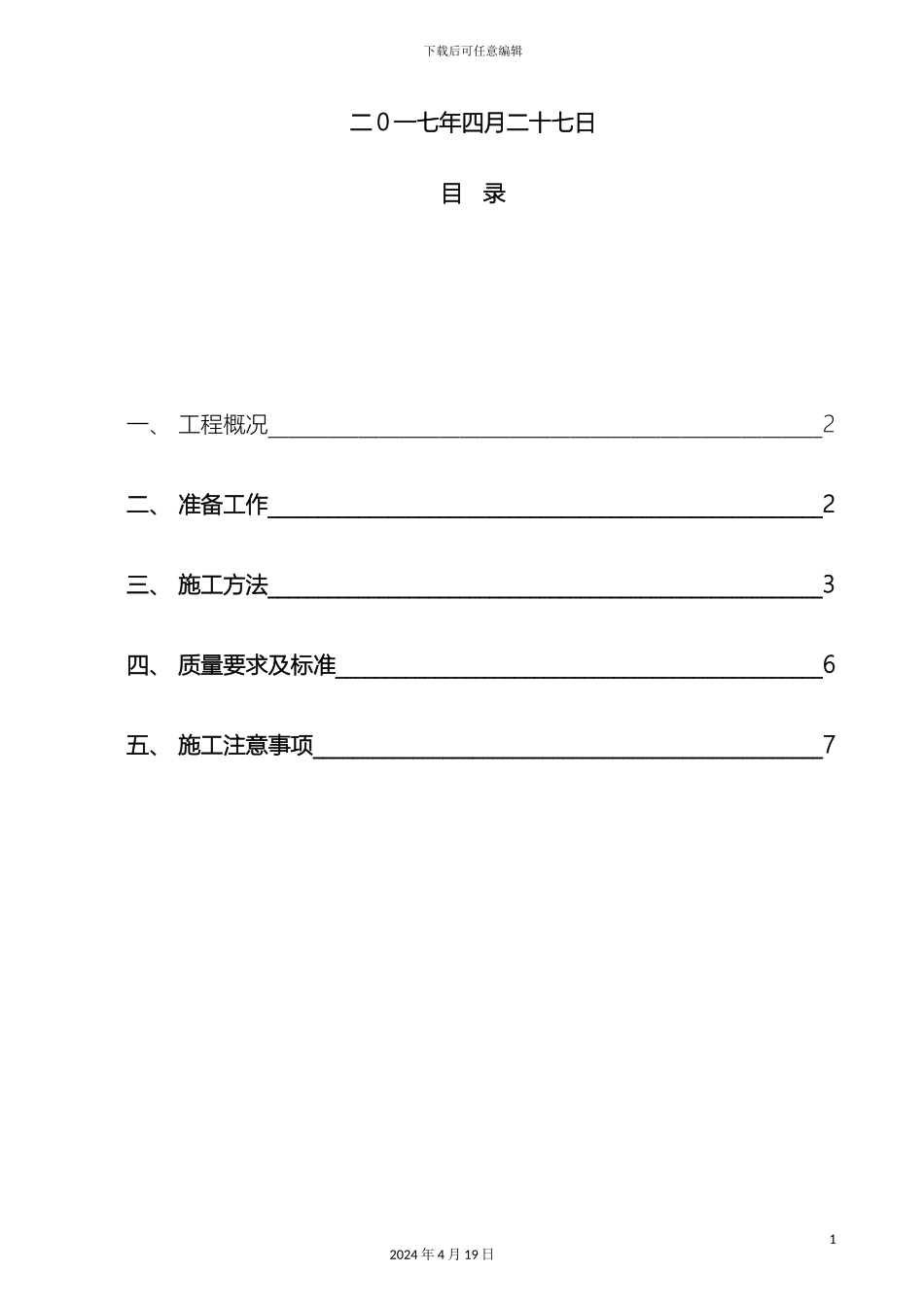

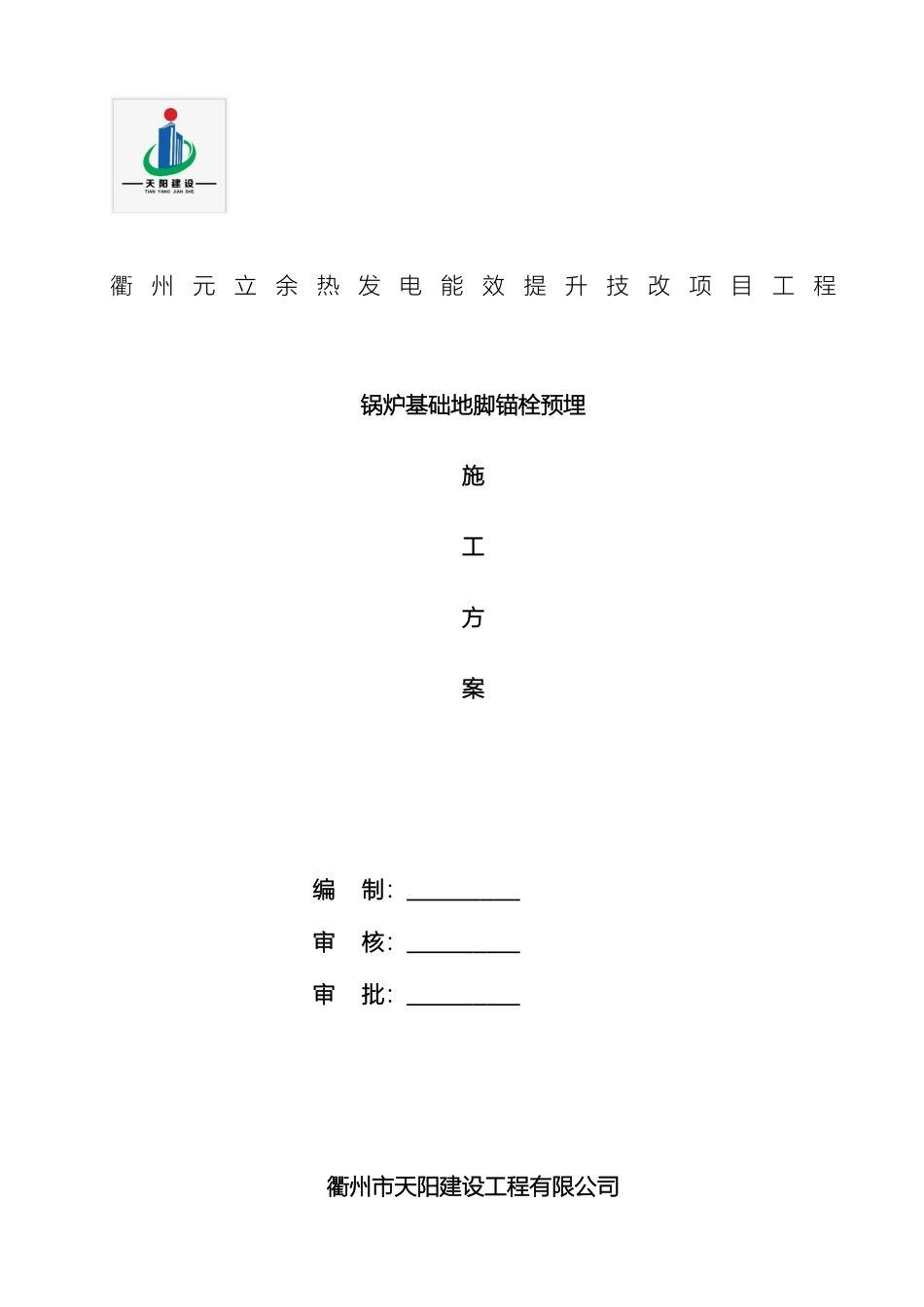

下载后可任意编辑锅炉基础地脚螺栓预埋方案12024 年 4 月 19 日衢州元立余热发电能效提升技改项目工程锅炉基础地脚锚栓预埋施工方案编 制： 审 核： 审 批： 衢州市天阳建设工程有限公司下载后可任意编辑二 0 一七年四月二十七日目 录一、 工程概况_______________________________________________________2二、 准备工作_______________________________________________________2三、 施工方法_______________________________________________________3四、 质量要求及标准_________________________________________________6五、 施工注意事项___________________________________________________712024 年 4 月 19 日下载后可任意编辑一、工程概况1.1 主要参建单位 建设单位：衢州元立金属制品有限公司 设计单位：山东省能源建筑设计院 施工单位：衢州市天阳建设工程有限公司1.2 工程概况本方案适用于衢州元立余热发电能效提升技改项目工程。工程主要施工内容包括锅炉基础和锅炉烟道基础的施工。本工程±0.000 相当于绝对高程同现有周边锅炉±0.000m。。结构形式为钢筋混凝土，基础采纳筏板基础。基础及短柱混凝土采纳 C35 商品混凝土，垫层采纳 C15 混凝土，钢筋的混凝土保护层基础40mm、锅炉短柱 40mm。地脚锚栓采纳符合《碳素结构钢》规定的Q235 钢制作，规格 M30。22024 年 4 月 19 日下载后可任意编辑1.3 编制依据1、衢州元立余热发电能效提升技改项目工程锅炉基础子项2、《钢结构工程施工质量验收法律规范》（GB 50205- ）3、《混凝土结构工程施工质量验收法律规范》（GB50204- ）4、《紧固件机械性能螺栓、螺钉和螺柱》（GB3098）二、准备工作1、图纸的熟悉 预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应认真的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。2、材料准备 当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓32024 年 4 月 19 日下载后可任意编辑出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）3、工具准...
