锅炉设备维修作业标准样本

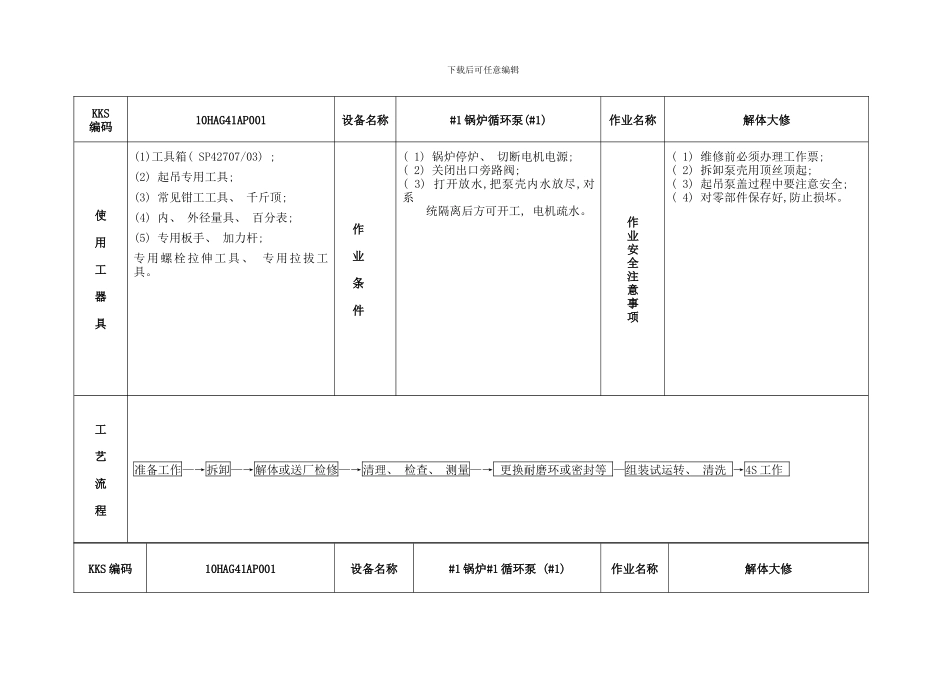

下载后可任意编辑KKS 编码10HAG41AP001设备名称#1 锅炉#1 循环泵 (#1)作业名称解体大修KKS编码10HAG41AP001设备名称#1 锅炉循环泵(#1)作业名称解体大修使 用工器具(1)工具箱( SP42707/03) ; (2) 起吊专用工具; (3) 常见钳工工具、 千斤顶; (4) 内、 外径量具、 百分表; (5) 专用板手、 加力杆; 专用螺栓拉伸工具 、 专用拉拔工具。作业 条件( 1) 锅炉停炉、 切断电机电源; ( 2) 关闭出口旁路阀; ( 3) 打开放水,把泵壳内水放尽,对系统隔离后方可开工, 电机疏水。作业安全注意事项( 1) 维修前必须办理工作票; ( 2) 拆卸泵壳用顶丝顶起; ( 3) 起吊泵盖过程中要注意安全; ( 4) 对零部件保存好,防止损坏。工艺流程准备工作—→拆卸—→解体或送厂检修—→清理、 检查、 测量—→ 更换耐磨环或密封等 —组装试运转、 清洗 →4S 工作 下载后可任意编辑序号作业步骤工作内容1准备工作1.1 送交热力工作票; 1.2 三方确认安全措施, 循环泵拉电, 与高低压注水系统完全隔离, 卸压并冷却; 1.3 准备所有起吊装置和专用工器具,备品备件; 2泵体/电机/热交换器拆卸2.1 从电机上拆下所有仪表电缆, 并给接头和接线做好标记; 测量并记录泵体/电机的定位尺寸, 对接口法兰的紧固螺母进行编号; 2.2 拆下接线盒, 将外界供电电缆拆下, 标记号; 2.3 将泵壳中水排放, 打开旁路阀和排放阀( 注意: 绝对不要开启截流阀使泵壳中的水从电机的注水和排放系统中排放, 不然回污染电机) ; 2.4 装好安全的两台链式吊具, 稍稍拉紧, 确认完全预紧后, 对接口法兰紧固螺母进行加热, 按下面所述有关液压螺栓拉伸规程, 将泵/机法兰螺栓的螺母松开; 2.5 拆开法兰螺母, 将电机从泵壳上吊下, 注意应保持法兰平面平行直到叶轮离泵壳为止; 落地前底部加以保护; 2.6 报警温度计上测量电机腔内的温度, 拆下温度计的测温泡; 2.7 拆下热交换器底部出口高压连接管和顶部入口高压连接管法兰螺母, 打开低压冷却水管路; 2.8 用起吊设备吊住热交换器, 拆去热交换器的固定螺母, 将交换器拆下; 3泵解体( 如需返厂大修, 按厂家方案处理) 3.1 打上冲印记号, 拆下叶轮内六角螺丝, 拆卸叶轮及扩散器前做好标记; 3.2 用专用板手和加力杆和 15/16 紧头送下”左旋”叶轮螺母; 3.3 用专用拉拨工具将叶轮从电机上拨出; 3.4 拆下叶轮垫圈和叶轮键, 并立即拧上叶轮保护螺母; KKS 编码10HAG41AP001设...
