锦华名郡楼基坑支护方案样本

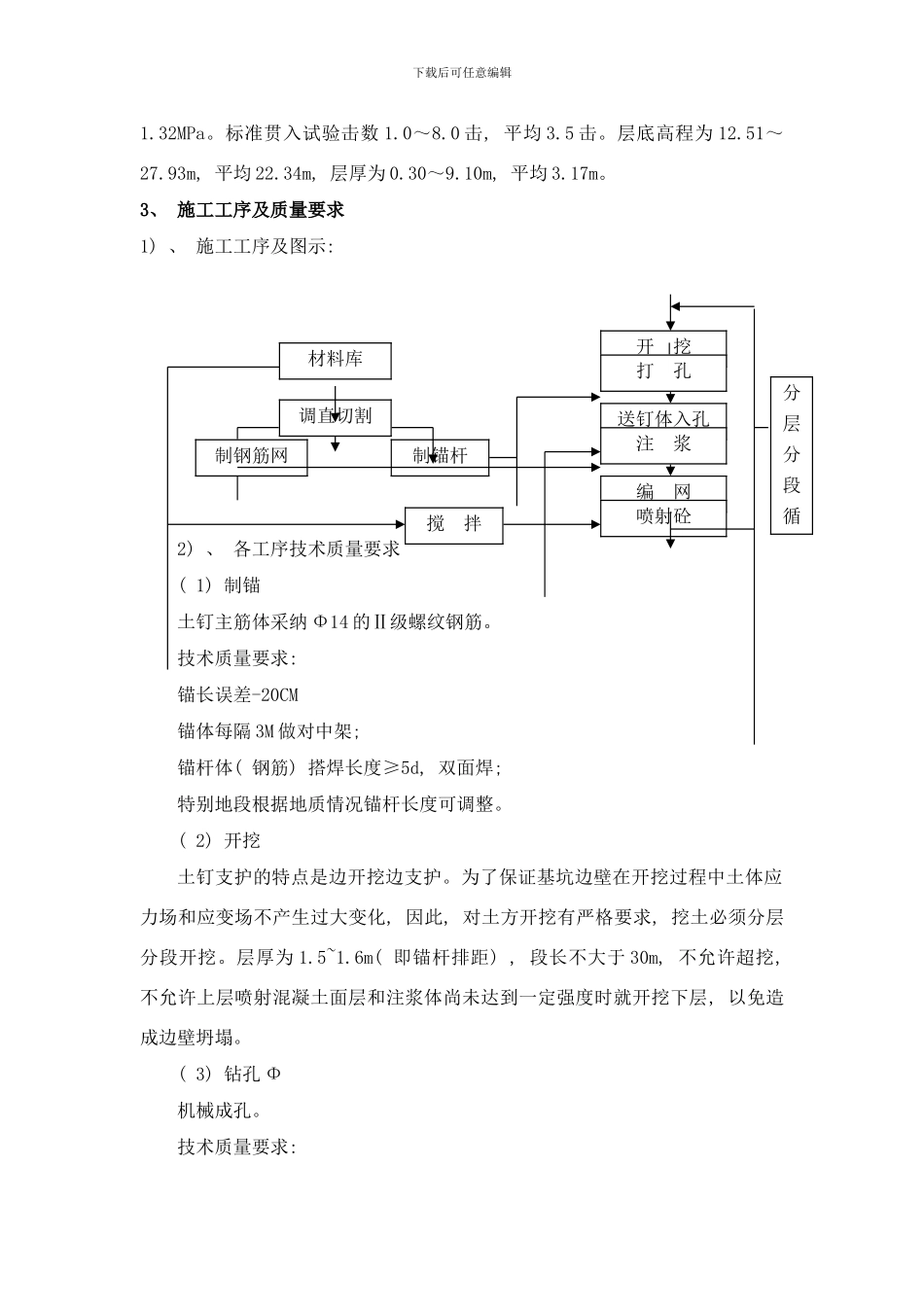

下载后可任意编辑锦华名郡 10# 楼基坑支护施工组织设计方案阜阳市勘测院基础工程公司 -12-13锦华名郡 10#楼下载后可任意编辑基坑支护施工组织设计方案1、 编制依据1) 建设单位提供的设计方案; 2) 《建筑基坑支护技术规程》( JGJ120-99) ; 3) 《建筑地基基础处理法律规范》( JGJ79- ) ; 4) 《锚杆喷射混凝土支护技术法律规范》( GB50086- ) ; 5) 《建筑地基基础设计法律规范》( JGJ79- ) 。2、 工程概况1) 工程名称: 锦华名郡 10#楼 2) 工程地点: 阜阳市北三环路与界首路交叉口3) 基坑情况一览表 楼号建筑物名称层数结构类型底板标高( m) 开挖深度( mm) 1010#住宅楼18F框剪-4.4840004)地质情况: 拟建场地基坑开挖面土层以①～③层新近堆积及沉积层为主, 土层较为软弱, 现分述如下: 第①层杂填土( Q4ml) : 分布于整个场地灰黄色, 以可塑状态的粉质粘土和稍密状态的粉土为主, 中压缩性, 含砖渣、 生活垃圾等。静力触探 Ps 值一般在 0.84～4.50MPa, 平均 2.10MPa。标准贯入试验击数 3.0 击( 未修正, 下同) 。层底高程 27.12～29.59m, 平均 28.78m, 层厚 0.50～2.50m, 平均厚度 1.02m。第②层粉土( Q4pl) : 分布于整个场地, 灰黄色, 稍湿, 稍密状态, 中压缩性土, 夹粉质粘土薄层, 局部互层。静力触探 Ps 值一般在 1.42～4.48MPa, 平均 2.38MPa。标准贯入试验击数 2.0～8.0 击, 平均 4.3 击。层底高程 25.09～28.08m, 平均 26.91m, 层厚 0.5～4.0m, 平均厚度 1.96m。第③层粉质粘土( Q4pl) : 分布于整个场地, 灰黄色, 软塑状态, 夹粉土薄层, 局部为互层, 高～中压缩性。静力触探 Ps 值一般在 0.76～2.43MPa, 平均下载后可任意编辑1.32MPa。标准贯入试验击数 1.0～8.0 击, 平均 3.5 击。层底高程为 12.51～27.93m, 平均 22.34m, 层厚为 0.30～9.10m, 平均 3.17m。3、 施工工序及质量要求1) 、 施工工序及图示: 2) 、 各工序技术质量要求( 1) 制锚土钉主筋体采纳 Φ14 的Ⅱ级螺纹钢筋。技术质量要求: 锚长误差-20CM锚体每隔 3M 做对中架; 锚杆体( 钢筋) 搭焊长度≥5d, 双面焊; 特别地段根据地质情况锚杆长度可调整。( 2) 开挖土钉支护的特点是边开挖边支护。为了保证基坑边壁在开挖过程中土体应力场和应变场不产生过大变化, 因此, 对土方开挖有严格要求, 挖土必须分层分段开挖。层厚为 1.5~1.6m( 即锚杆排...
