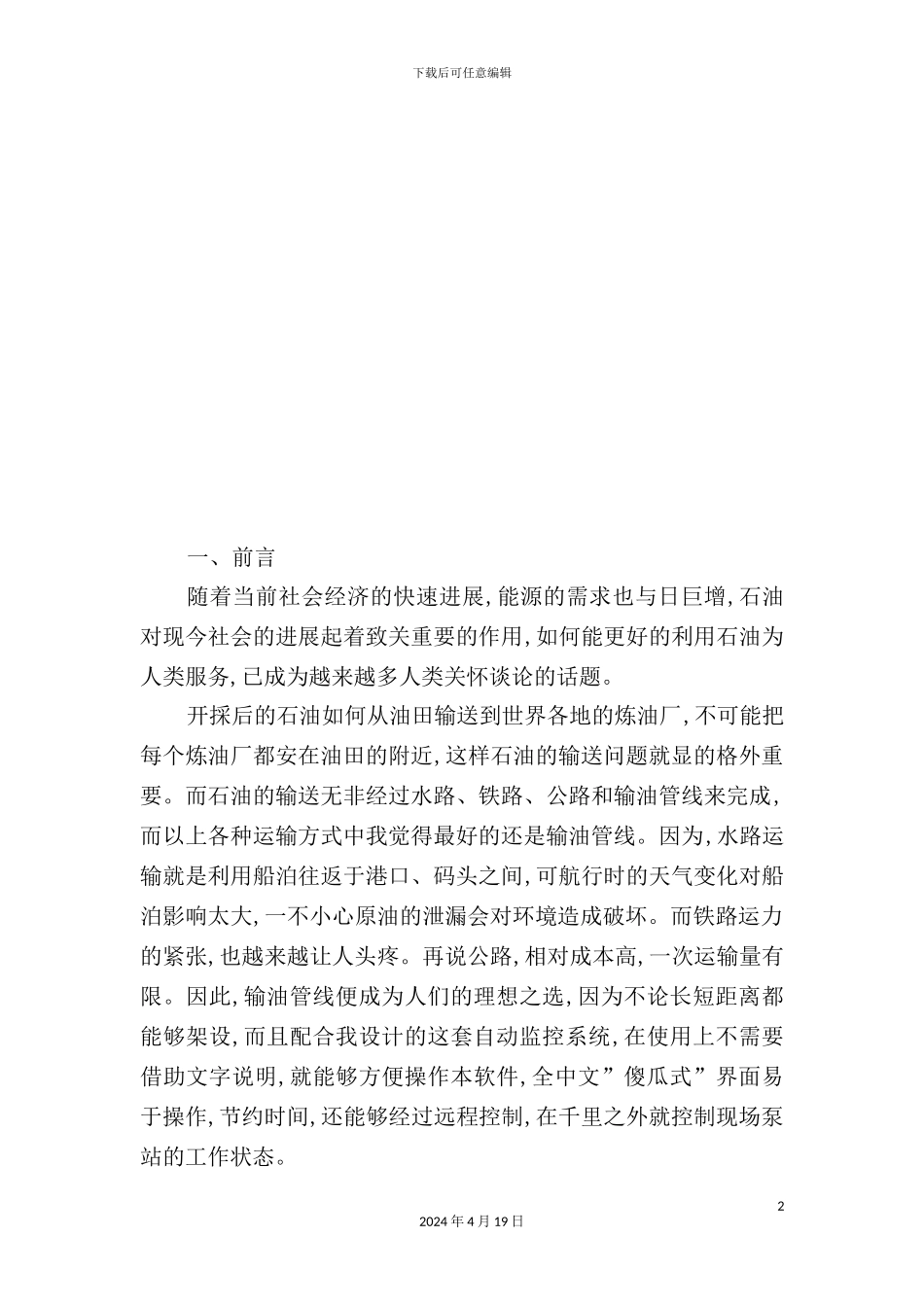

下载后可任意编辑长距离输油管线自动化监控系统设计12024 年 4 月 19 日下载后可任意编辑一、前言随着当前社会经济的快速进展,能源的需求也与日巨增,石油对现今社会的进展起着致关重要的作用,如何能更好的利用石油为人类服务,已成为越来越多人类关怀谈论的话题。开採后的石油如何从油田输送到世界各地的炼油厂,不可能把每个炼油厂都安在油田的附近,这样石油的输送问题就显的格外重要。而石油的输送无非经过水路、铁路、公路和输油管线来完成,而以上各种运输方式中我觉得最好的还是输油管线。因为,水路运输就是利用船泊往返于港口、码头之间,可航行时的天气变化对船泊影响太大,一不小心原油的泄漏会对环境造成破坏。而铁路运力的紧张,也越来越让人头疼。再说公路,相对成本高,一次运输量有限。因此,输油管线便成为人们的理想之选,因为不论长短距离都能够架设,而且配合我设计的这套自动监控系统,在使用上不需要借助文字说明,就能够方便操作本软件,全中文”傻瓜式”界面易于操作,节约时间,还能够经过远程控制,在千里之外就控制现场泵站的工作状态。22024 年 4 月 19 日下载后可任意编辑二、设计总体思想(一)方案论证本设计是一个计算机监控程序,主要任务是长距离的输油管线进行实时监控。硬件上要求各测控站点之间有远程传感检测装置,如温度传感器压力传感器,而且亦要有远程控制装置,如泵站的启停、报警、加热装置等。在软件上能够直观地了解控制各泵站的各种信息数据。本设计采纳研华远程数据采集控制模块,现场信号经调制解调器调制后,经由专用电缆传输到主控室进行解调还原为数字信号,再由工业计算机进行数据处理。本设计采纳工业监控组态软件”组态王 5.1”作为软件设计开 发 工 具 自 行 设 计 开 发 的 计 算 机 监 控 软 件 。 该 软 件 运 行 于windows 平台上,能够方便地对整个输油管线进行全方位的监控,即能够观察控制全部被控对象,也能够分别对某一类的控制量进行监控。主要功能如下:1、全部被控对象进行监控。2、分别对不同控制对象进行监控。3、显示打印历史数据。4、显示打印实时数据。5、实时报警显示。6、帮助显示。7、报警界限调整。8、操作登录确认。9、对程序运行管理。10、运行报表打印。32024 年 4 月 19 日下载后可任意编辑(二)设计内容1、标题界面显示设计任务工程硕目的标题并能够显示当前工作时间、日期,还能够进行操作口令的登录,设置若干操作级别,防止无关人员误操作。2、主控界面...
