闸门井开挖施工方案样本

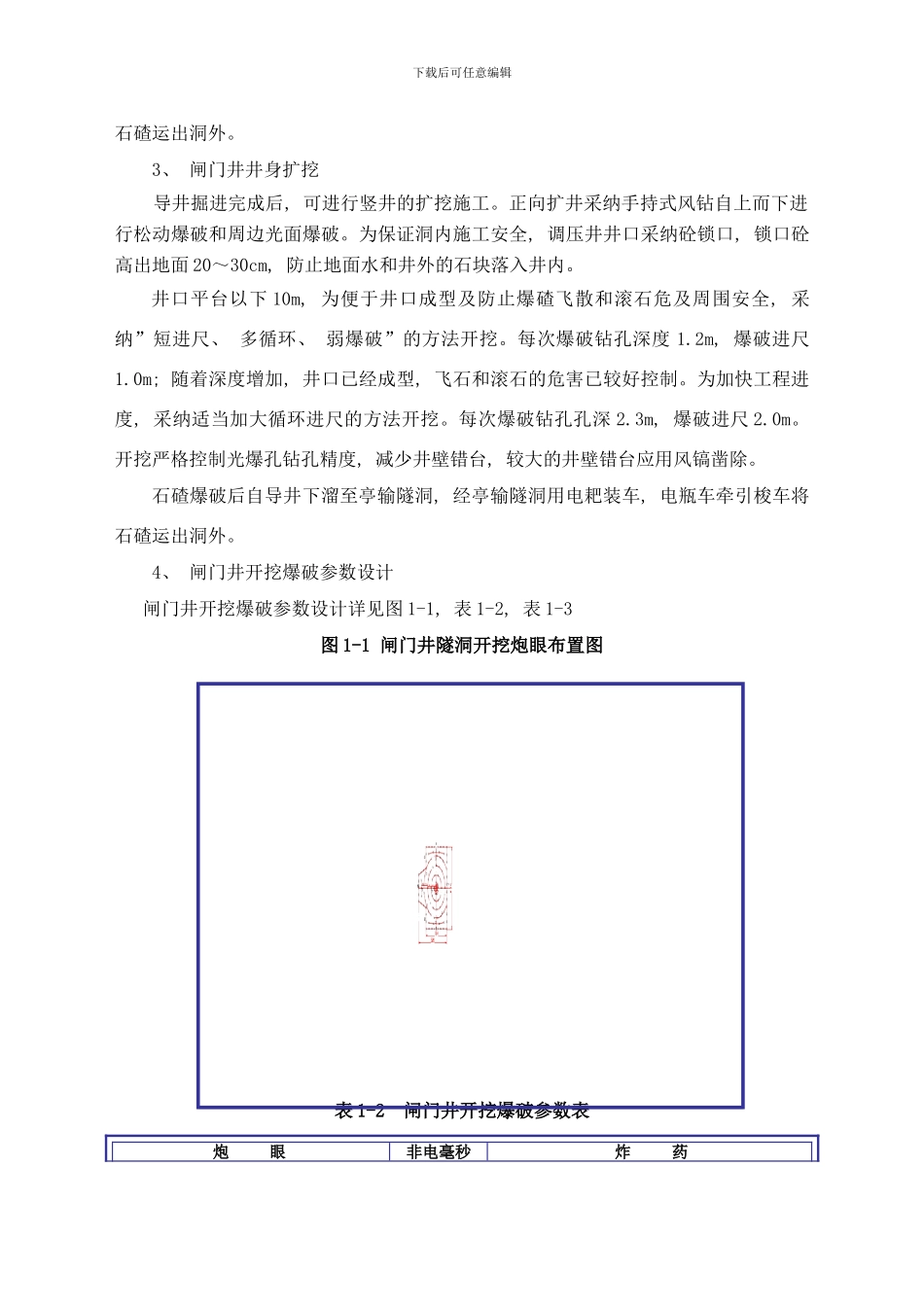

下载后可任意编辑新昌县钦寸水库工程输水隧洞 3 标段闸门井开挖施工方案编制: 汪运愉审核:王高生批准:金才正核工业井巷建设公司新昌县钦寸水库工程输水隧洞 3 标段项目部 3 月 7 日闸门井开挖施工方案一、工程概况闸门井设置于亭输桩号 0+605m 至 0+611 处, 与亭输输水隧洞轴线交接桩号为亭输 0+608m, 开挖断面为 5.2m×6.2 m”凸”字形,约 27.43m3/m, 竖井开挖下载后可任意编辑方量约 880m3。。闸门井上口开挖顶高程( 即启闭机房的基础高程) 102.5m, 底高程为 59.5m, 总高 43m(含亭输隧洞高)。闸门井采纳钢筋砼衬砌, 一期砼衬砌完毕且混凝土强度达到设计强度后, 进行事故检修闸门的安装, 安装完再进行二期砼衬砌; 然后进行启闭机房建施工。施工工期安排:1、 闸门井小导井开挖: 计划工期 15 天, 7 月 25 日至 8 月 9 日; 2、 闸门井上井口锁口施工: 计划工期 8 天, 8 月 10 日至 8 月 18 日; 3、 闸门井扩挖及相关支护: 计划工期 30 天, 8 月 19 日至 9 月 18 日。二、 开挖施工方案待亭输输水隧洞开挖至 0+660 斜井后, 再进行闸门井井身开挖。闸门井上井口土石方开挖及小导井开挖能够同时进行。闸门井开挖采纳导井法施工, 先自下而上开挖出小导井, 下小导井开挖至上井口相差 10～15 米后,由上井口自上而下开挖贯穿。小导井贯穿后, 再自上而下扩挖成型。施工工序为: 小导井开挖→井口扩挖及锁口→井身段正井扩挖及支护。1、 闸门井开挖测量控制孔位轴线实行在地面上设十字控制网、 基准点、 护壁支模中心线控制, 应将孔控制轴线和高程引到第一节护壁上, 每节以十字线对中, 吊大垂球作中心控制, 以基准点测量孔深, 以保证孔垂直度和几何尺寸的正确。2、 小导井开挖小导井的施工自下而上施工开挖一个约 φ2.0m 的圆形(或矩形)导井。导井开挖采纳 YT28 气腿式风钻钻孔, 非电毫秒雷管爆破。导井作业平台采纳在岩壁上打孔, 钻入钢筋或钎杆, 铺设脚手板而成, 这种方式易搭易拆, 非常方便。导井开挖每循环进尺 1.5m。施工作业过程中要加强导井内通风排烟, 确保导井掘进人员的施工安全。计划上下井口分 2 个工作面施工, 上井口施工 13 米, 下井口施工 30 米。当上下井口相差 10～15 米时, 为了施工安全, 停止下井口工作面施工, 由上井口开挖贯穿。上井口开挖的石碴用井口卷扬机或井架加滑轮提升到洞口, 再用汽车转运至业主指定的弃碴场...
