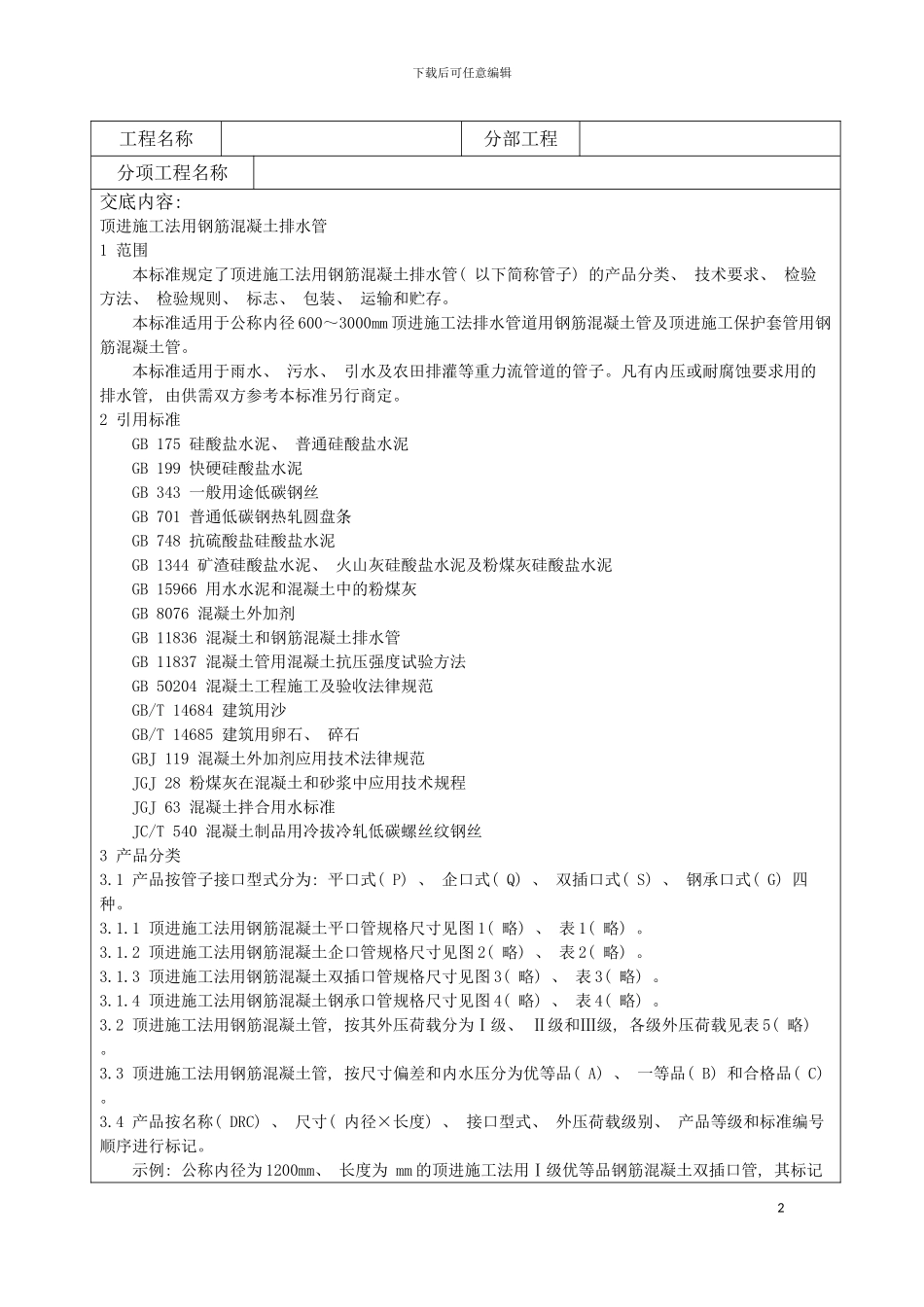

下载后可任意编辑顶进施工法用钢筋混凝土排水管1下载后可任意编辑工程名称分部工程分项工程名称交底内容:顶进施工法用钢筋混凝土排水管 1 范围 本标准规定了顶进施工法用钢筋混凝土排水管( 以下简称管子) 的产品分类、 技术要求、 检验方法、 检验规则、 标志、 包装、 运输和贮存。 本标准适用于公称内径 600～3000mm 顶进施工法排水管道用钢筋混凝土管及顶进施工保护套管用钢筋混凝土管。 本标准适用于雨水、 污水、 引水及农田排灌等重力流管道的管子。凡有内压或耐腐蚀要求用的排水管, 由供需双方参考本标准另行商定。 2 引用标准 GB 175 硅酸盐水泥、 普通硅酸盐水泥 GB 199 快硬硅酸盐水泥 GB 343 一般用途低碳钢丝 GB 701 普通低碳钢热轧圆盘条 GB 748 抗硫酸盐硅酸盐水泥 GB 1344 矿渣硅酸盐水泥、 火山灰硅酸盐水泥及粉煤灰硅酸盐水泥 GB 15966 用水水泥和混凝土中的粉煤灰 GB 8076 混凝土外加剂 GB 11836 混凝土和钢筋混凝土排水管 GB 11837 混凝土管用混凝土抗压强度试验方法 GB 50204 混凝土工程施工及验收法律规范 GB/T 14684 建筑用沙 GB/T 14685 建筑用卵石、 碎石 GBJ 119 混凝土外加剂应用技术法律规范 JGJ 28 粉煤灰在混凝土和砂浆中应用技术规程 JGJ 63 混凝土拌合用水标准 JC/T 540 混凝土制品用冷拔冷轧低碳螺丝纹钢丝 3 产品分类 3.1 产品按管子接口型式分为: 平口式( P) 、 企口式( Q) 、 双插口式( S) 、 钢承口式( G) 四种。 3.1.1 顶进施工法用钢筋混凝土平口管规格尺寸见图 1( 略) 、 表 1( 略) 。 3.1.2 顶进施工法用钢筋混凝土企口管规格尺寸见图 2( 略) 、 表 2( 略) 。 3.1.3 顶进施工法用钢筋混凝土双插口管规格尺寸见图 3( 略) 、 表 3( 略) 。 3.1.4 顶进施工法用钢筋混凝土钢承口管规格尺寸见图 4( 略) 、 表 4( 略) 。 3.2 顶进施工法用钢筋混凝土管, 按其外压荷载分为Ⅰ级、 Ⅱ级和Ⅲ级, 各级外压荷载见表 5( 略) 。 3.3 顶进施工法用钢筋混凝土管, 按尺寸偏差和内水压分为优等品( A) 、 一等品( B) 和合格品( C) 。 3.4 产品按名称( DRC) 、 尺寸( 内径×长度) 、 接口型式、 外压荷载级别、 产品等级和标准编号顺序进行标记。 示例: 公称内径为 1200mm、 长度为 mm 的顶进施工法用Ⅰ级优等品钢筋混凝土双插口管, 其标记2下载后可任意...
