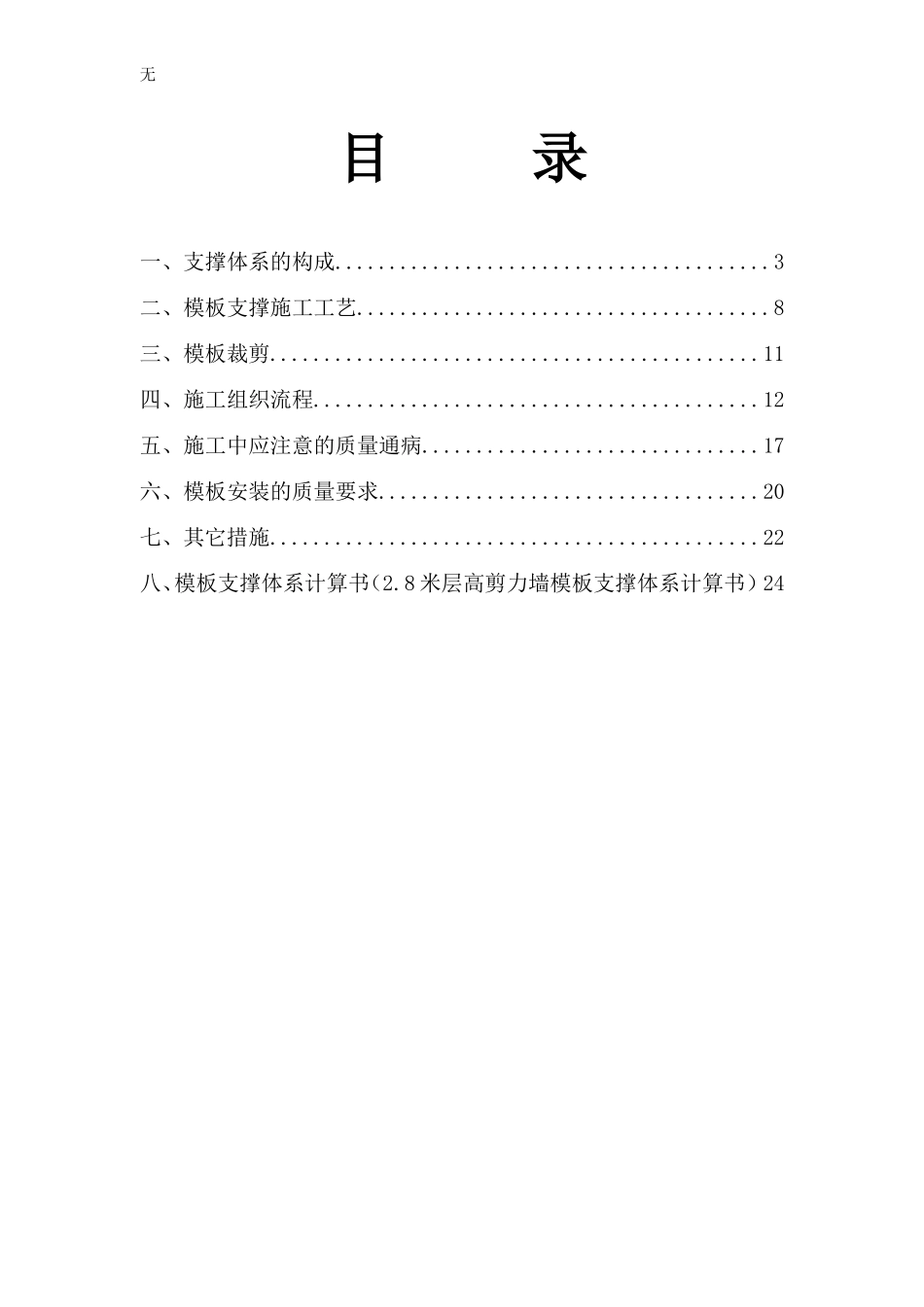

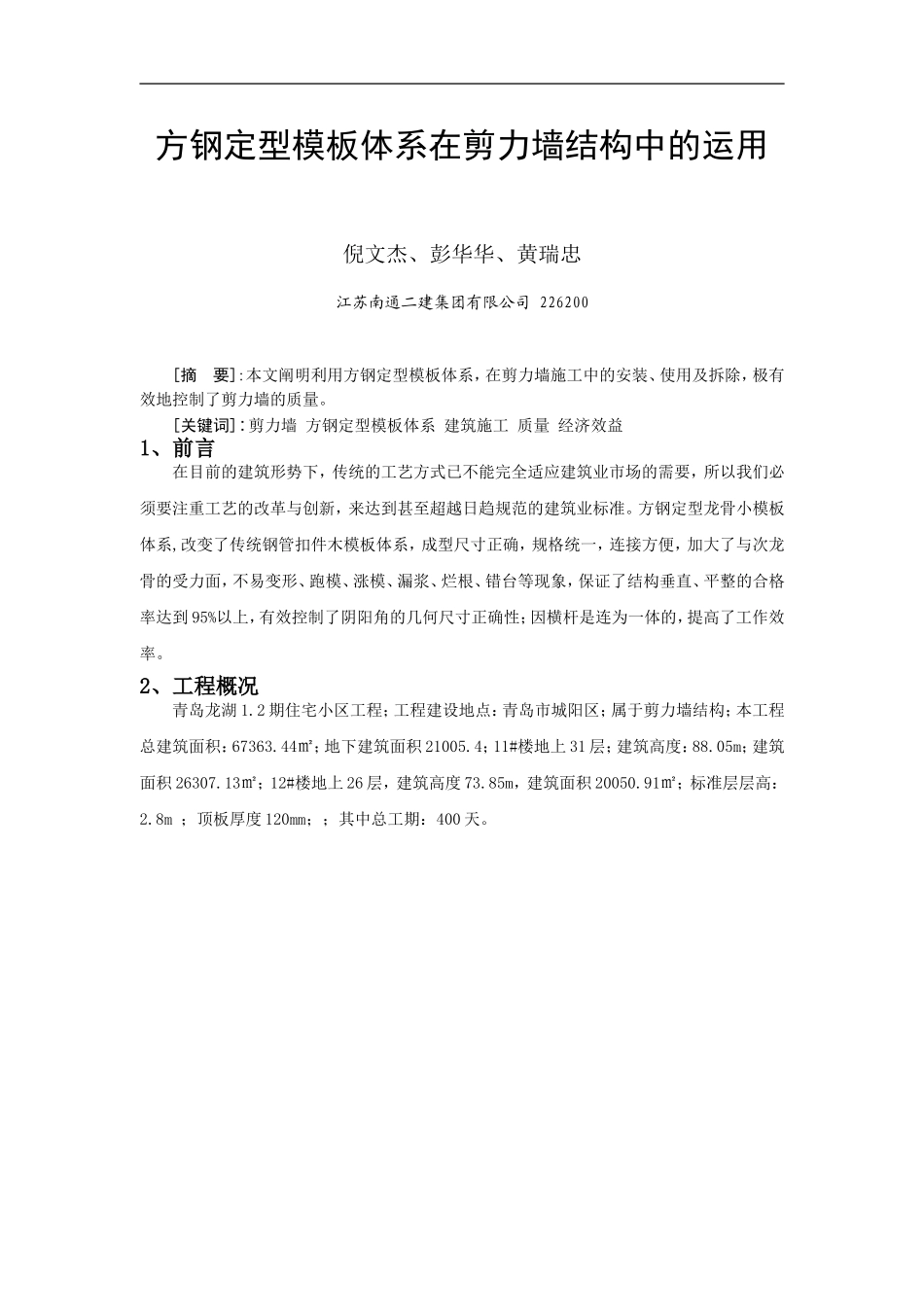

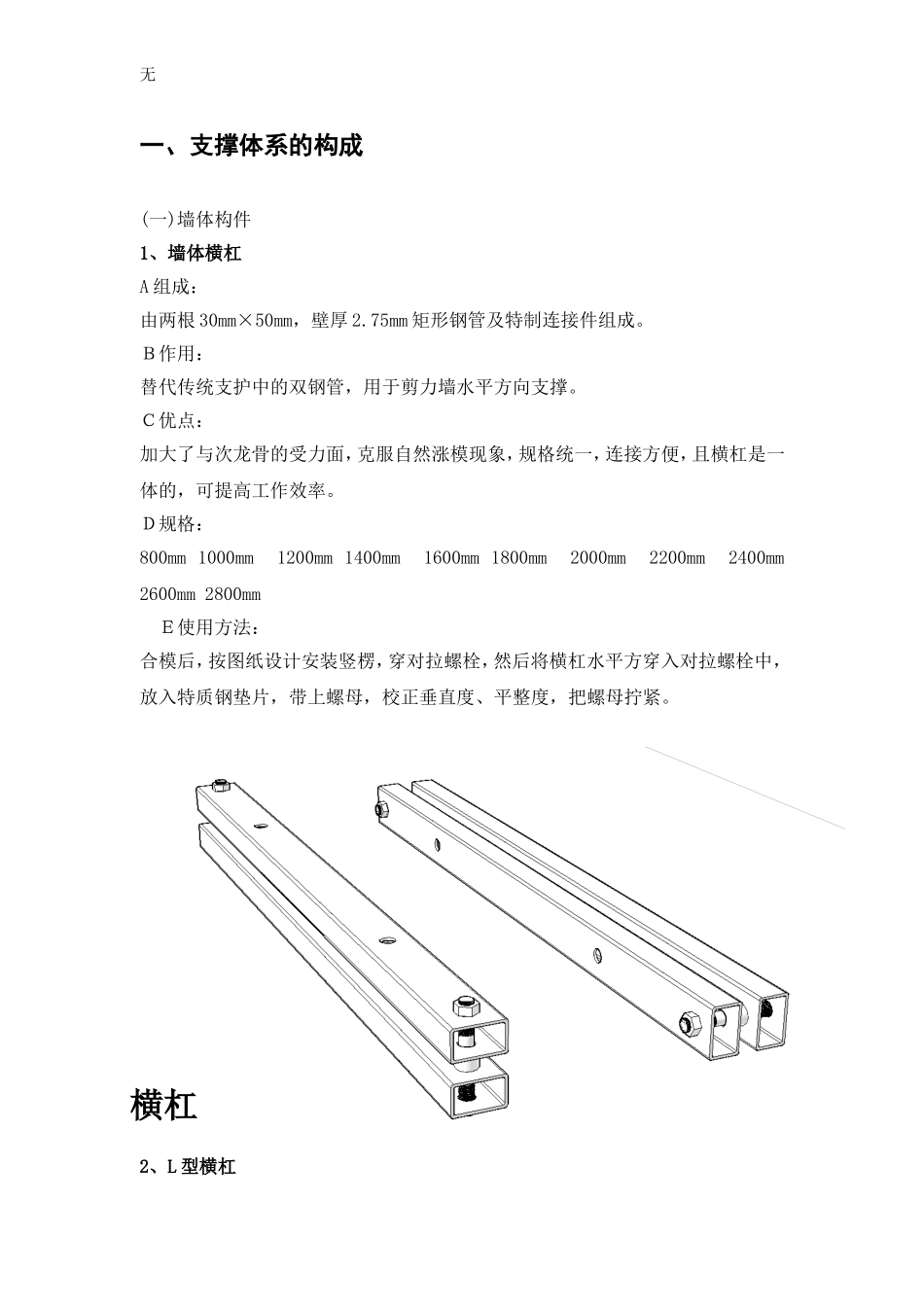

方钢定型模板体系在剪力墙结构中的运用倪文杰、彭华华、黄瑞忠江苏南通二建集团有限公司226200[摘要]:本文阐明利用方钢定型模板体系,在剪力墙施工中的安装、使用及拆除,极有效地控制了剪力墙的质量。[关键词]:剪力墙方钢定型模板体系建筑施工质量经济效益1、前言在目前的建筑形势下,传统的工艺方式已不能完全适应建筑业市场的需要,所以我们必须要注重工艺的改革与创新,来达到甚至超越日趋规范的建筑业标准。方钢定型龙骨小模板体系,改变了传统钢管扣件木模板体系,成型尺寸正确,规格统一,连接方便,加大了与次龙骨的受力面,不易变形、跑模、涨模、漏浆、烂根、错台等现象,保证了结构垂直、平整的合格率达到95%以上,有效控制了阴阳角的几何尺寸正确性;因横杆是连为一体的,提高了工作效率。2、工程概况青岛龙湖1.2期住宅小区工程;工程建设地点:青岛市城阳区;属于剪力墙结构;本工程总建筑面积:67363.44㎡;地下建筑面积21005.4;11#楼地上31层;建筑高度:88.05m;建筑面积26307.13㎡;12#楼地上26层,建筑高度73.85m,建筑面积20050.91㎡;标准层层高:2.8m;顶板厚度120mm;;其中总工期:400天。无目录一、支撑体系的构成........................................3二、模板支撑施工工艺......................................8三、模板裁剪.............................................11四、施工组织流程.........................................12五、施工中应注意的质量通病...............................17六、模板安装的质量要求...................................20七、其它措施.............................................22八、模板支撑体系计算书(2.8米层高剪力墙模板支撑体系计算书)24无一、支撑体系的构成(一)墙体构件1、墙体横杠A组成:由两根30mm×50mm,壁厚2.75mm矩形钢管及特制连接件组成。B作用:替代传统支护中的双钢管,用于剪力墙水平方向支撑。C优点:加大了与次龙骨的受力面,克服自然涨模现象,规格统一,连接方便,且横杠是一体的,可提高工作效率。D规格:800mm1000mm1200mm1400mm1600mm1800mm2000mm2200mm2400mm2600mm2800mmE使用方法:合模后,按图纸设计安装竖楞,穿对拉螺栓,然后将横杠水平方穿入对拉螺栓中,放入特质钢垫片,带上螺母,校正垂直度、平整度,把螺母拧紧。2、L型横杠横杠无A组成:与横杠相同由30mm×50mm,壁厚2.75mm的矩形钢管组成,角度为90°。B作用:替代钢管,用于短支剪力墙阴角处的水平方向加固。C优点:预制90°角度,保证短支剪力墙的制作质量,而且操作简单快捷。D规格:L300mm-700mmL400mm-600mmL500mm-1000mmL500mm-1200mmL400mm-800mmE使用方法:将L型横杠的一侧穿在对拉螺栓上,另一侧紧贴竖杠,将对拉螺栓穿过L型的间隙,放上垫片,校正垂直平整,拧紧。3、墙体竖杠A组成:竖杠主体为50mm×50mm,壁厚2.5mm的方钢管;伸缩节为40mm×40mm方钢管。L型横杠无B作用:替代传统支护中竖向使用的木方,支撑强度大大高于木方强度,克服自然涨模现象。C优点:由于竖杠顶端加入40×40mm长500mm的方钢作为伸缩节,可自由调整长度,调整范围30㎝。可实现一定范围内不同标高的支撑D规格:2600mm-2900mm(内墙用)2700mm-3000mm(外墙用)2250mm-2550mm(洞口用)E使用方法:根据图纸标高将竖杠调整到适合尺寸,合模后按设计图纸间距(25mm-30mm)贴在木模板上,在竖杠预留钉子孔处钉上60mm的铁钉,固定竖杠4、阳角锁具阳角锁具钉子孔固定螺栓活节伸缩节竖杠无A组成:阳角挡片,小对拉螺栓,钩头螺栓,特质垫片B作用:用于剪力墙阳角及洞口的加固。C:优点:连接方便因为横杠端头在同一水平面,所以加固后,保证了阳角的90°角。D规格统一E使用方法:阳角处连接的两个横杠用对拉螺栓加固后,应将横杠与横杠的连接处留出2mm间隙,当钩头螺栓加固后紧密间隙,更加牢固,不易变形,然后在带上阳角顶片,加固即可5、洞口锁具钩头螺栓阳角挡片横杠洞口锁具无A组成:同横杠,再加上穿墙螺栓一起使用B作用:用于剪力墙洞口C优点:连接方便,牢固D规格:320mm420mm470mm520mmE使用方...
