孔加工固定循环指令

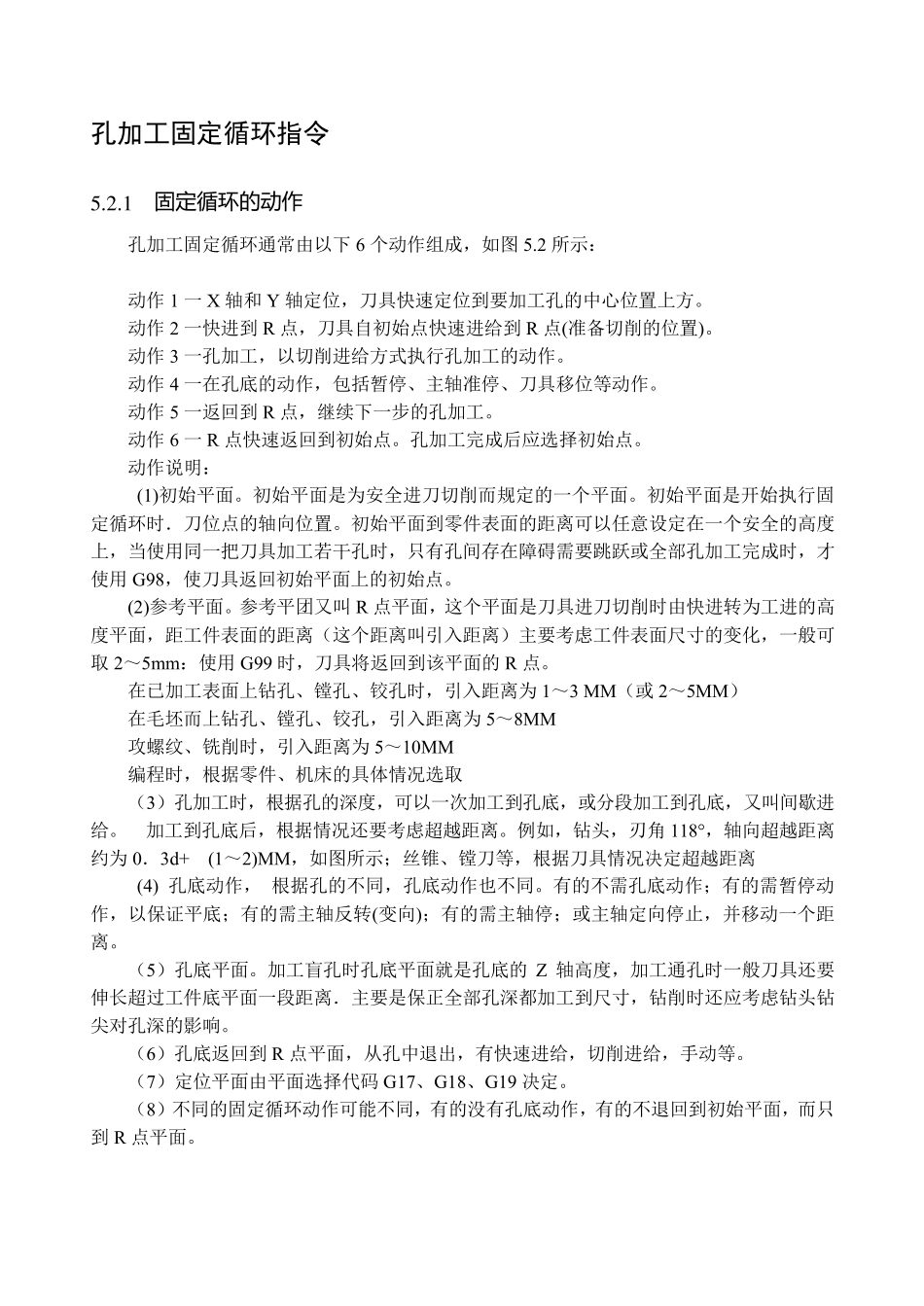

孔加工固定循环指令_第1页
1/6
孔加工固定循环指令_第2页
2/6

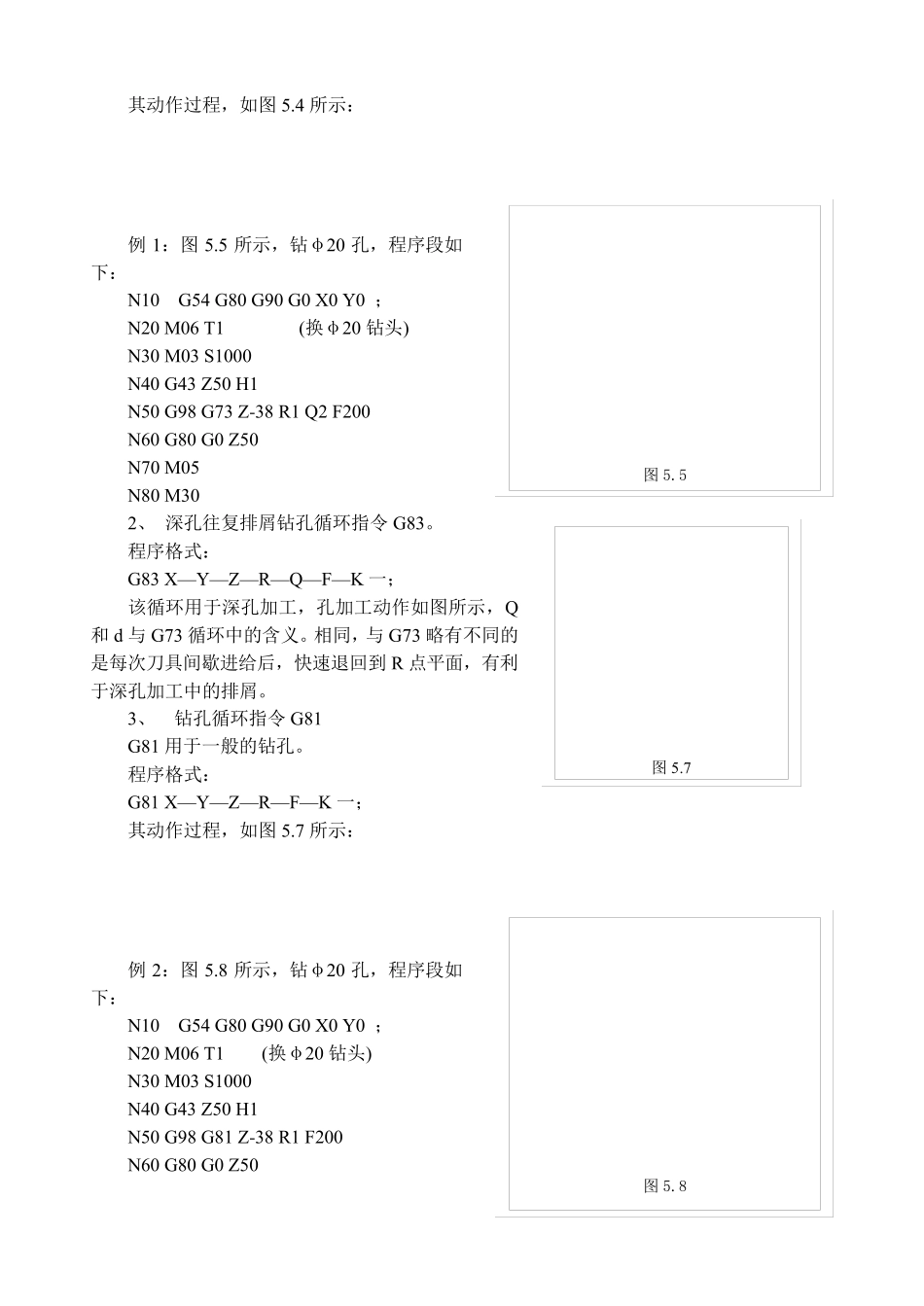

孔加工固定循环指令_第3页
3/6
孔加工固定循环指令 5 .2 .1 固 定 循 环 的 动 作 孔加工固定循环通常由以下6 个动作组成,如图5.2 所示: 动作1 一X 轴和Y 轴定位,刀具快速定位到要加工孔的中心位置上方。 动作2 一快进到R 点,刀具自初始点快速进给到R 点(准备切削的位置)。 动作3 一孔加工,以切削进给方式执行孔加工的动作。 动作4 一在孔底的动作,包括暂停、主轴准停、刀具移位等动作。 动作5 一返回到R 点,继续下一步的孔加工。 动作6 一R 点快速返回到初始点。孔加工完成后应选择初始点。 动作说明: (1)初始平面。初始平面是为安全进刀切削而规定的一个平面。初始平面是开始执行固定循环时.刀位点的轴向位置。初始平面到零件表面的距离可以任意设定在一个安全的高度上,当使用同一把刀具加工若干孔时,只有孔间存在障碍需要跳跃或全部孔加工完成时,才使用 G98,使刀具返回初始平面上的初始点。 (2)参考平面。参考平团又叫 R 点平面,这个平面是刀具进刀切削时由快进转为工进的高度平面,距工件表面的距离(这个距离叫引入距离)主要考虑工件表面尺寸的变化,一般可取 2~5mm:使用 G99 时,刀具将返回到该平面的R 点。 在已加工表面上钻孔、镗孔、铰孔时,引入距离为 1~3 MM(或 2~5MM) 在毛坯而上钻孔、镗孔、铰孔,引入距离为 5~8MM 攻螺纹、铣削时,引入距离为 5~10MM 编程时,根据零件、机床的具体情况选取 (3)孔加工时,根据孔的深度,可以一次加工到孔底,或分段加工到孔底,又叫间歇进给。 加工到孔底后,根据情况还要考虑超越距离。例如,钻头,刃角 118°,轴向超越距离约为 0.3d+ (1~2)MM,如图所示;丝锥、镗刀等,根据刀具情况决定超越距离 (4) 孔底动作, 根据孔的不同,孔底动作也不同。有的不需孔底动作;有的需暂停动作,以保证平底;有的需主轴反转(变向);有的需主轴停;或主轴定向停止,并移动一个距离。 (5)孔底平面。加工盲孔时孔底平面就是孔底的Z 轴高度,加工通孔时一般刀具还要伸长超过工件底平面一段距离.主要是保正全部孔深都加工到尺寸,钻削时还应考虑钻头钻尖对孔深的影响。 (6)孔底返回到R 点平面,从孔中退出,有快速进给,切削进给,手动等。 (7)定位平面由平面选择代码 G17、G18、G19 决定。 (8)不同的固定循环动作可能不同,有的没有孔底动作,有的不退回到初始平面,而只到R 点平面。 5 .2 .2 固定循环的指定 指令格式为: G17 ...
