存储器实验报告

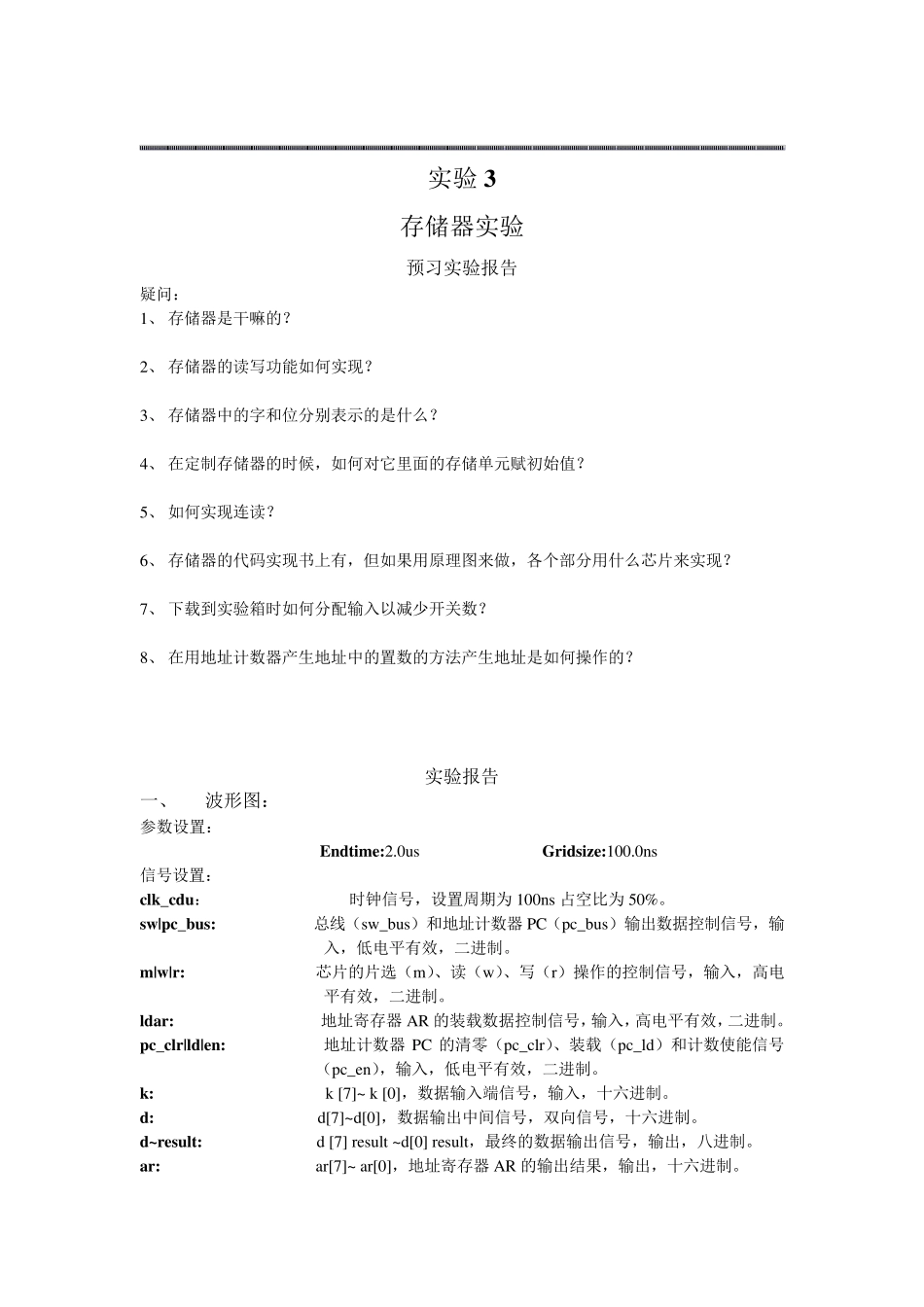

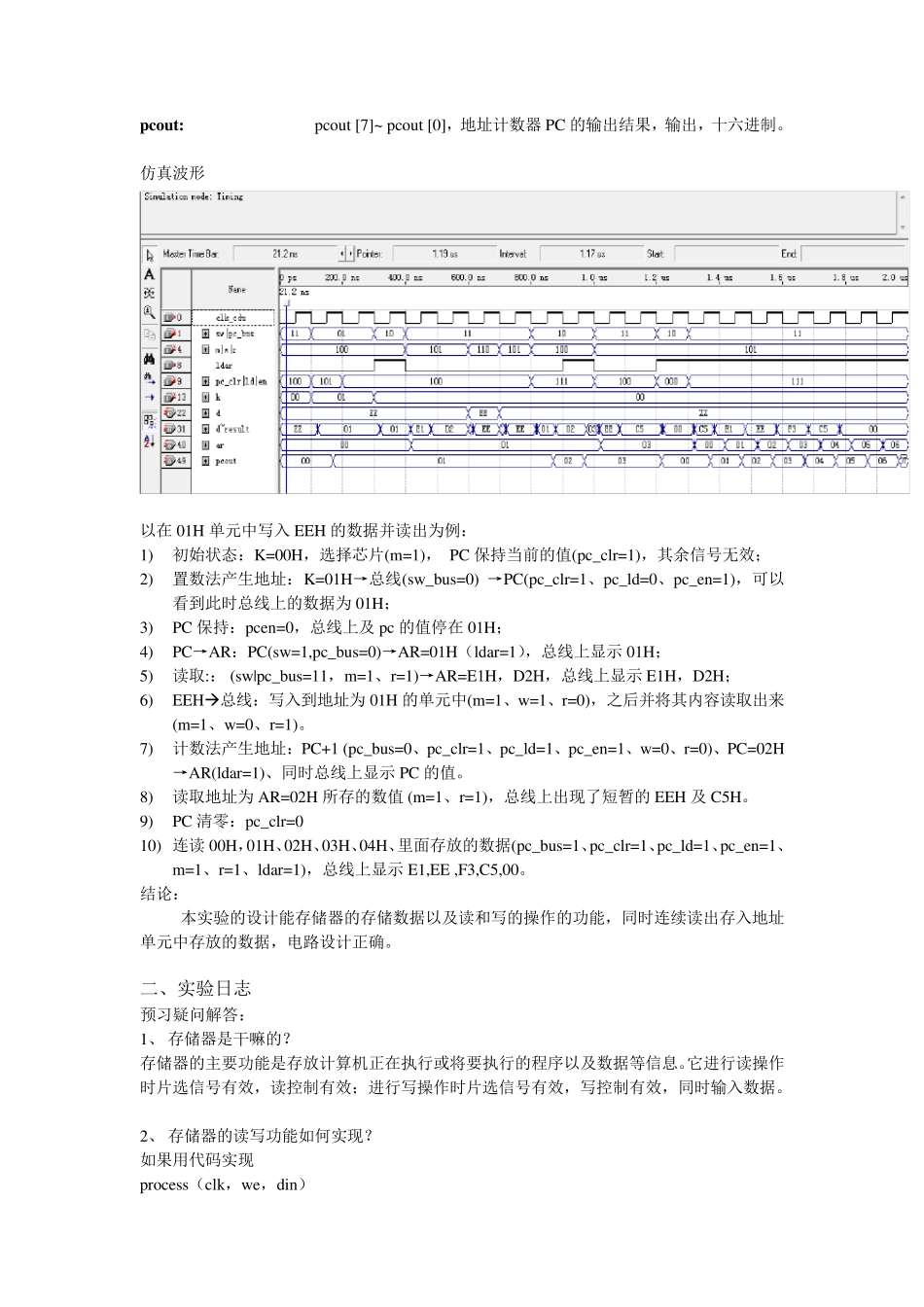

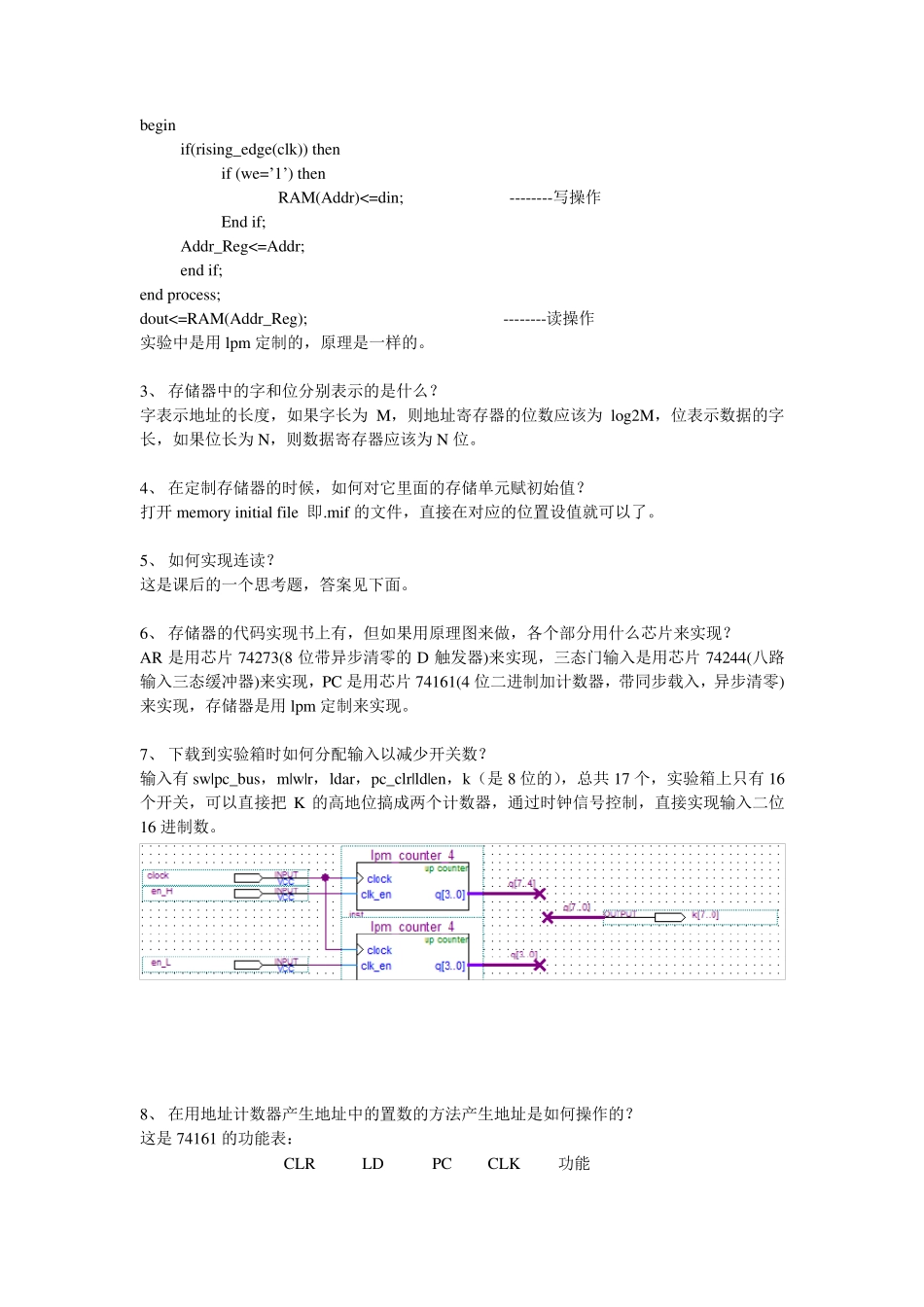

实验3 存储器实验 预习实验报告 疑问： 1、 存储器是干嘛的？ 2、 存储器的读写功能如何实现？ 3、 存储器中的字和位分别表示的是什么？ 4、 在定制存储器的时候，如何对它里面的存储单元赋初始值？ 5、 如何实现连读？ 6、 存储器的代码实现书上有，但如果用原理图来做，各个部分用什么芯片来实现？ 7、 下载到实验箱时如何分配输入以减少开关数？ 8、 在用地址计数器产生地址中的置数的方法产生地址是如何操作的？ 实验报告 一、 波形图： 参数设置： Endtime:2.0us Gridsize:100.0ns 信号设置： clk_cdu： 时钟信号，设置周期为 100ns 占空比为 50%。 sw|pc_bus: 总线（sw_bus）和地址计数器PC（pc_bus）输出数据控制信号，输入，低电平有效，二进制。 m|w|r: 芯片的片选（m）、读（w）、写（r）操作的控制信号，输入，高电平有效，二进制。 ldar: 地址寄存器AR 的装载数据控制信号，输入，高电平有效，二进制。 pc_clr|ld|en: 地址计数器PC 的清零（pc_clr）、装载（pc_ld）和计数使能信号（pc_en），输入，低电平有效，二进制。 k: k [7]~ k [0]，数据输入端信号，输入，十六进制。 d: d[7]~d[0]，数据输出中间信号，双向信号，十六进制。 d~ result: d [7] result ~d[0] result，最终的数据输出信号，输出，八进制。 ar: ar[7]~ ar[0]，地址寄存器AR 的输出结果，输出，十六进制。 pcou t: pcout [7]~ pcout [0]，地址计数器PC 的输出结果，输出，十六进制。 仿真波形 以在01H 单元中写入EEH 的数据并读出为例： 1) 初始状态：K=00H，选择芯片(m=1)， PC 保持当前的值(pc_clr=1)，其余信号无效； 2) 置数法产生地址：K=01H→总线(sw_bus=0) →PC(pc_clr=1、pc_ld=0、pc_en=1)，可以看到此时总线上的数据为01H； 3) PC 保持：pcen=0，总线上及 pc 的值停在01H； 4) PC→AR：PC(sw=1,pc_bus=0)→AR=01H（ldar=1），总线上显示 01H； 5) 读取:： (sw|pc_bus=11，m=1、r=1)→AR=E1H，D2H，总线上显示 E1H，D2H； 6) EEH总线：写入到地址为01H 的单元中(m=1、w=1、r=0)，之后并将其内容读取出来(m=1、w=0、r=1)。 7) 计数法产生地址：PC+1 (pc_bus=0、pc_clr=1、pc_ld=1、pc_en=1、w=0、r=0)、PC=02H→AR(ldar=1)、同时总线上显示 PC 的值。 8) 读取地址为AR=02H 所存的数值 (m=1、r=1)，总线上出现了短暂的EEH 及 C5H。 9) PC 清...
