尤提乐导轨式接线端子1

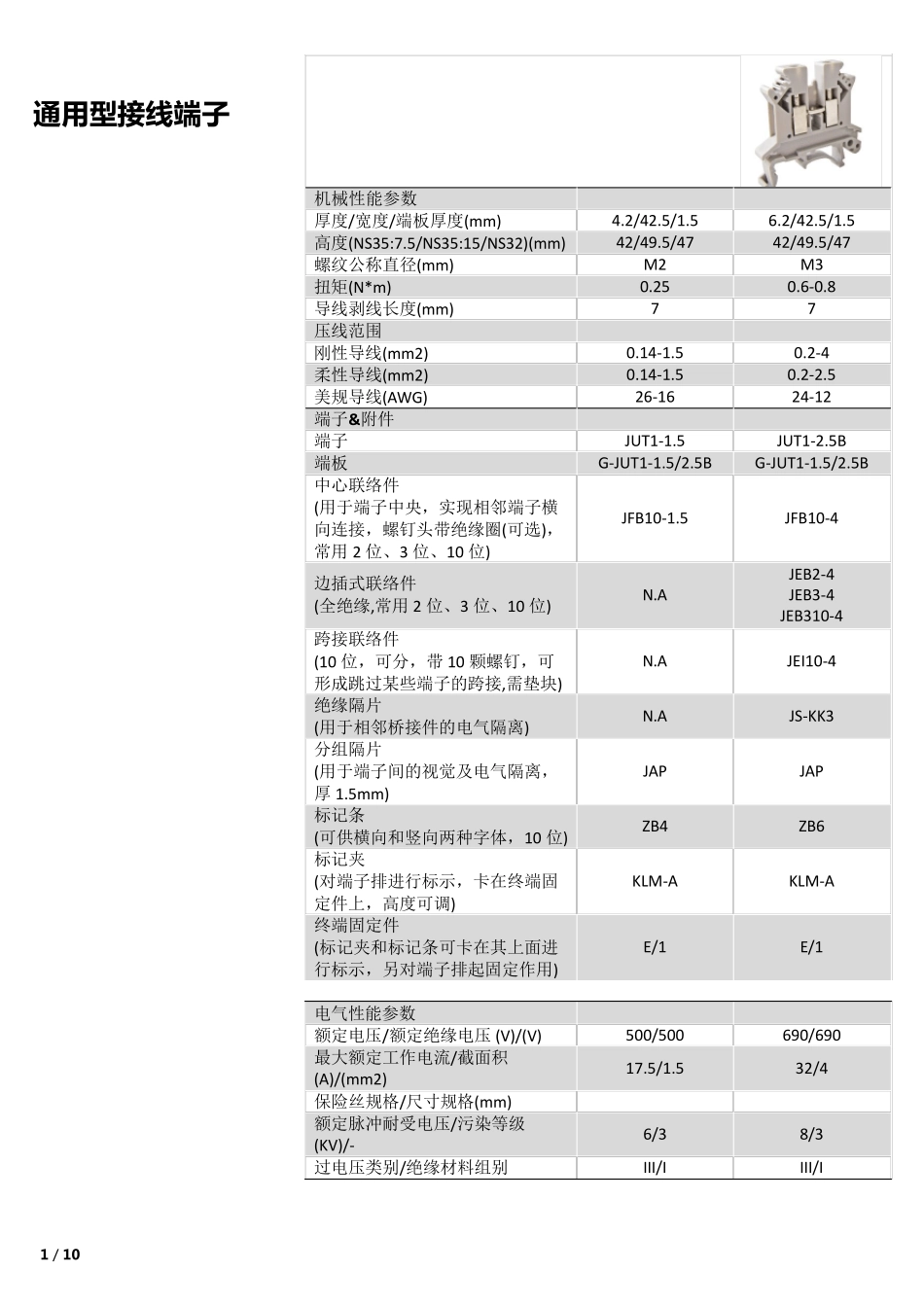

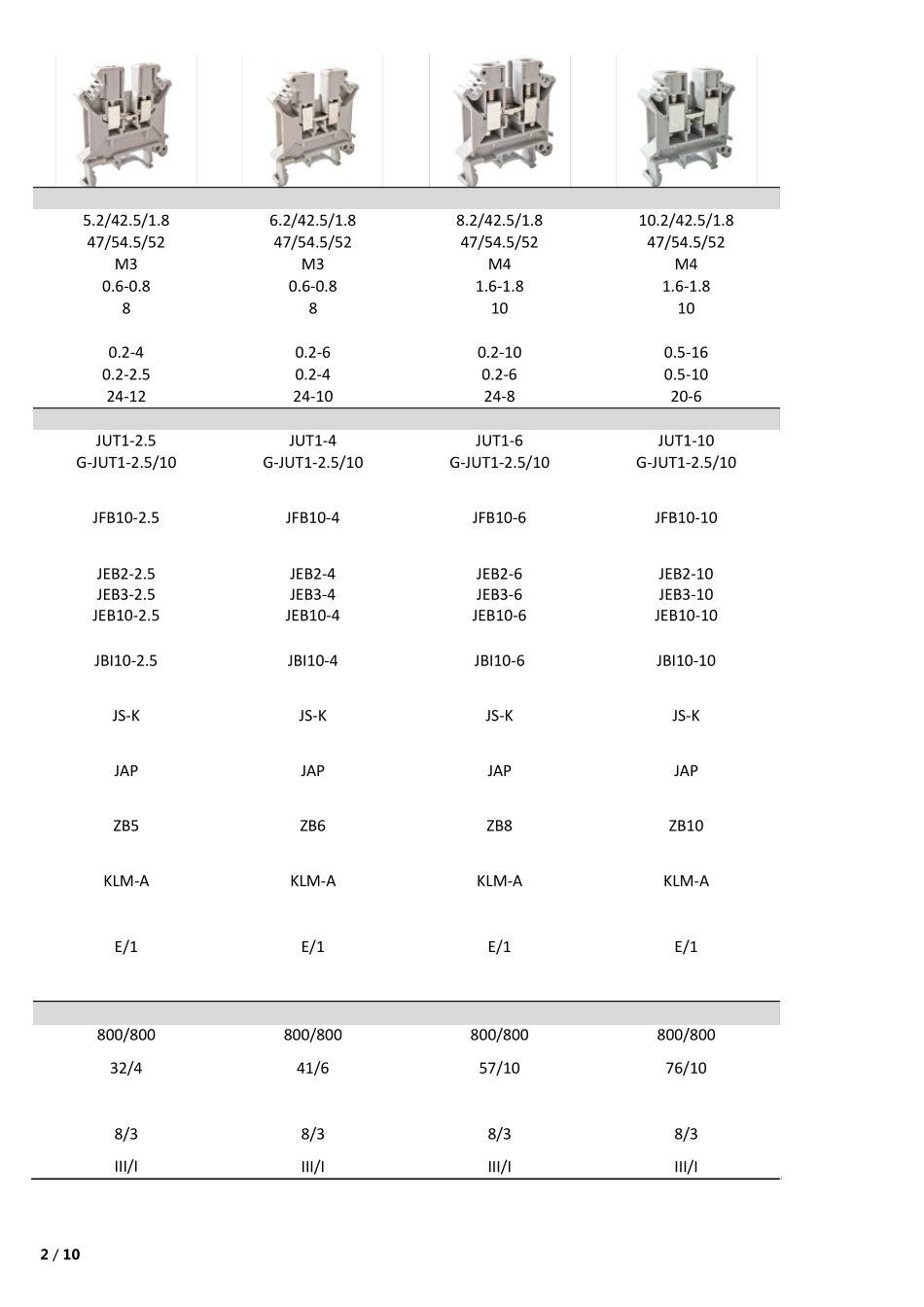

1 / 10 通 用 型接线端子 机械性能参数 厚度/宽度/端板厚度(m m ) 4.2/42.5/1.5 6.2/42.5/1.5 高度(NS35:7.5/NS35:15/NS32)(m m ) 42/49.5/47 42/49.5/47 螺纹公称直径(m m ) M2 M3 扭矩(N*m ) 0.25 0.6-0.8 导线剥线长度(m m ) 7 7 压线范围 刚性导线(m m 2) 0.14-1.5 0.2-4 柔性导线(m m 2) 0.14-1.5 0.2-2.5 美规导线(AWG) 26-16 24-12 端子& 附件 端子 JUT1-1.5 JUT1-2.5B 端板 G-JUT1-1.5/2.5B G-JUT1-1.5/2.5B 中心联络件 (用于端子中央，实现相邻端子横向连接，螺钉头带绝缘圈(可选)，常用2 位、3 位、10 位) JFB10-1.5 JFB10-4 边插式联络件 (全绝缘,常用2 位、3 位、10 位) N.A JEB2-4 JEB3-4 JEB310-4 跨接联络件 (10 位，可分，带10 颗螺钉，可形成跳过某些端子的跨接,需垫块) N.A JEI10-4 绝缘隔片 (用于相邻桥接件的电气隔离) N.A JS-KK3 分组隔片 (用于端子间的视觉及电气隔离，厚1.5m m ) JAP JAP 标记条 (可供横向和竖向两种字体，10 位) ZB4 ZB6 标记夹 (对端子排进行标示，卡在终端固定件上，高度可调) KLM-A KLM-A 终端固定件 (标记夹和标记条可卡在其上面进行标示，另对端子排起固定作用) E/1 E/1 电气性能参数 额定电压/额定绝缘电压 (V)/(V) 500/500 690/690 最大额定工作电流/截面积(A)/(m m 2) 17.5/1.5 32/4 保险丝规格/尺寸规格(m m ) 额定脉冲耐受电压/污染等级 (KV)/- 6/3 8/3 过电压类别/绝缘材料组别 III/I III/I 2 / 10 5.2/42.5/1.8 6.2/42.5/1.8 8.2/42.5/1.8 10.2/42.5/1.8 47/54.5/52 47/54.5/52 47/54.5/52 47/54.5/52 M3 M3 M4 M4 0.6-0.8 0.6-0.8 1.6-1.8 1.6-1.8 8 8 10 10 0.2-4 0.2-6 0.2-10 0.5-16 0.2-2.5 0.2-4 0.2-6 0.5-10 24-12 24-10 24-8 20-6 JUT1-2.5 JUT1-4 JUT1-6 JUT1-10 G-JUT1-2.5/10 G-JUT1-2.5/10 G-JUT1-2.5/10 G-JUT1-2.5/10 JFB10-2.5 JFB10-4 JFB10-6 JFB10-10 JEB2-2.5 JEB3-2.5 JEB10-2.5 JEB2-4 JEB3-4 JEB10-4 JEB2-6 JEB3-6 JEB10-6 JEB2-10 JEB3-10 JEB10-10 JBI10-2.5 JBI10-4 JBI10-6 JBI10-10 JS-K JS-K JS-K JS-K JAP JAP JAP JAP ZB5 ZB6 ZB8 ZB10 KLM-A KLM-A KLM-A KLM-A E/1 E/1 E/1 E/1 800/800 800/800 800/800 800/800 32/4 41/6 57/10 76/...
