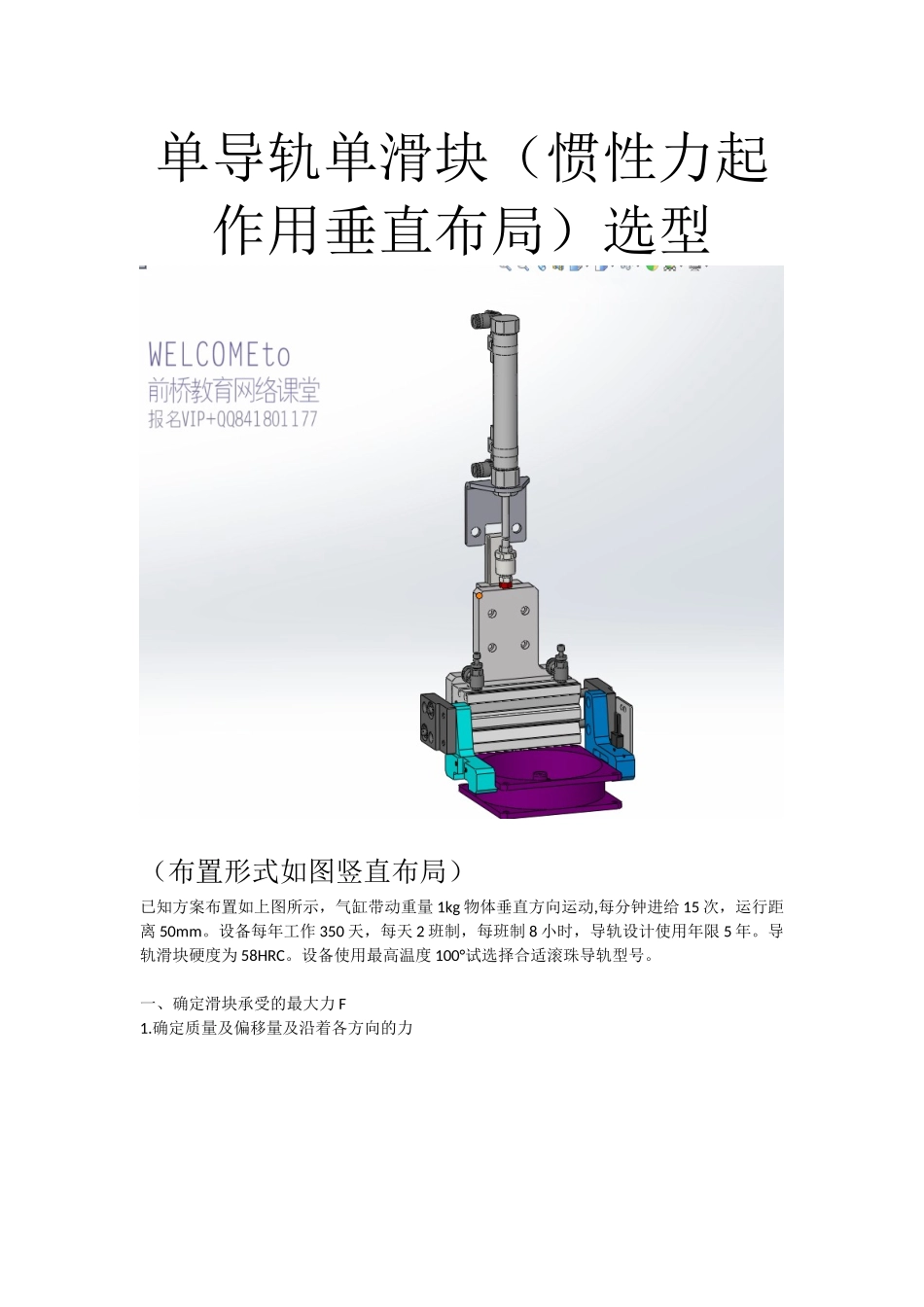

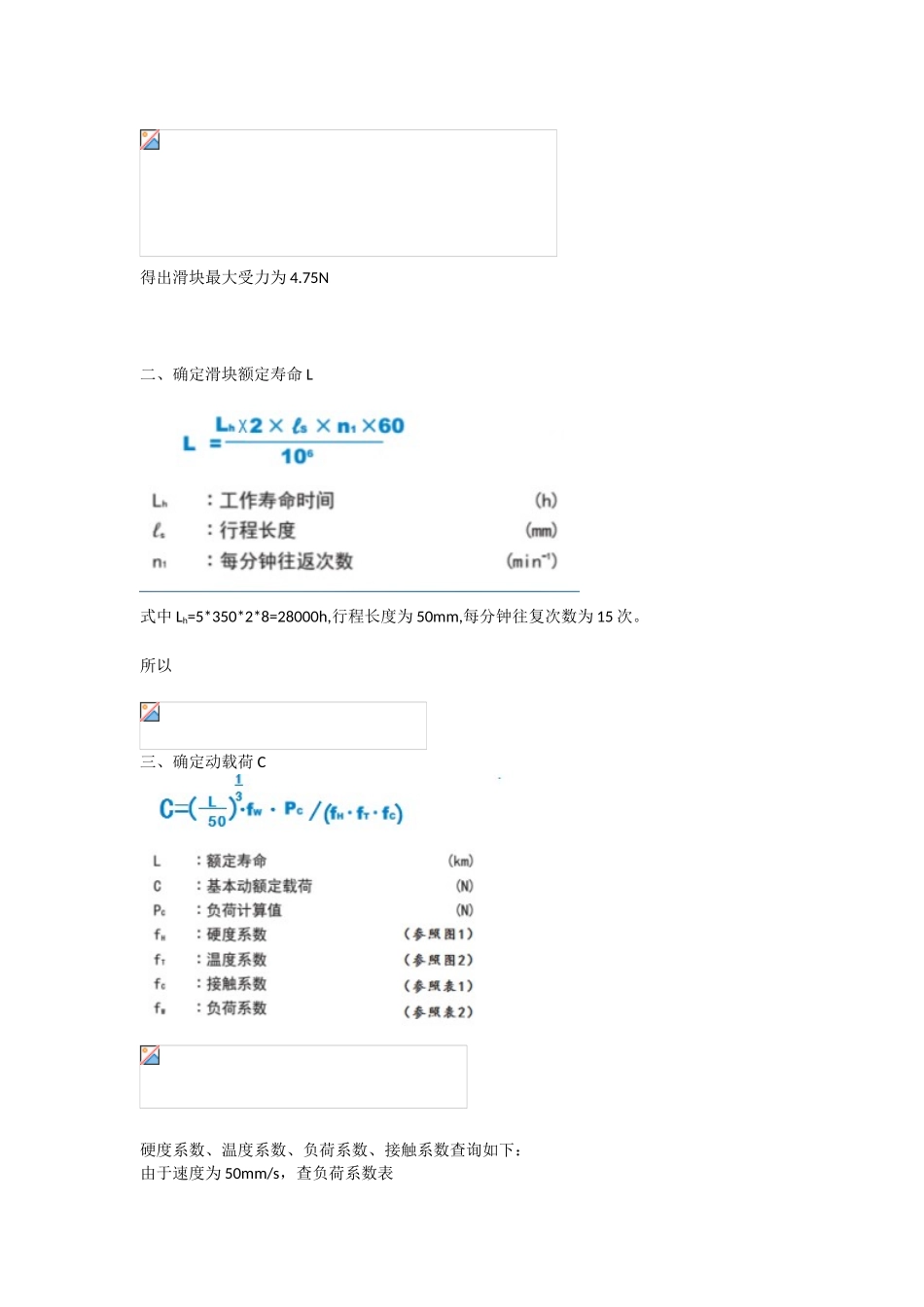

单导轨单滑块（惯性力起作用垂直布局）选型（布置形式如图竖直布局）已知方案布置如上图所示，气缸带动重量 1kg 物体垂直方向运动,每分钟进给 15 次，运行距离 50mm。设备每年工作 350 天，每天 2 班制，每班制 8 小时，导轨设计使用年限 5 年。导轨滑块硬度为 58HRC。设备使用最高温度 100°试选择合适滚珠导轨型号。一、确定滑块承受的最大力 F1.确定质量及偏移量及沿着各方向的力由上图可知质量为 0.78kg,实际计算可以放大质量，本例按 1kg 计算。对比上图确定图中的，h=25.3mm,e=3mm,d=54.9mm由每分钟进给 15 次，可设一个动作 1s，则加速时间设 0.15s速度为 v=0.05/1=0.05m/s得出滑块最大受力为 4.75N二、确定滑块额定寿命 L式中 Lh=5*350*2*8=28000h,行程长度为 50mm,每分钟往复次数为 15 次。所以三、确定动载荷 C硬度系数、温度系数、负荷系数、接触系数查询如下：由于速度为 50mm/s，查负荷系数表得出 fw=1.2由滑块滑动面硬度 58HRC查表得出 fH=0.98由于常温工作查温度系数表得出 fT=1由于是单滑块为通常使用条件查表得出 fC=1四、查样本以上计算得出需要的动载荷为 22N，查表得出 SHS15 的动载荷为 14.2KN 大于 22N，满足要求。（其他牌子的导轨保证查出的导轨的动载荷大于计算结果也可使用）
