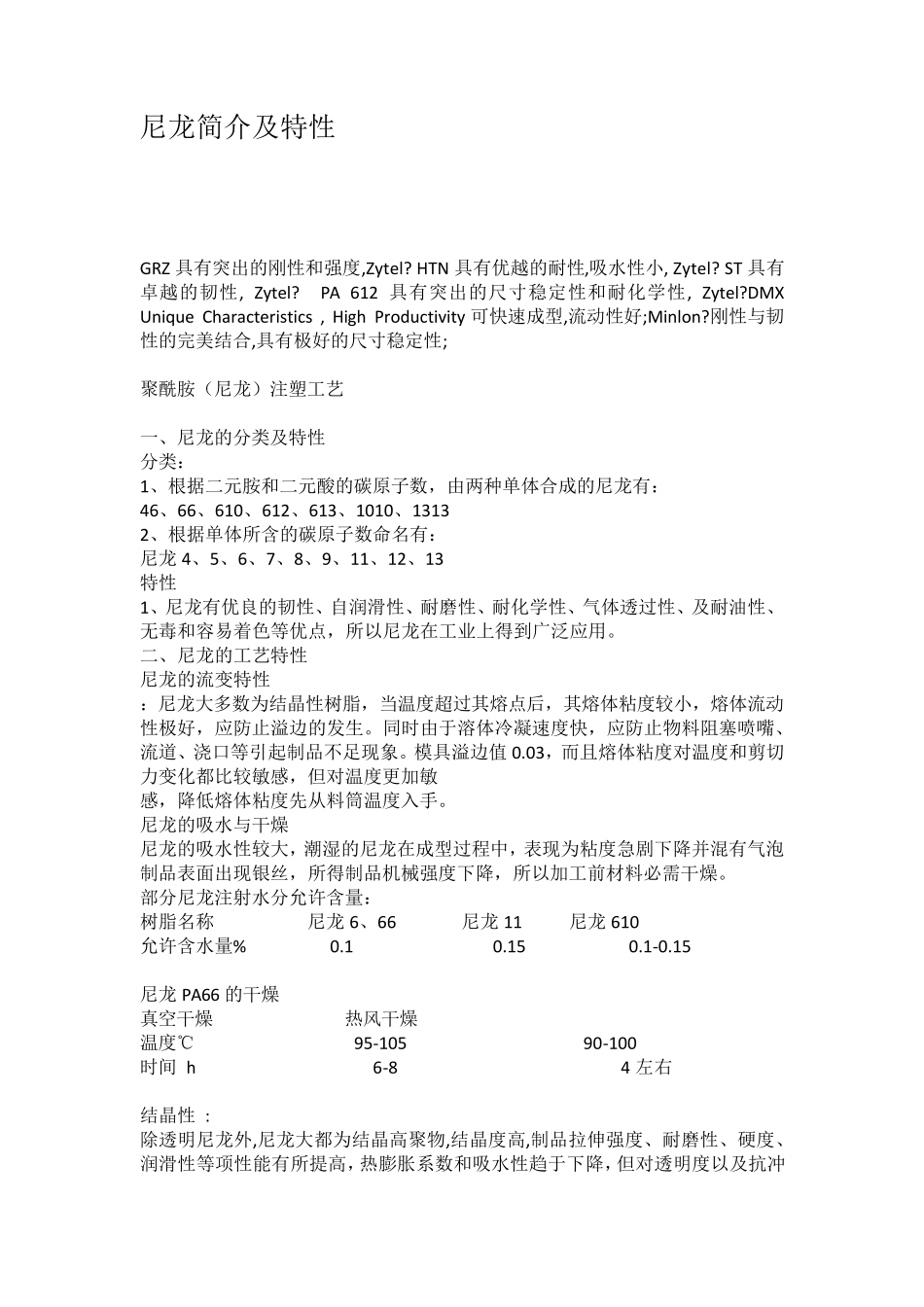

尼龙简介及特性

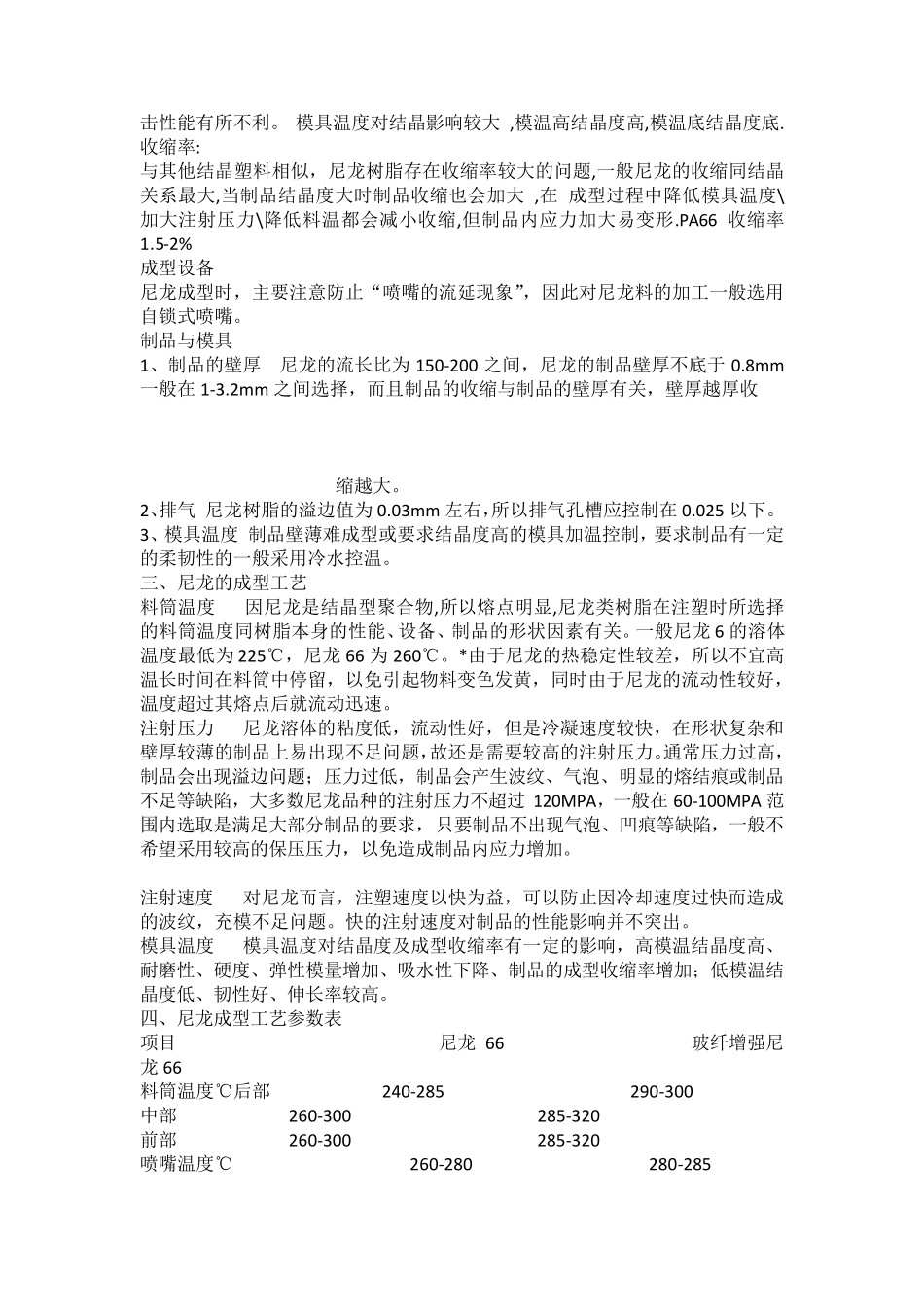

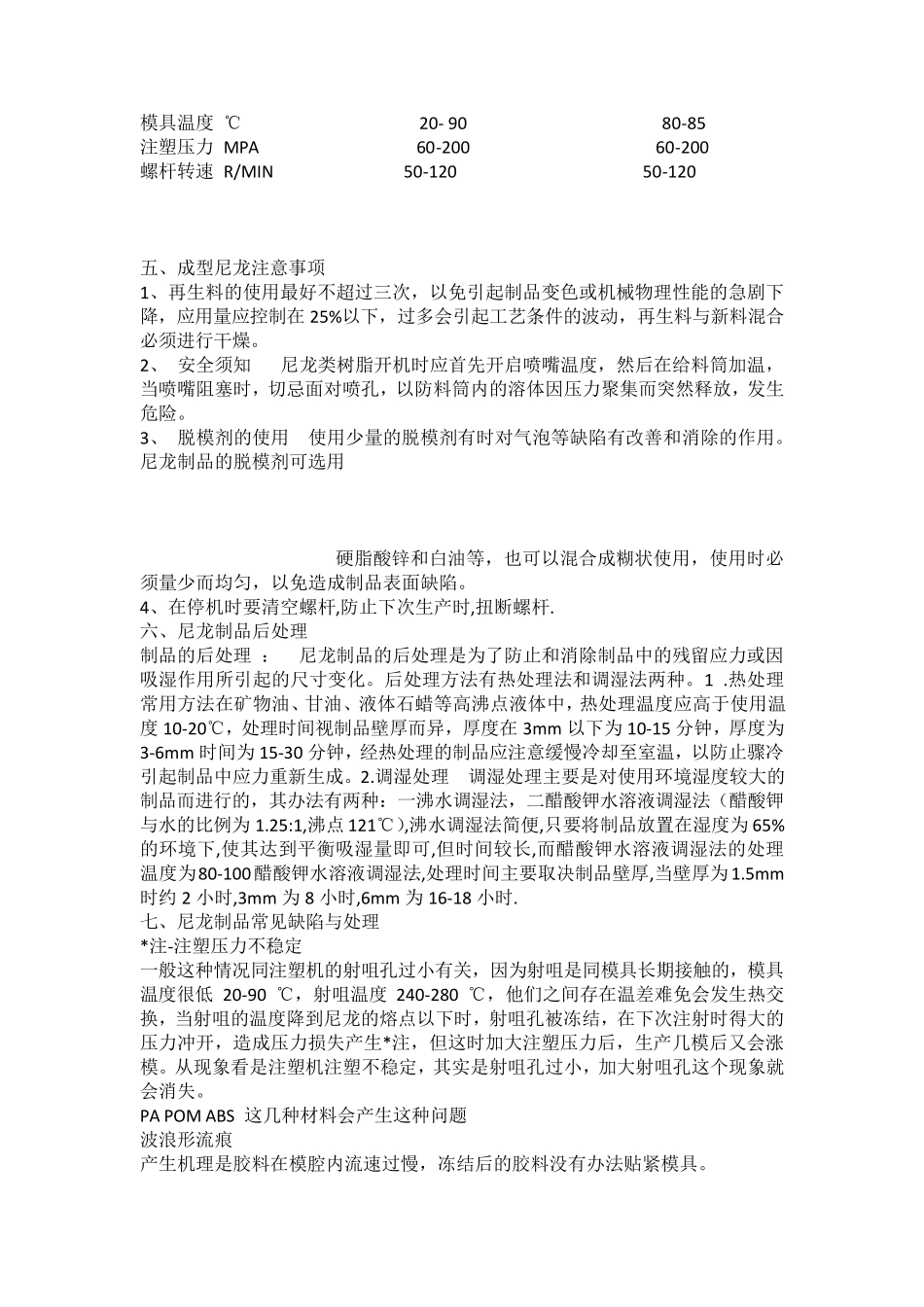

尼龙简介及特性 GRZ 具有突出的刚性和强度,Zytel? HTN 具有优越的耐性,吸水性小, Zytel? ST 具有卓越的韧性, Zytel? PA 612 具有突出的尺寸稳定性和耐化学性, Zytel?DMX Unique Characteristics , High Productivity 可快速成型,流动性好;Minlon?刚性与韧性的完美结合,具有极好的尺寸稳定性; 聚酰胺（尼龙）注塑工艺 一、尼龙的分类及特性 分类： 1、根据二元胺和二元酸的碳原子数，由两种单体合成的尼龙有： 46、66、610、612、613、1010、1313 2、根据单体所含的碳原子数命名有： 尼龙 4、5、6、7、8、9、11、12、13 特性 1、尼龙有优良的韧性、自润滑性、耐磨性、耐化学性、气体透过性、及耐油性、无毒和容易着色等优点，所以尼龙在工业上得到广泛应用。 二、尼龙的工艺特性 尼龙的流变特性 ：尼龙大多数为结晶性树脂，当温度超过其熔点后，其熔体粘度较小，熔体流动性极好，应防止溢边的发生。同时由于溶体冷凝速度快，应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象。模具溢边值0.03，而且熔体粘度对温度和剪切力变化都比较敏感，但对温度更加敏 感，降低熔体粘度先从料筒温度入手。 尼龙的吸水与干燥 尼龙的吸水性较大，潮湿的尼龙在成型过程中，表现为粘度急剧下降并混有气泡制品表面出现银丝，所得制品机械强度下降，所以加工前材料必需干燥。 部分尼龙注射水分允许含量： 树脂名称 尼龙 6、66 尼龙 11 尼龙 610 允许含水量% 0.1 0.15 0.1-0.15 尼龙 PA66 的干燥 真空干燥 热风干燥 温度℃ 95-105 90-100 时间 h 6-8 4 左右 结晶性 : 除透明尼龙外,尼龙大都为结晶高聚物,结晶度高,制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提高，热膨胀系数和吸水性趋于下降，但对透明度以及抗冲击性能有所不利。 模具温度对结晶影响较大 ,模温高结晶度高,模温底结晶度底. 收缩率: 与其他结晶塑料相似，尼龙树脂存在收缩率较大的问题,一般尼龙的收缩同结晶关系最大,当制品结晶度大时制品收缩也会加大 ,在 成型过程中降低模具温度\加大注射压力\降低料温都会减小收缩,但制品内应力加大易变形.PA66 收缩率1.5-2% 成型设备 尼龙成型时，主要注意防止“喷嘴的流延现象”，因此对尼龙料的加工一般选用自锁式喷嘴。 制品与模具 1、制品的壁厚 尼龙的流长比为 150-200 之间，尼龙的制品壁厚不底于 0.8m m一般在1-3.2m m 之间选择，而且制品的收缩与制品的壁厚有关，...
