局部通风设计VIP专享

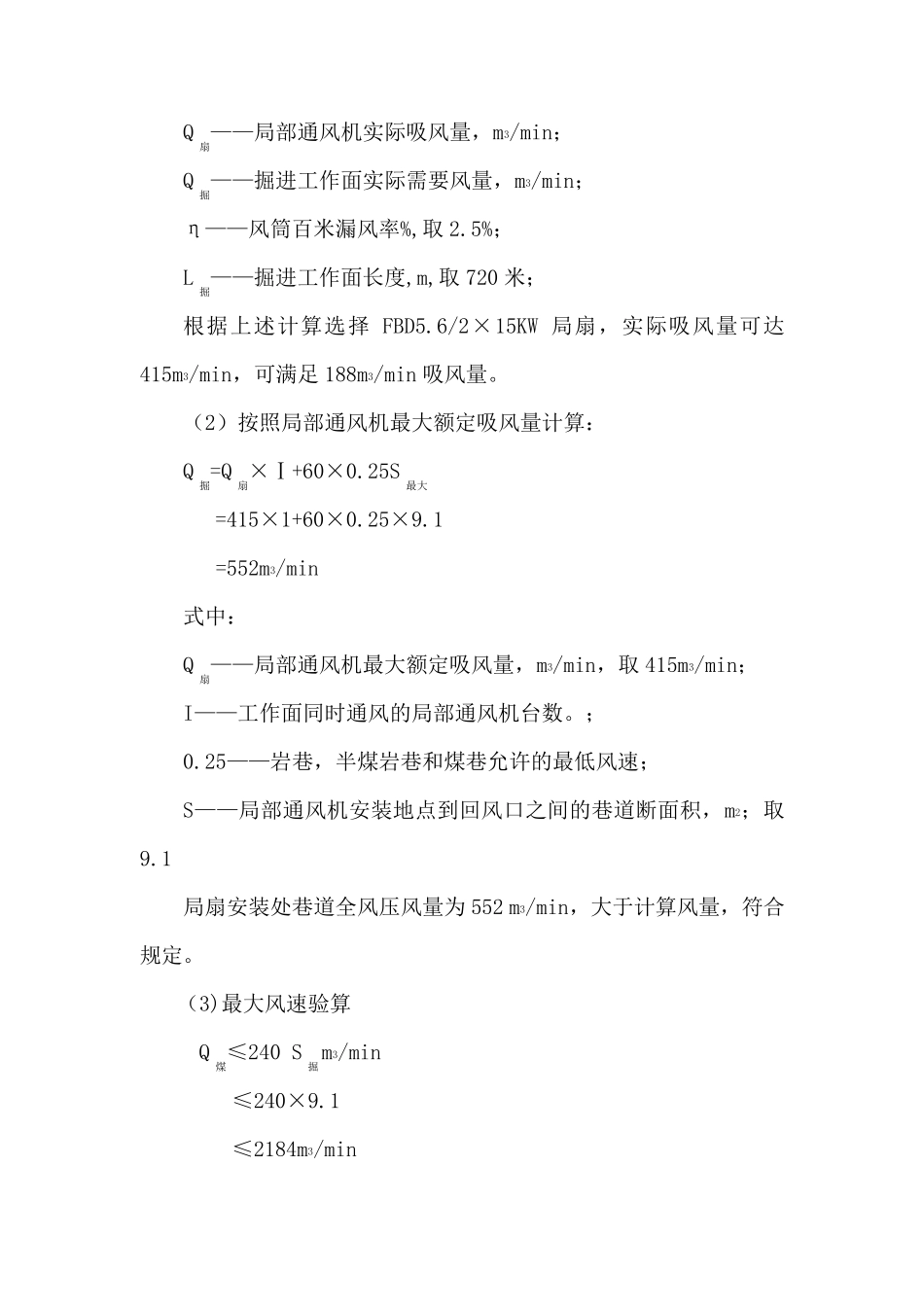

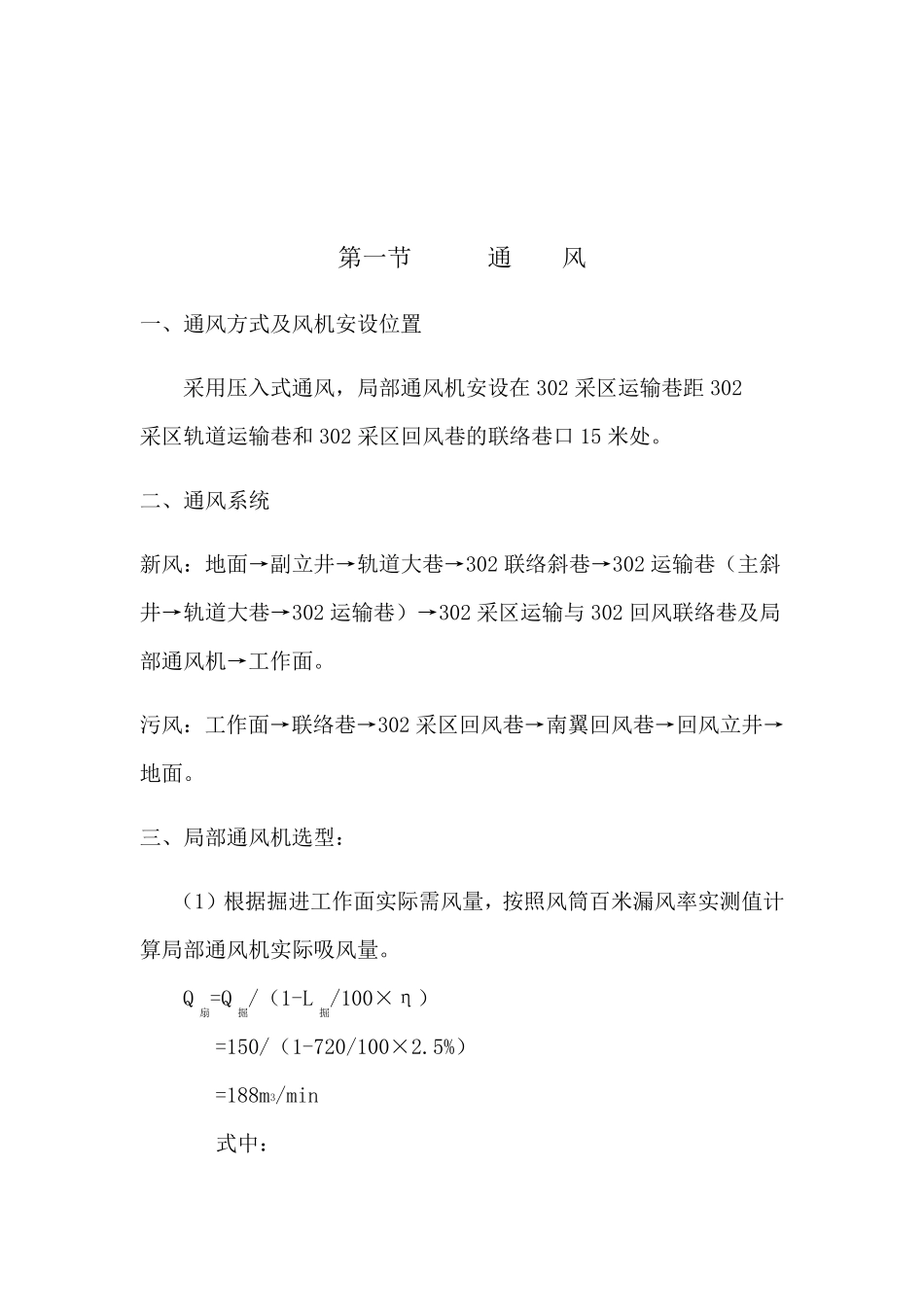

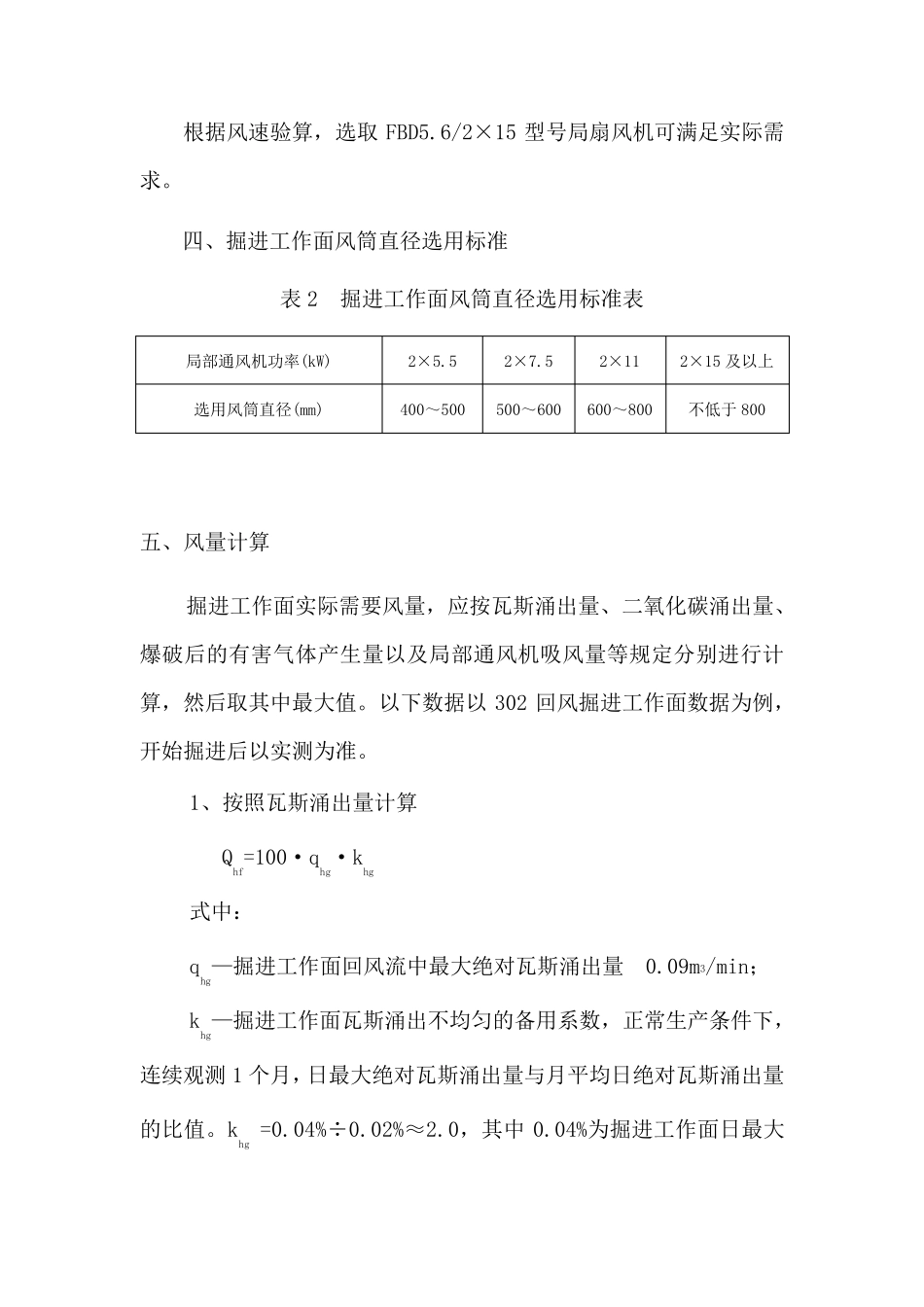

第一节 通 风 一、通风方式及风机安设位置 采用压入式通风，局部通风机安设在302 采区运输巷距302 采区轨道运输巷和302 采区回风巷的联络巷口15 米处。 二、通风系统 新风：地面→副立井→轨道大巷→302 联络斜巷→302 运输巷（主斜井→轨道大巷→302 运输巷）→302 采区运输与302 回风联络巷及局部通风机→工作面。 污风：工作面→联络巷→302 采区回风巷→南翼回风巷→回风立井→地面。 三、局部通风机选型： （1）根据掘进工作面实际需风量，按照风筒百米漏风率实测值计算局部通风机实际吸风量。 Q扇=Q掘/（1-L掘/100×η） =150/（1-720/100×2.5%） =188m3/min 式中： Q扇——局部通风机实际吸风量，m3/min； Q掘——掘进工作面实际需要风量，m3/min； η——风筒百米漏风率%,取2.5%； L掘——掘进工作面长度,m,取720 米； 根据上述计算选择FBD5.6/2×15KW 局扇，实际吸风量可达415m3/min，可满足 188m3/min 吸风量。 （2）按照局部通风机最大额定吸风量计算： Q掘=Q扇×Ⅰ+60×0.25S最大 =415×1+60×0.25×9.1 =552m3/min 式中： Q扇——局部通风机最大额定吸风量，m3/min，取415m3/min； I——工作面同时通风的局部通风机台数。； 0.25——岩巷，半煤岩巷和煤巷允许的最低风速； S——局部通风机安装地点到回风口之间的巷道断面积，m2；取9.1 局扇安装处巷道全风压风量为 552 m3/min，大于计算风量，符合规定。 （3)最大风速验算 Q煤≤240 S掘m3/min ≤240×9.1 ≤2184m3/min 根据风速验算，选取FBD5.6/2×15 型号局扇风机可满足实际需求。 四、掘进工作面风筒直径选用标准 表2 掘进工作面风筒直径选用标准表 局部通风机功率(kW) 2×5.5 2×7.5 2×11 2×15 及以上 选用风筒直径(mm) 400～500 500～600 600～800 不低于800 五、风量计算 掘进工作面实际需要风量，应按瓦斯涌出量、二氧化碳涌出量、爆破后的有害气体产生量以及局部通风机吸风量等规定分别进行计算，然后取其中最大值。以下数据以302 回风掘进工作面数据为例，开始掘进后以实测为准。 1、按照瓦斯涌出量计算 Qhf=100·qhg·khg 式中： qhg—掘进工作面回风流中最大绝对瓦斯涌出量 0.09m3/min； khg—掘进工作面瓦斯涌出不均匀的备用系数，正常生产条件下，连续观测1 个月，日最大绝对瓦斯涌出量与月平均日绝对瓦斯涌出量的比值。khg =0.04%÷0.02%≈2.0，其中0.04%为掘进工作面日最大瓦斯浓度...
