居住建筑节能计算

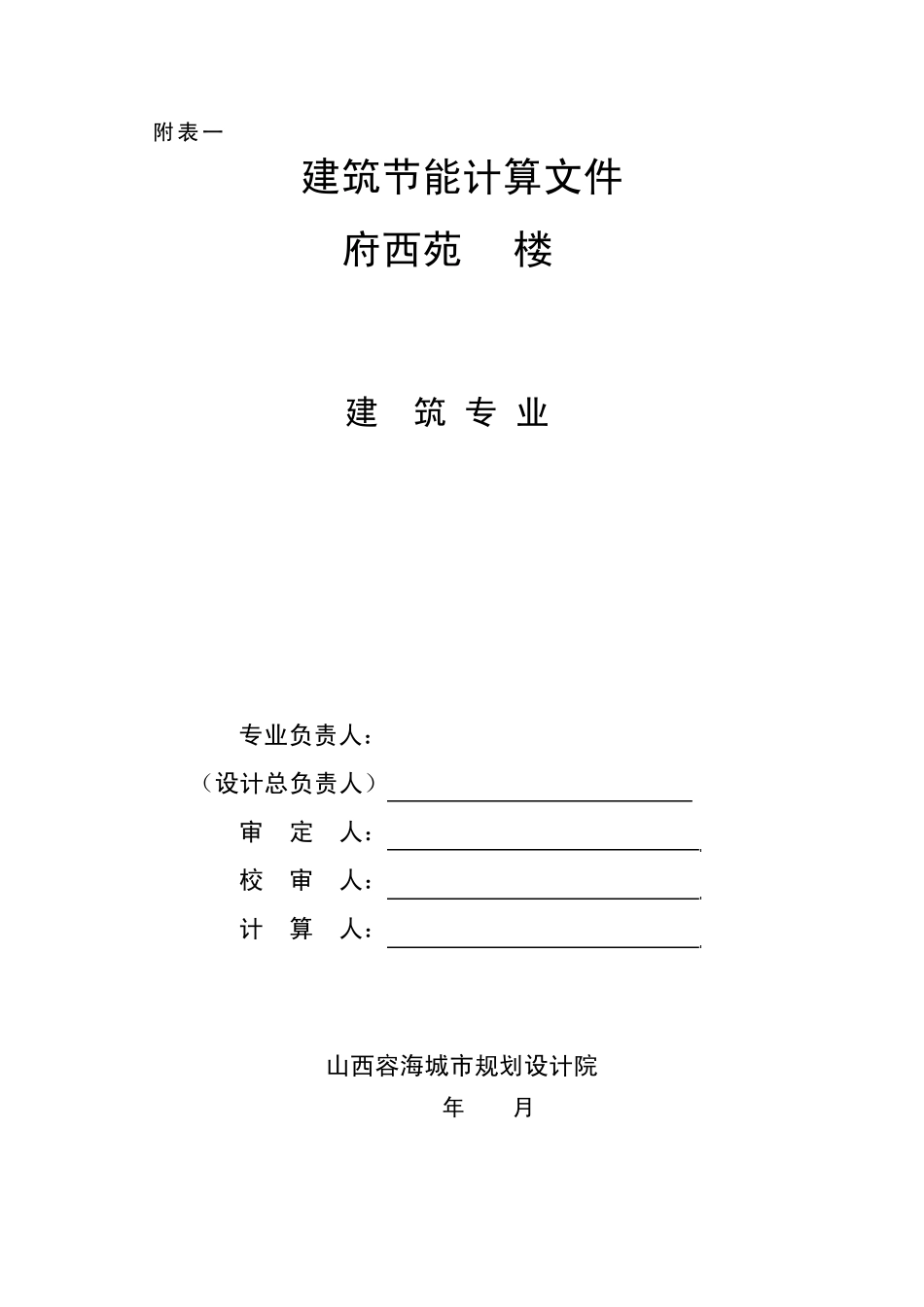

附表一 建筑节能计算文件 府西苑 2#楼 建 筑 专 业 专业负责人： （设计总负责人） 审 定 人： 校 审 人： 计 算 人： 山西容海城市规划设计院 2012年 10 月 1 目录 一、工程概况 第 1 页 二、维护结构节能计算 第 1 页 三、定维护结构的传热系数及保温措施 第 1～5 页 第 4 页 四、设计结论 第 6 页 五、设计建筑结构做法表 第 6 页 表 E.0.1 居住建筑节能设计维护结构热工性能参数表 2 一、工程概况： 本工程为柳林贺昌村委，府西苑2#住宅楼。 本楼总建筑面积9545.5㎡，其中地上建筑面积8200.02㎡，地下建筑面积为1345.48㎡。层数为11层，一层为商业网点，二至十一层为住宅。建筑高度为36.6m。 结构类型为钢筋混凝土框架剪力墙结构。 二、维护结构节能计算： 执行《居住建筑节能设计标准》DBJ04-242-2012，柳林县属于寒冷（A）区，设计时，首先计算体型系数、窗墙比，再决定采用节能设计方法。 1．体形系数计算：（S） 1）外表面积计算（A） 1766.88+1766.88+869.25+869.25+1041.90 =6314.16㎡ 2）体积计算（V） 1041.90x5.1+44.86x3.9x3+726.45x30=27632.05 m³ 3）体形 系数 （S） S=A/V=6314.16/27632.05=0.23<0.3 2．各朝向窗墙比计算 1) 南 向 窗墙比 a、门 窗面积 3 门窗面积明细表 窗 号 洞口尺寸（m） 每樘面积（m2） 樘数（个） 面积计算（m2） PC2118 2.1X1.8 3.78 36 136.08 PC2115 2.1X1.5 3.15 4 12.60 C2418 2.4X1.8 4.32 18 77.76 C2415 2.4X1.5 3.60 2 7.20 MQ1 3.0X1.8 5.40 20 108 MQ2 4.2X1.8 7.56 20 151.20 MQ3 9.2X1.8 16.56 10 165.60 MQ5 42.3X3.9 164.97 1 164.97 合 计 816.33 b、墙面积 49x30+47.2x5.1+4.8x3.9x3=1766.88㎡ c、窗墙比 窗墙比：816.33/1766.88=0.46 2）北向窗墙比 a、门窗面积 门窗面积明细表 窗 号 洞口尺寸（m） 每樘面积（m2） 樘数（个） 面积计算（m2） C0915 0.9X1.5 1.35 40 54.00 C1512 1.5X1.2 1.80 3 5.40 C1515 1.5X1.5 2.25 93 209.25 C1815 1.8X1.5 2.70 20 54.00 MQ4 5.0X1.5 7.50 20 150.00 MQ4(1F) 5.0X3.3 16.50 2 33.00 MLC2430 2.4X3.0 7.20 5 36.00 合 计 541.62 4 b、墙面积 49x30+47.2x5.1+4.8x3.9x3=1766.88 ㎡ c、窗墙比 窗墙比：541.65/1766.88=0.30 3）东向窗墙比 a、门窗面...
