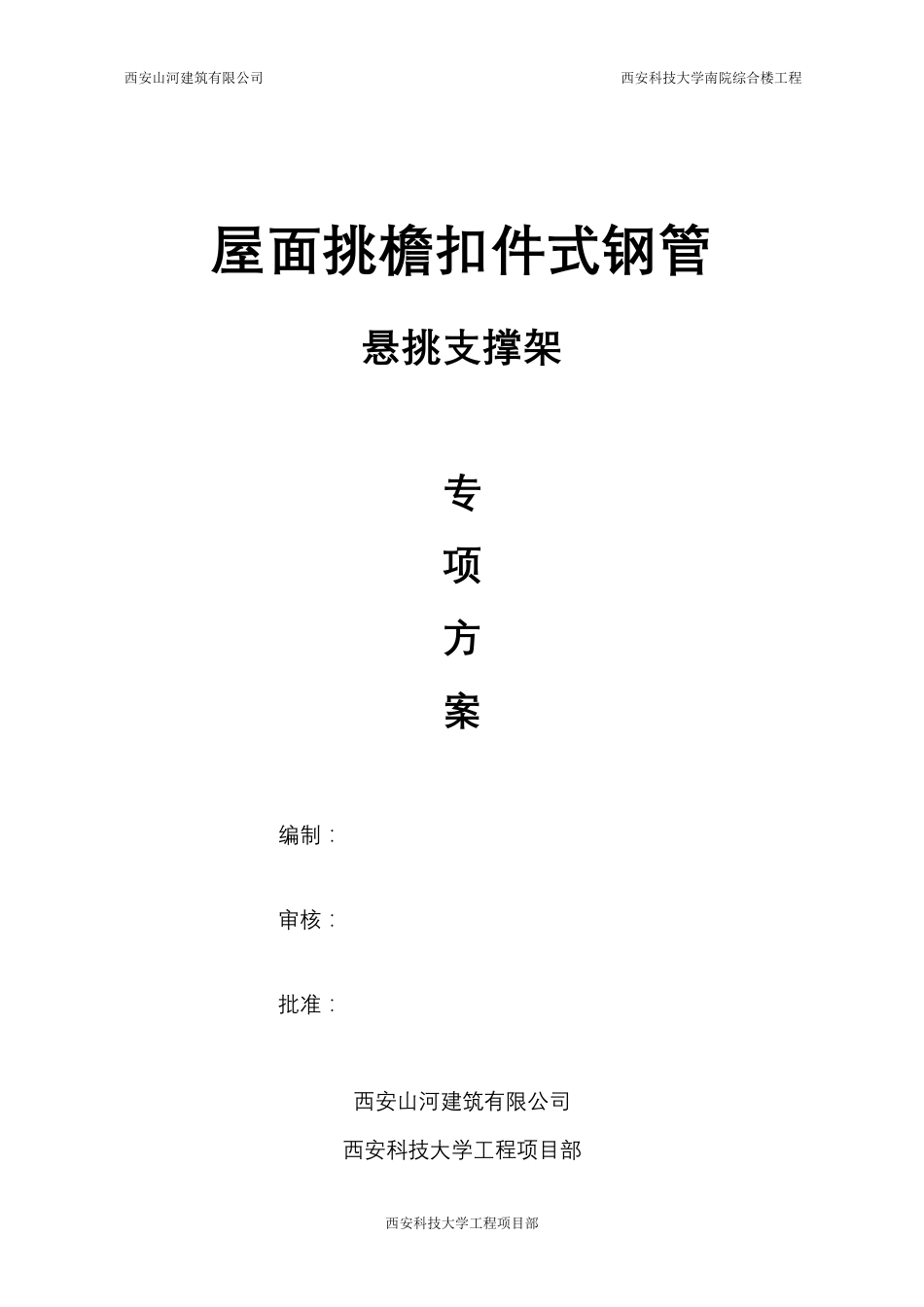

屋面挑檐扣件式钢管悬挑支撑架及方案

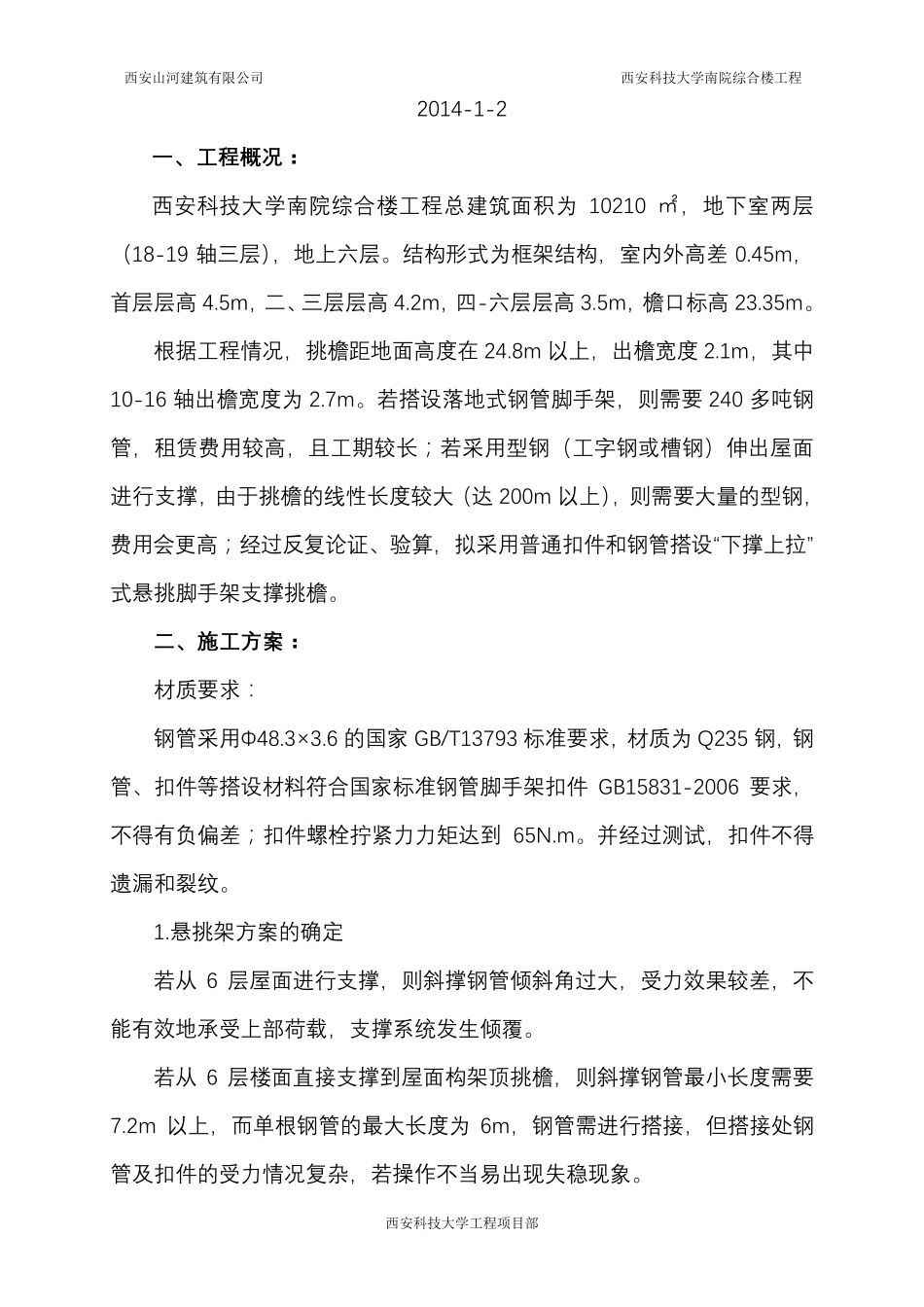

西安山河建筑有限公司 西安科技大学南院综合楼工程 西安科技大学工程项目部 屋 面 挑 檐 扣 件 式 钢 管 悬 挑 支 撑 架 专 项 方 案 编 制 ： 审 核 ： 批 准 ： 西 安 山 河 建 筑 有 限 公 司 西 安 科 技 大 学 工 程 项 目 部 西安山河建筑有限公司 西安科技大学南院综合楼工程 西安科技大学工程项目部 2014-1-2 一 、 工 程 概 况 ： 西安科技大学南院综合楼工程总建筑面积为 10210 ㎡，地下室两层（18-19 轴三层），地上六层。结构形式为框架结构，室内外高差 0.45m，首层层高 4.5m，二、三层层高 4.2m，四-六层层高 3.5m，檐口标高 23.35m。 根据工程情况，挑檐距地面高度在 24.8m 以上，出檐宽度 2.1m，其中10-16 轴出檐宽度为 2.7m。若搭设落地式钢管脚手架，则需要 240 多吨钢管，租赁费用较高，且工期较长；若采用型钢（工字钢或槽钢）伸出屋面进行支撑，由于挑檐的线性长度较大（达 200m 以上），则需要大量的型钢，费用会更高；经过反复论证、验算，拟采用普通扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐。 二 、 施 工 方 案 ： 材质要求： 钢管采用Φ48.3×3.6 的国家 GB/T13793 标准要求，材质为 Q235 钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求，不得有负偏差；扣件螺栓拧紧力力矩达到 65N.m。并经过测试，扣件不得遗漏和裂纹。 1.悬挑架方案的确定 若从 6 层屋面进行支撑，则斜撑钢管倾 斜角 过大，受 力效 果 较差，不能 有效 地承 受 上部 荷 载 ，支撑系 统 发 生 倾 覆 。 若从 6 层楼面直 接 支撑到屋面构架顶 挑檐，则斜撑钢管最 小 长度需要7.2m 以上，而 单 根钢管的最 大长度为 6m，钢管需进行搭接 ，但 搭接 处 钢管及 扣件的受 力情况复杂 ，若操 作 不当 易 出现 失 稳 现 象 。 西安山河建筑有限公司 西安科技大学南院综合楼工程 西安科技大学工程项目部 经 过 研 究 ， 我 们 采 用 了 如 下 支 撑 方 式 ： 在 屋 面 构 架 层 搭 设 垂 直 支 撑 系统 （ 与 满 堂 内 脚 手 架 搭 设 方 式 相 同 ），从 5 层 楼 面 搭 设 斜 向 支 撑 系 统 ， 支 撑屋 面 构 架 层 的 脚 手 架 ， 同 时 在 屋 面 构 架 层 设 置 斜 拉 杆 ...
