屋顶分布式光伏电站设计及施工方案

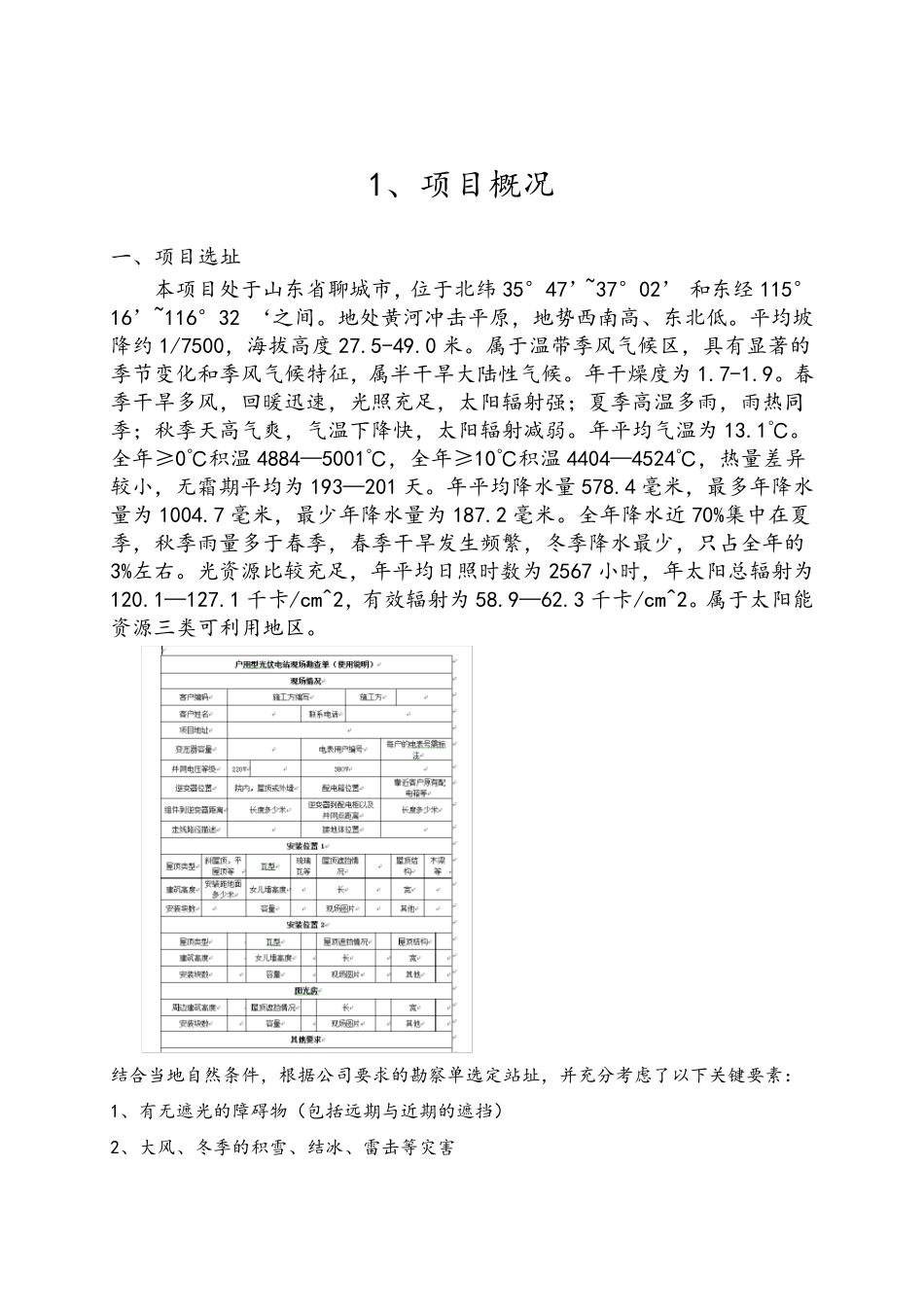

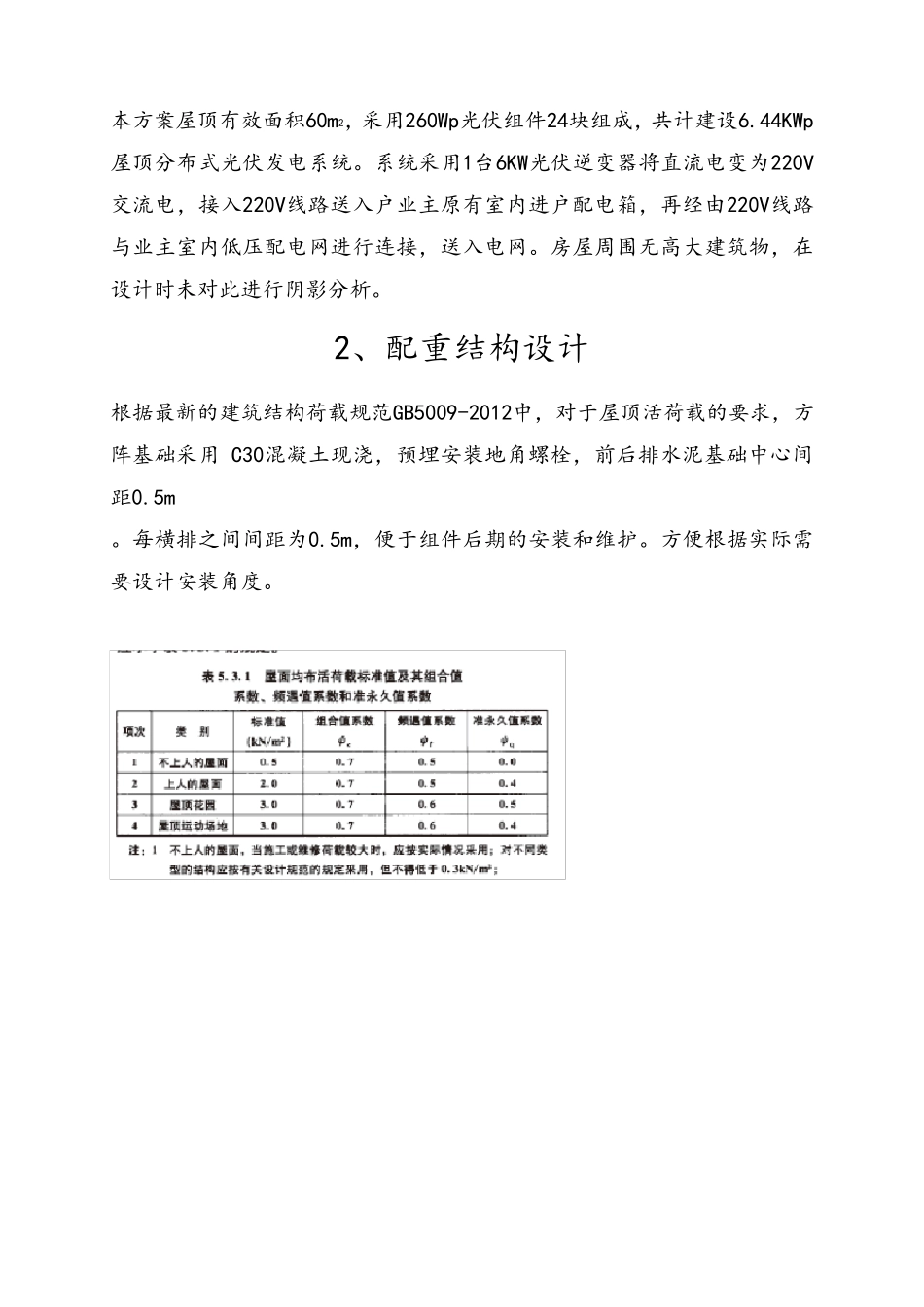

设 计 方 案 恒阳 2017年 6 月 1、项目概况 一、项目选址 本项目处于山东省聊城市，位于北纬35°47’~37°02’ 和东经 115°16’~116°32 ‘之间。地处黄河冲击平原，地势西南高、东北低。平均坡降约 1/7500，海拔高度 27.5-49.0 米。属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。年干燥度为 1.7-1.9。春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。年平均气温为 13.1℃。全年≥0℃积温 4884—5001℃，全年≥10℃积温 4404—4524℃，热量差异较小，无霜期平均为 193—201 天。年平均降水量 578.4 毫米，最多年降水量为 1004.7 毫米，最少年降水量为 187.2 毫米。全年降水近 70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的3%左右。光资源比较充足，年平均日照时数为 2567 小时，年太阳总辐射为120.1—127.1 千卡/cm^2，有效辐射为 58.9—62.3 千卡/cm^2。属于太阳能资源三类可利用地区。 结合当地自然条件，根据公司要 求 的勘 察 单 选定 站 址，并 充分 考 虑 了 以 下关 键 要 素 ： 1、有无遮 光的障 碍 物 （ 包 括 远 期与 近期的遮 挡 ） 2、大风、冬季的积雪 、结冰 、雷 击等 灾 害 本方案屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。房屋周围无高大建筑物，在设计时未对此进行阴影分析。 2、配重结构设计 根据最新的建筑结构荷载规范GB5009-2012中，对于屋顶活荷载的要求，方阵基础采用 C30混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距0.5m 。每横排之间间距为0.5m，便于组件后期的安装和维护。方便根据实际需要设计安装角度。 3、光伏系统设计 一、光伏最佳方阵倾斜角与方位 为了保证本项目收益最大化，并且也为了组件安装简便与效果美观，最佳太阳能倾斜角度为 30度，即朝正南向倾斜30度安装。 二、光伏方阵前后最佳间距 为了实现全年的最佳发电量并提高屋面利用率，按冬至日当天 9:00 至15:00 为依据，光伏方阵列不会互相遮挡，此时的前后间距即为最佳间距。组件阵列与阵列间最低点间距保持在 5...
