屋顶的类型及做法

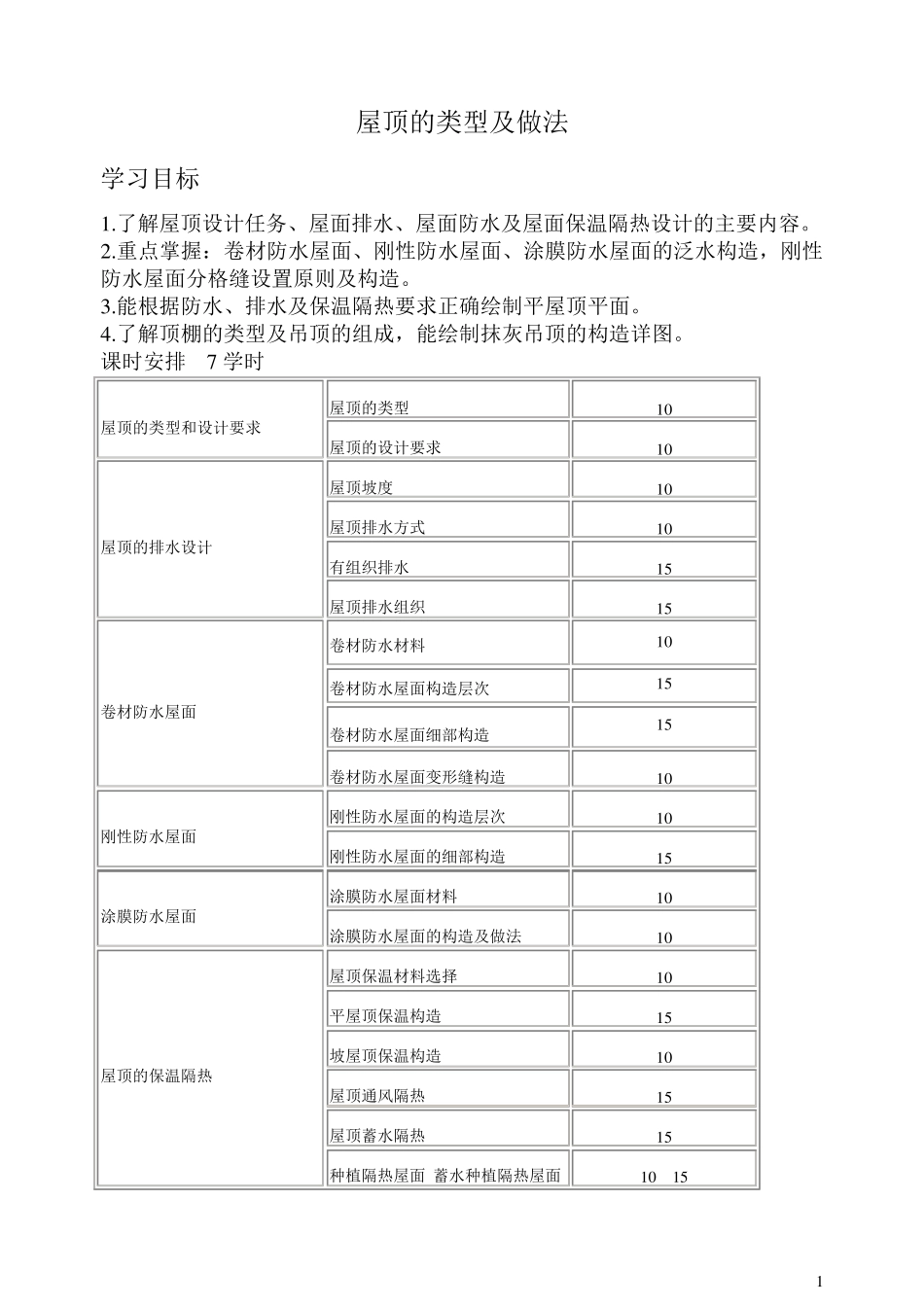

1 屋顶的类型及做法 学习目标 1 .了解屋顶设计任务、屋面排水、屋面防水及屋面保温隔热设计的主要内容。 2 .重点掌握：卷材防水屋面、刚性防水屋面、涂膜防水屋面的泛水构造，刚性防水屋面分格缝设置原则及构造。 3 .能根据防水、排水及保温隔热要求正确绘制平屋顶平面。 4 .了解顶棚的类型及吊顶的组成，能绘制抹灰吊顶的构造详图。 课时安排 7 学时 屋顶的类型和设计要求 屋顶的类型 1 0 屋顶的设计要求 1 0 屋顶的排水设计 屋顶坡度 1 0 屋顶排水方式 1 0 有组织排水 1 5 屋顶排水组织 1 5 卷材防水屋面 卷材防水材料 1 0 卷材防水屋面构造层次 1 5 卷材防水屋面细部构造 1 5 卷材防水屋面变形缝构造 1 0 刚性防水屋面 刚性防水屋面的构造层次 1 0 刚性防水屋面的细部构造 1 5 涂膜防水屋面 涂膜防水屋面材料 1 0 涂膜防水屋面的构造及做法 1 0 屋顶的保温隔热 屋顶保温材料选择 1 0 平屋顶保温构造 1 5 坡屋顶保温构造 1 0 屋顶通风隔热 1 5 屋顶蓄水隔热 1 5 种植隔热屋面 蓄水种植隔热屋面 1 0 1 5 2 第一节 屋顶的组成与形式 一 屋顶的组成 1 面层：暴露在大气中，直接承受自然界各种因素的长期作用。有防水、强度要求。 2 承重结构：承受屋面传来的各种荷载和屋顶自重。 分平面结构：适于建筑内部空间较小的建筑。如屋架、梁板结构 空间结构：适于大型公共建筑。如：薄壳、网架、悬索结构 3 保温隔热层：防止冬季室内热量散失，夏季隔绝太阳辐射的构造层。设置于顶棚和承重结构之间，承重结构与屋顶防火层之间或屋面防水层之间。 4 顶棚：屋顶的底面。 二 屋顶的作用： 1 维护作用，防御自然界的风、雨、雪、霜和日光等的侵袭； 2 沉重作用，承受屋顶上部的荷载，包括风、雪荷载、屋顶自重； 3 支撑作用，对房屋上部的水平支撑作用。 3 三 屋顶形式 屋顶按其外形一般可分为平屋顶、坡屋顶、其它形式的屋顶。 ②坡屋顶 坡屋顶是指屋面坡度较陡的屋顶，其坡度一般在10％以上。 坡屋顶的常见形式有：单坡、双坡、四坡屋顶，硬山及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形攒尖屋顶等。 ①平屋顶 屋面坡度≤5%的建筑屋顶为平屋顶。最常用的排水坡度为2－3％；优点是节约材料，构造简单，顶上便于利用。 ③其它形式的屋顶 随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶...
