屏蔽门验收标准行业规范(重要)

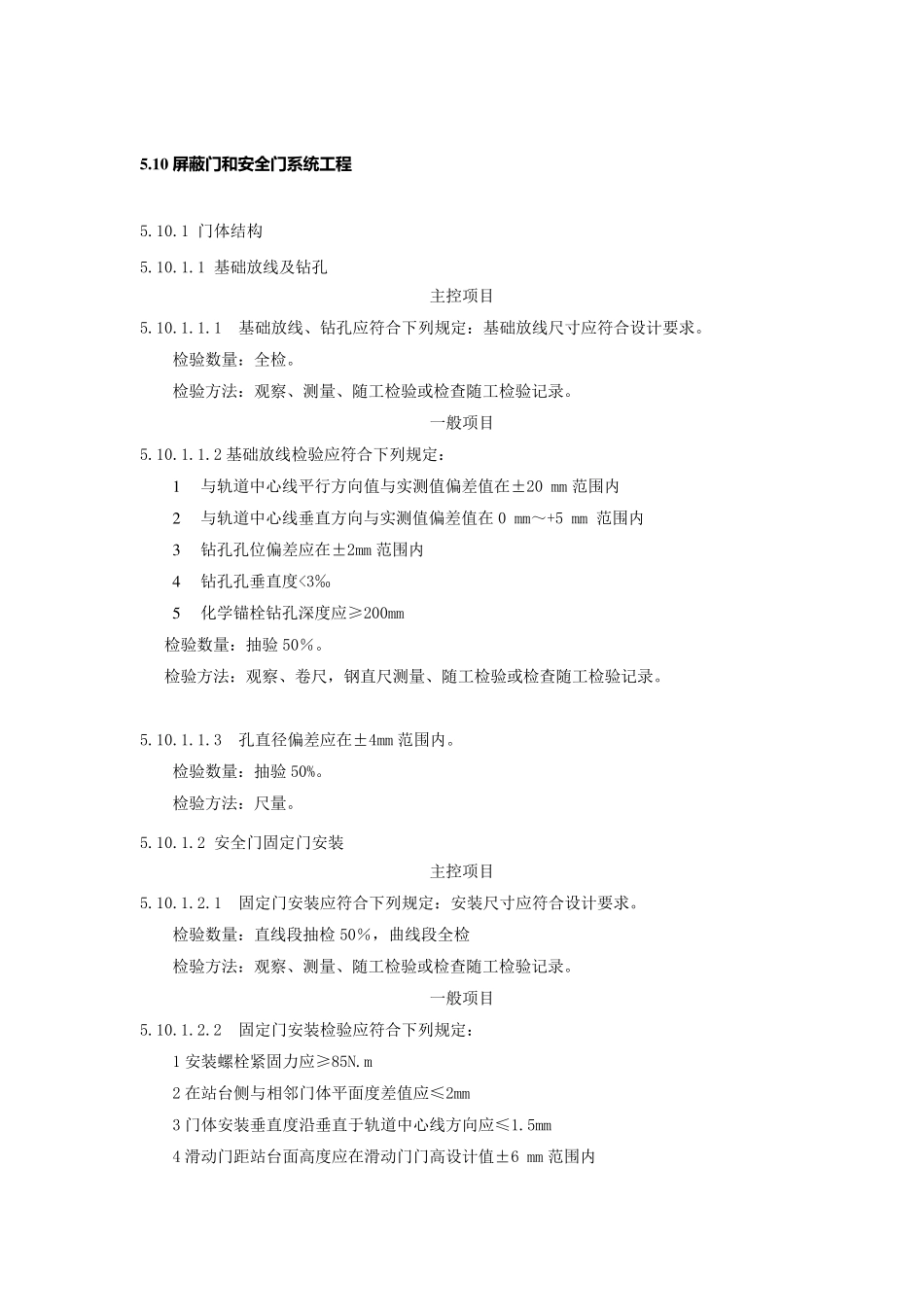

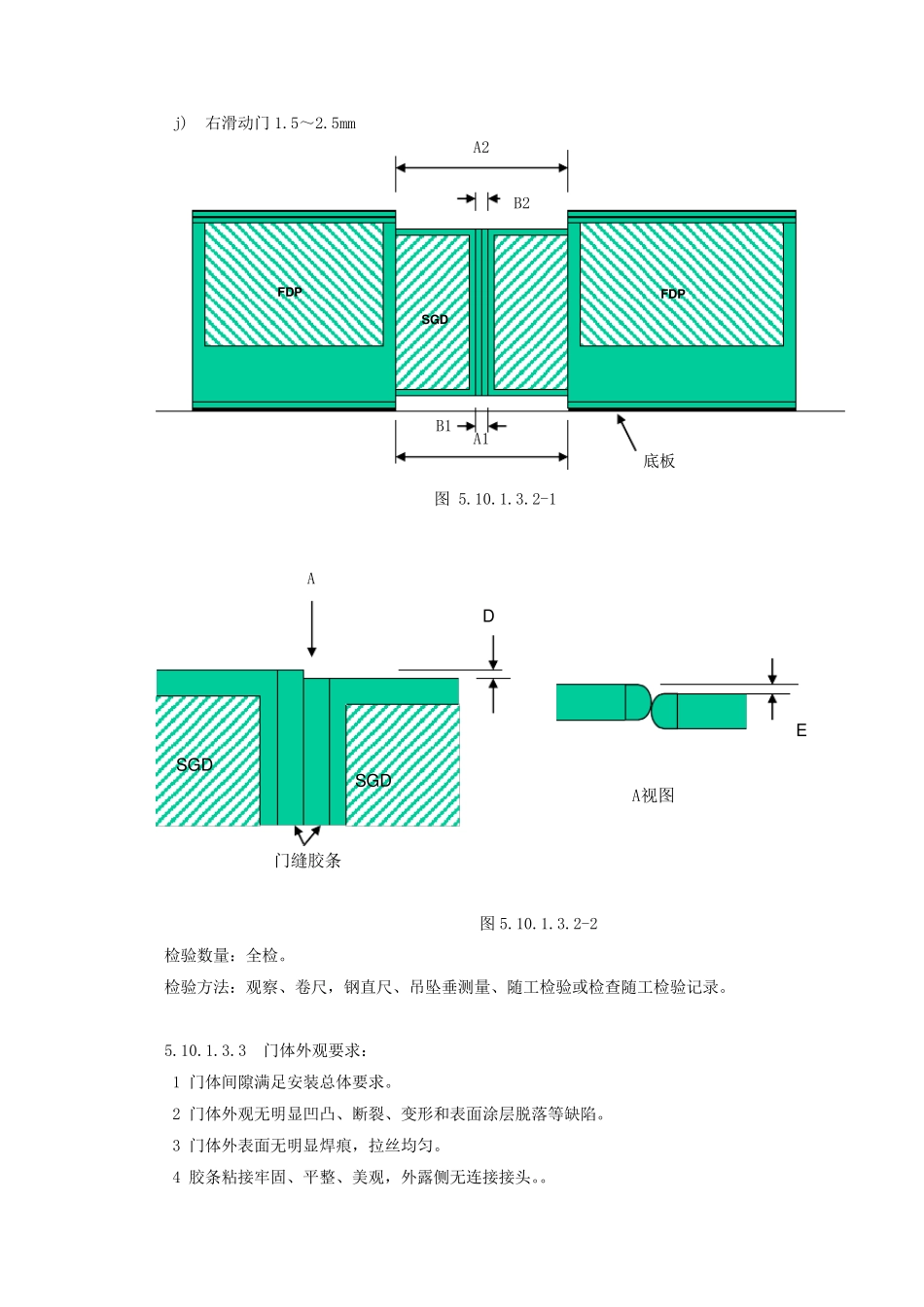

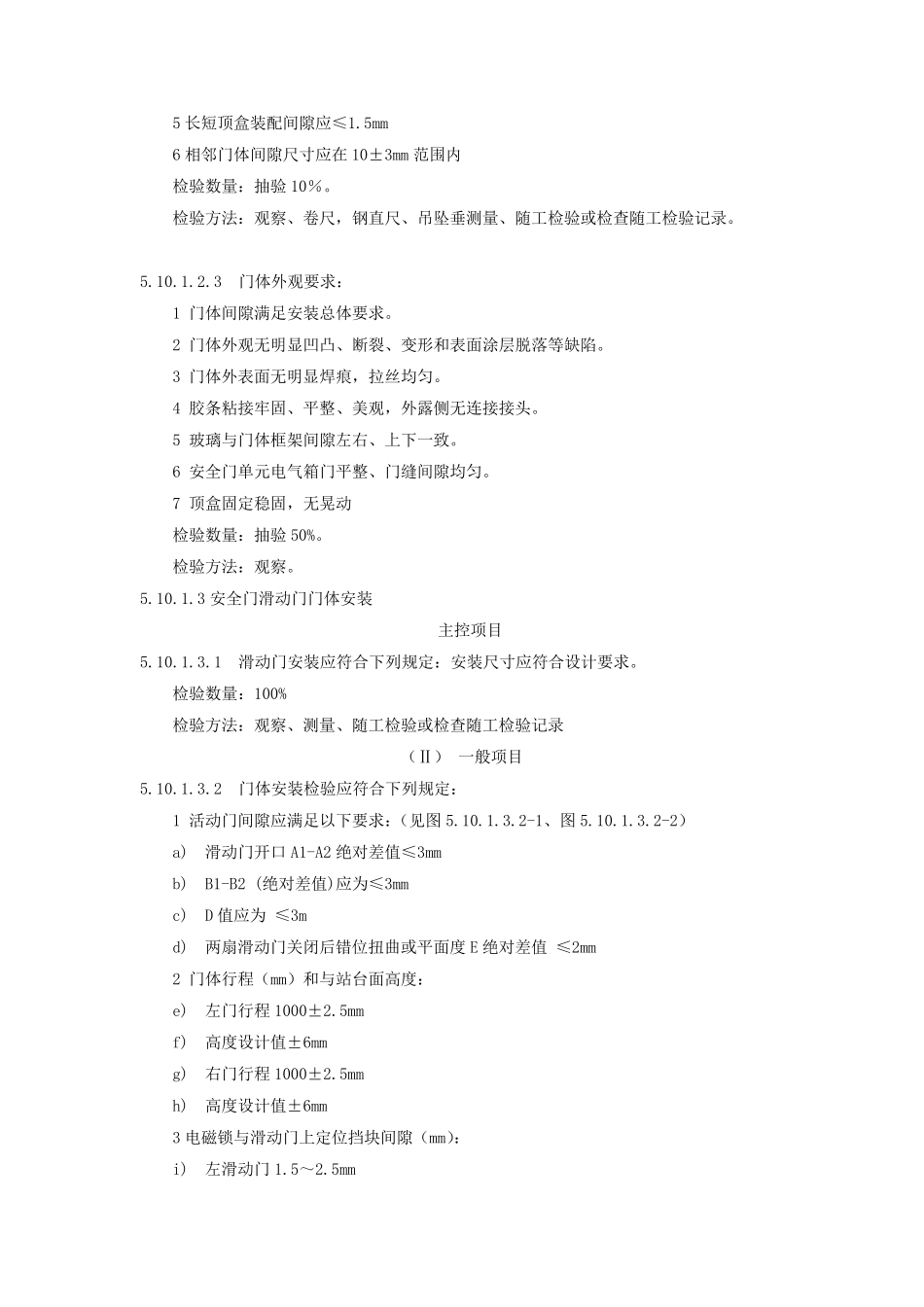

5 .1 0 屏 蔽 门 和 安 全门 系统工程 5.10.1 门体结构 5.10.1.1 基础放线及钻孔 主控项目 5.10.1.1.1 基础放线、钻孔应符合下列规定：基础放线尺寸应符合设计要求。 检验数量：全检。 检验方法：观察、测量、随工检验或检查随工检验记录。 一般项目 5.10.1.1.2 基础放线检验应符合下列规定： 1 与轨道中心线平行方向值与实测值偏差值在±20 mm 范围内 2 与轨道中心线垂直方向与实测值偏差值在0 mm～+5 mm 范围内 3 钻孔孔位偏差应在±2mm 范围内 4 钻孔孔垂直度<3‰ 5 化学锚栓钻孔深度应≥200mm 检验数量：抽验50％。 检验方法：观察、卷尺，钢直尺测量、随工检验或检查随工检验记录。 5.10.1.1.3 孔直径偏差应在±4mm 范围内。 检验数量：抽验50%。 检验方法：尺量。 5.10.1.2 安全门固定门安装 主控项目 5.10.1.2.1 固定门安装应符合下列规定：安装尺寸应符合设计要求。 检验数量：直线段抽检50％，曲线段全检 检验方法：观察、测量、随工检验或检查随工检验记录。 一般项目 5.10.1.2.2 固定门安装检验应符合下列规定： 1 安装螺栓紧固力应≥85N.m 2 在站台侧与相邻门体平面度差值应≤2mm 3 门体安装垂直度沿垂直于轨道中心线方向应≤1.5mm 4 滑动门距站台面高度应在滑动门门高设计值±6 mm 范围内 5 长短顶盒装配间隙应≤1.5mm 6 相邻门体间隙尺寸应在10±3mm 范围内 检验数量：抽验 10％。 检验方法：观察、卷尺，钢直尺、吊坠垂测量、随工检验或检查随工检验记录。 5.10.1.2.3 门体外观要求： 1 门体间隙满足安装总体要求。 2 门体外观无明显凹凸、断裂、变形和表面涂层脱落等缺陷。 3 门体外表面无明显焊痕，拉丝均匀。 4 胶条粘接牢固、平整、美观，外露侧无连接接头。 5 玻璃与门体框架间隙左右、上下一致。 6 安全门单元电气箱门平整、门缝间隙均匀。 7 顶盒固定稳固，无晃动 检验数量：抽验 50%。 检验方法：观察。 5.10.1.3 安全门滑动门门体安装 主控项目 5.10.1.3.1 滑动门安装应符合下列规定：安装尺寸应符合设计要求。 检验数量：100% 检验方法：观察、测量、随工检验或检查随工检验记录 （Ⅱ） 一般项目 5.10.1.3.2 门体安装检验应符合下列规定： 1 活动门间隙应满足以下要求：（见图5.10.1.3.2-1、图5.10.1.3.2-2） a) 滑动门开口A1-A2 绝对差值≤3mm b) B1-B2 (绝对差值)应为≤3mm c) D 值应为 ≤3m d)...
