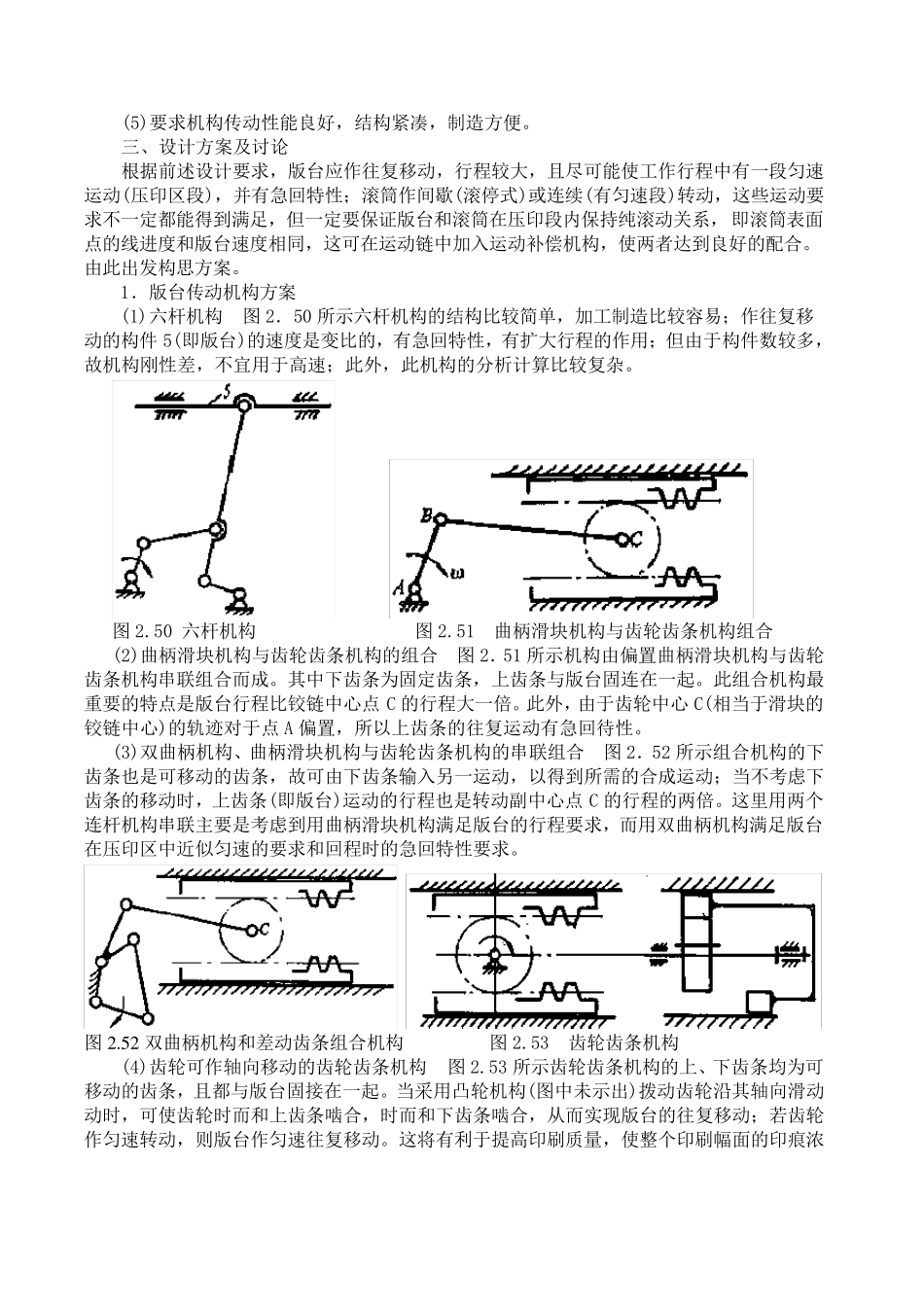

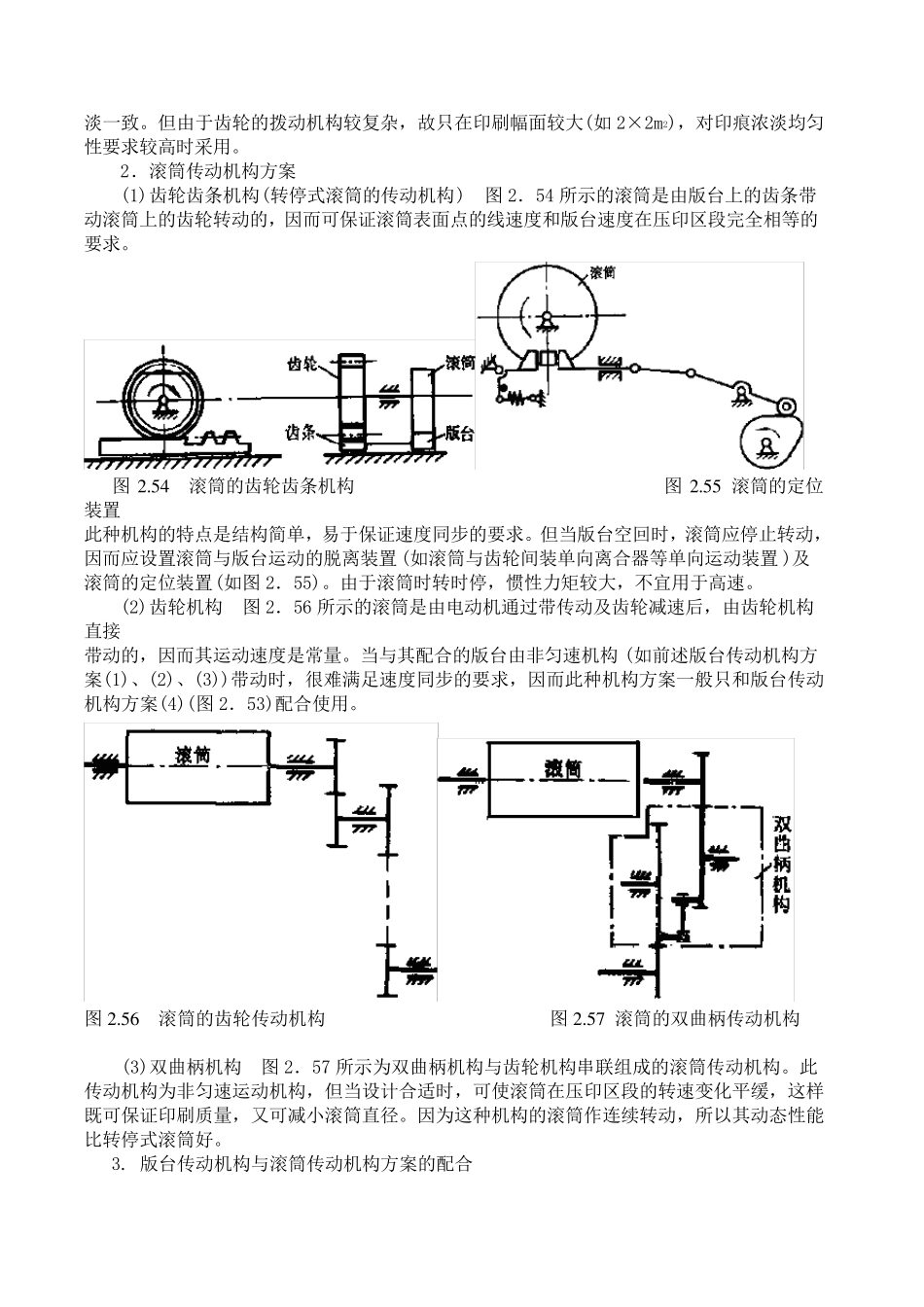

09 平台印刷机主传动机构设计 一、设计圈目 设计平台印刷机主传动机构。 平台印刷机的工作原理是复印原理，即将铅版上凸出的痕迹借助于油墨压印到纸张上。平台印刷机一般由输纸、着墨(即将油墨均匀涂抹在嵌于版台上的铅版上)、压印、收纸等四部分组成。 如图2．48 所示，平台印刷机的压印动作是在卷有纸张的滚筒与嵌有铅版的版台之间进行的。整部机器中各机构的运动均由同一电动机驱动。运动由电动机经过减速装置i 后分成两路，一路经传动机构Ⅰ带动版台作往复直移运动，另一路经传动机构Ⅱ带动滚筒作回转运动。当版台与滚筒接触时，在纸张上压印出字迹或图形。 图2.48 平台印刷机工作原理 图2.49 版台工作行程三区段 版台工作行程中有三个区段(如图2．49 所示)。在第一区段中，送纸、着墨机构(未画出)相继完成输纸、着墨作业；在第二区段，滚筒和版台完成压印动作；在第三区段中，收纸机构进行收纸作业。 本题目所要设计的主传动机构就是指版台的传动机构Ⅰ及滚筒的传动机构Ⅱ。 二、原始数据及设计要求 (1)要求构思合适的机构方案实现平台印刷机的主运动：版台作往复直移运动，滚筒作连续 或间歇转动； (2)为了保证印刷质量，要求在压印过程中，滚筒与版台之间无相对滑动，即在压印区段，滚筒表面点的线速度与版台移动速度相等； (3)为保证整个印刷幅面上的印痕浓淡一致 ，要求版台在压印区内 的速度变 化 限 制 在一定 的范 围 内 (应 尽 可 能 小 )； (4)不 同类 型 的平台印刷机所要求实现的生 产 率 (即每 小 时印刷张数)、版台往复运动的行程长 度及其 它 设计参 数见 下 表： 项 目 类 型 低 速型 高 速型 印刷生 产 率 （ 张/小 时） 1920~2000 4000~4500 版台行程长 度（ mm） 730 795 压印区段长 度（ mm） 440 415 滚筒直径 （ mm） 232 350 电机参 数 功 率 （ KW） 1.5 3.0 转速（ r/min） 940 1450 (5)要求机构传动性能良好，结构紧凑，制造方便。 三、设计方案及讨论 根据前述设计要求，版台应作往复移动，行程较大，且尽可能使工作行程中有一段匀速运动(压印区段)，并有急回特性；滚筒作间歇(滚停式)或连续(有匀速段)转动，这些运动要求不一定都能得到满足，但一定要保证版台和滚筒在压印段内保持纯滚动关系，即滚筒表面点的线进度和版台速度相同，这可在运动链中加入运动补偿机构，使两者达到良好的配合。由此出发构思方案。 ...
