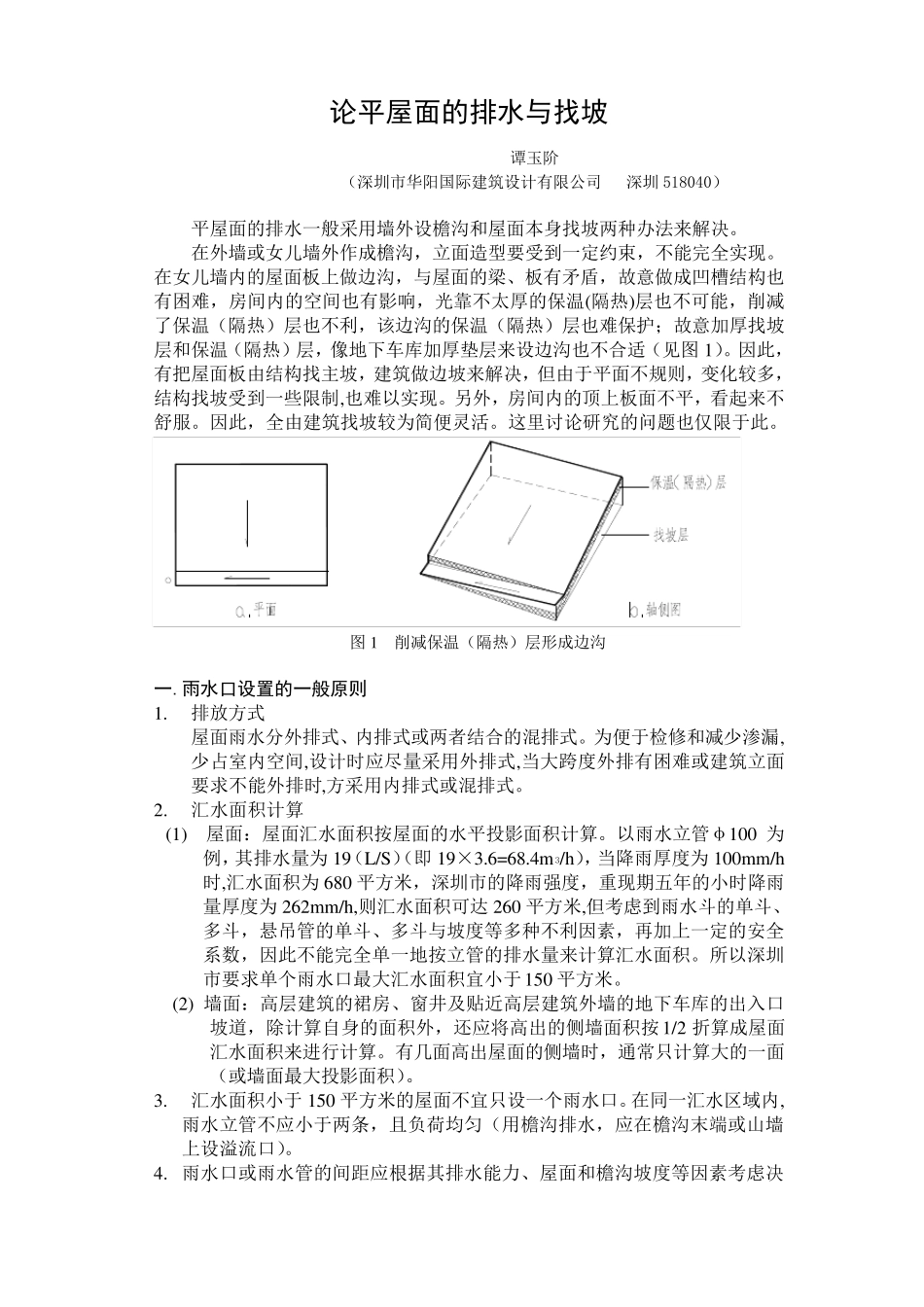

平屋面排水与找坡_第1页
1/11

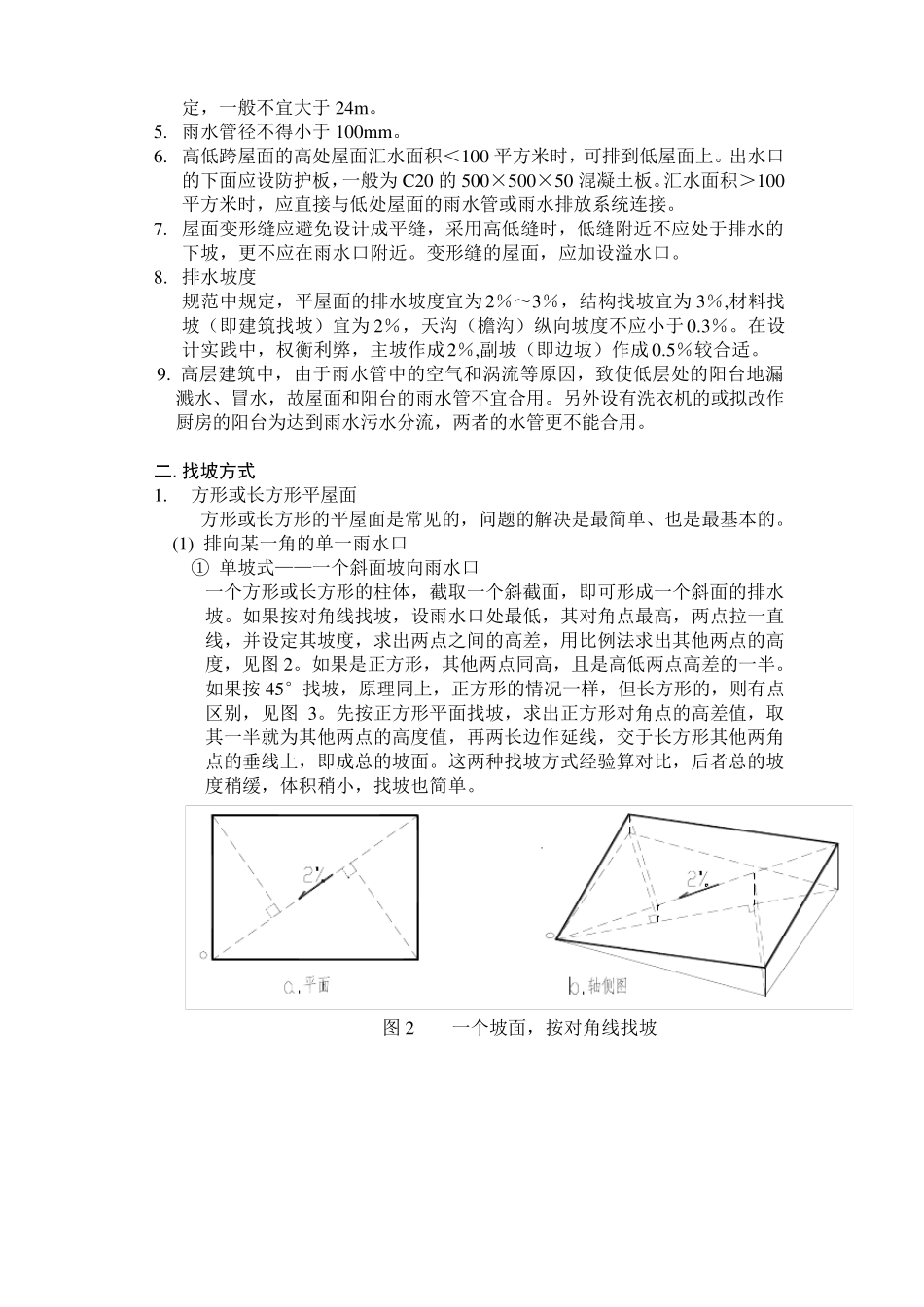

平屋面排水与找坡_第2页
2/11

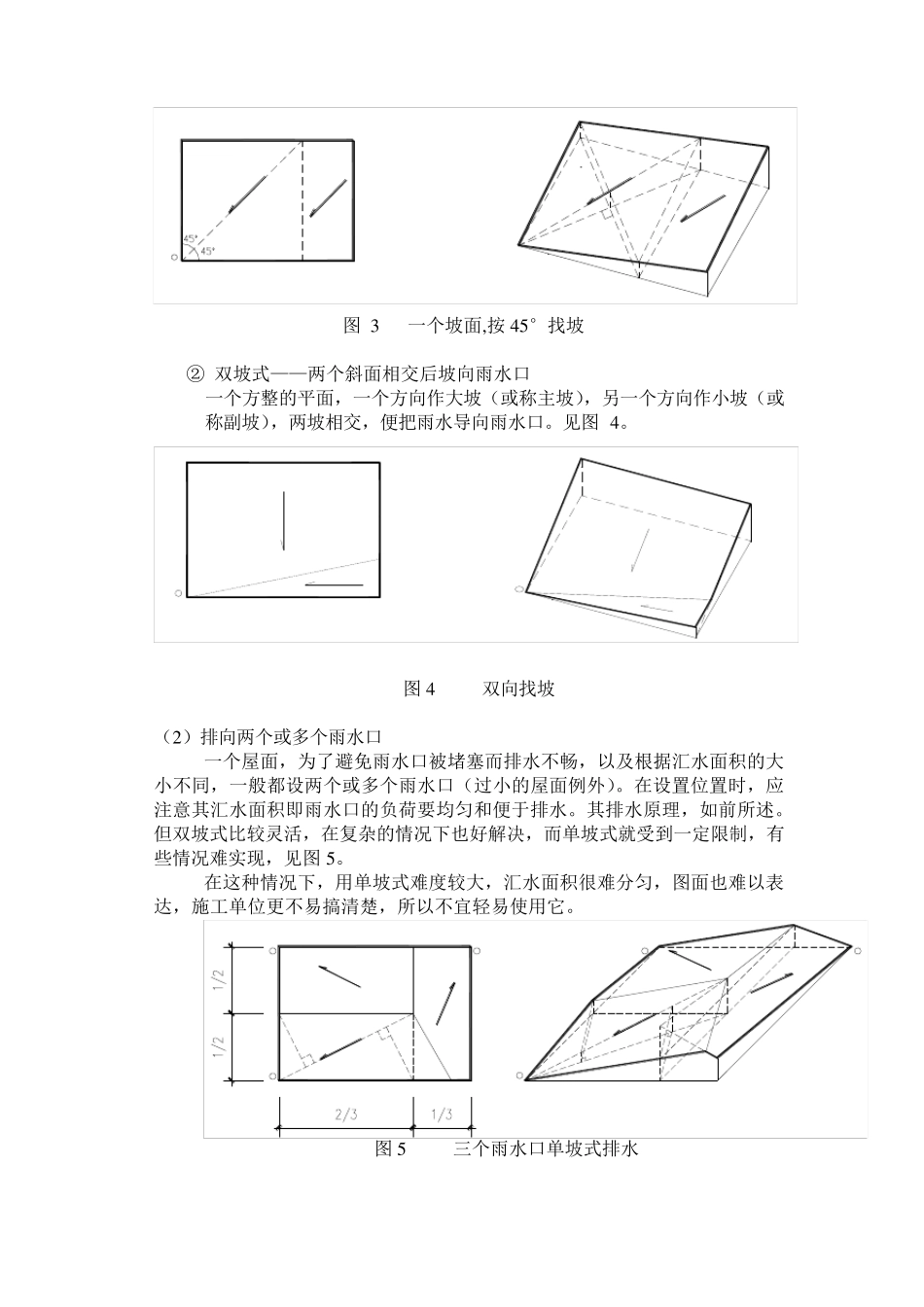

平屋面排水与找坡_第3页
3/11
论平屋面的排水与找坡 谭 玉 阶 ( 深 圳 市 华 阳 国 际 建 筑 设 计 有 限 公 司 深 圳 518040) 平 屋 面 的 排 水 一 般 采 用 墙 外 设 檐 沟 和 屋 面 本 身 找 坡 两 种 办 法 来 解 决 。 在 外 墙 或 女 儿 墙 外 作 成 檐 沟 , 立 面 造 型 要 受 到 一 定 约 束 , 不 能 完 全 实 现 。在 女 儿 墙 内 的 屋 面 板 上 做 边 沟 , 与 屋 面 的 梁 、 板 有 矛 盾 , 故 意 做 成 凹 槽 结 构 也有 困 难 , 房 间 内 的 空 间 也 有 影 响 , 光 靠 不 太 厚 的 保 温 (隔 热 )层 也 不 可 能 , 削 减了 保 温 ( 隔 热 ) 层 也 不 利 , 该 边 沟 的 保 温 ( 隔 热 ) 层 也 难 保 护 ; 故 意 加 厚 找 坡层 和 保 温 ( 隔 热 ) 层 , 像 地 下 车 库 加 厚 垫 层 来 设 边 沟 也 不 合 适 ( 见 图 1)。 因 此 ,有 把 屋 面 板 由 结 构 找 主 坡 , 建 筑 做 边 坡 来 解 决 , 但 由 于 平 面 不 规则, 变化较多,结 构 找 坡 受 到 一 些限 制,也 难 以实 现 。 另外 , 房 间 内 的 顶上 板 面 不 平 , 看起来 不舒服。 因 此 , 全 由 建 筑 找 坡 较为简便灵活。 这里讨论研究的 问题也 仅限 于 此 。 图 1 削 减 保 温 ( 隔 热 ) 层 形成 边 沟 一.雨水口设置的一般原则 1. 排 放方式 屋 面 雨水 分外 排 式、 内 排 式或 两 者结 合 的 混排 式。 为便于 检修和 减 少渗漏,少占室内 空 间 ,设 计 时应尽量采 用 外 排 式,当大跨度外 排 有 困 难 或 建 筑 立 面要 求不 能 外 排 时,方采 用 内 排 式或 混排 式。 2. 汇水 面 积计 算 (1) 屋 面 :屋 面 汇水 面 积按屋 面 的 水 平 投影 面 积计 算。 以雨水 立 管φ100 为例, 其排 水 量为19( L/S)( 即19×3.6=68.4m 3/h), 当降雨厚 度为100m m /h时,汇水 面 积为680 平 方米, 深 圳 市 的 降雨强度, 重现 期五年的 小时降雨量厚 度为262m m /h,则汇水 面 积可 达 260 平 方米,但 考虑到 雨水 斗的 单斗、多...
