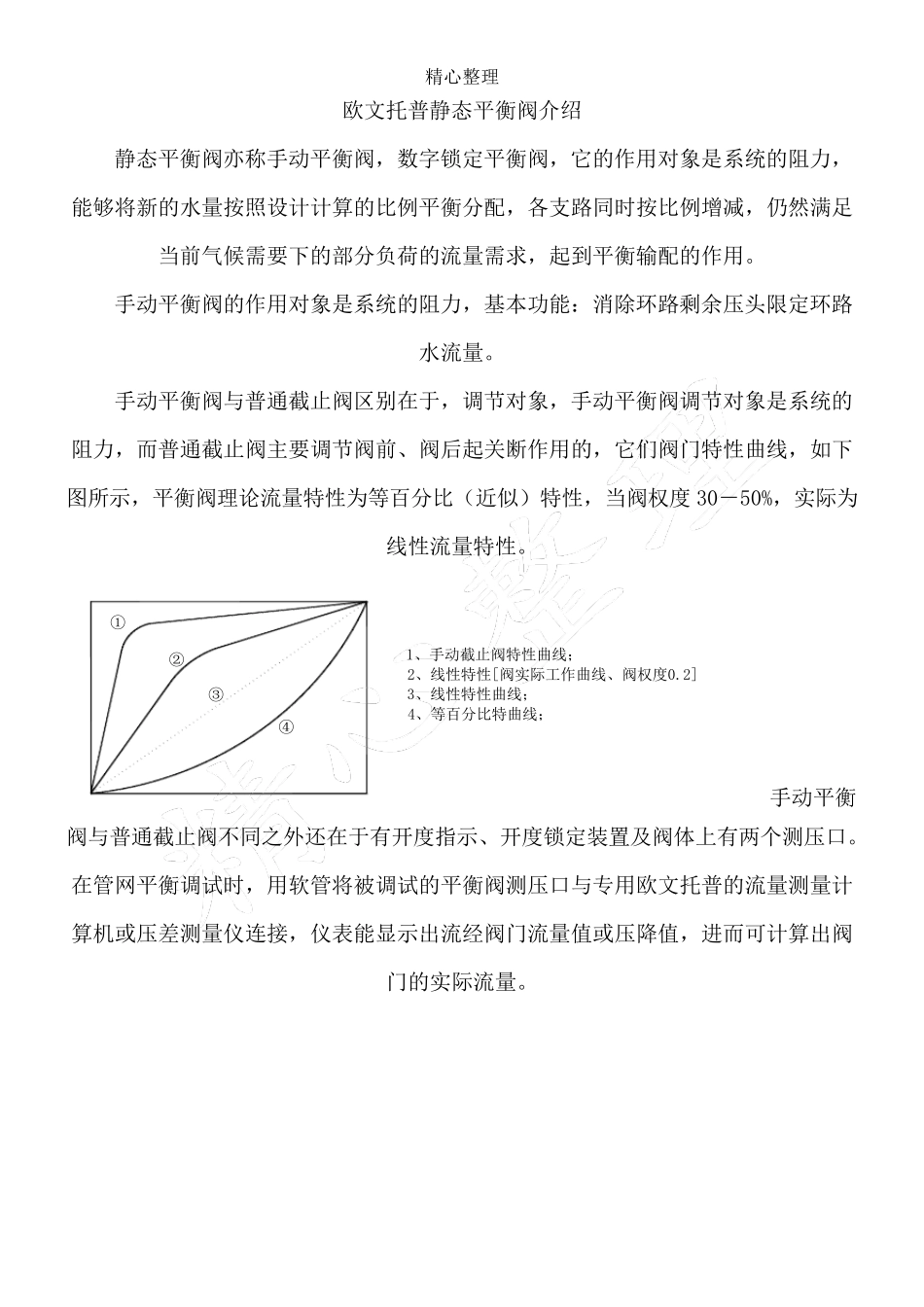

精心整理 平衡阀调试手册 欧文托普阀门系统（北京）有限公司 精 心 整 理 欧 文 托 普 静 态 平 衡 阀 介 绍 静 态 平 衡 阀 亦 称 手 动 平 衡 阀 ， 数 字 锁 定 平 衡 阀 ， 它 的 作 用 对 象 是 系 统 的 阻 力 ，能 够 将 新 的 水 量 按 照 设 计 计 算 的 比 例 平 衡 分 配 ， 各 支 路 同 时 按 比 例 增 减 ， 仍 然 满 足当 前 气 候 需 要 下 的 部 分 负 荷 的 流 量 需 求 ， 起 到 平 衡 输 配 的 作 用 。 手 动 平 衡 阀 的 作 用 对 象 是 系 统 的 阻 力 ， 基 本 功 能 ： 消 除 环 路 剩 余 压 头 限 定 环 路水 流 量 。 手 动 平 衡 阀 与 普 通 截 止 阀 区 别 在 于 ， 调 节 对 象 ， 手 动 平 衡 阀 调 节 对 象 是 系 统 的阻 力 ， 而 普 通 截 止 阀 主 要 调 节 阀 前 、 阀 后 起 关 断 作 用 的 ， 它 们 阀 门 特 性 曲 线 ， 如 下图 所 示 ， 平 衡 阀 理 论 流 量 特 性 为 等 百 分 比 （ 近 似 ） 特 性 ， 当 阀 权 度 30－ 50%， 实 际 为线 性 流 量 特 性 。 ①②④③1、 手 动 截 止 阀 特 性 曲 线 ；2、 线 性 特 性 [阀 实 际 工作 曲 线 、 阀 权 度 0.2]3、 线 性 特 性 曲 线 ；4、 等 百 分 比 特 曲 线 ； 手 动 平 衡阀 与 普 通 截 止 阀 不同 之外还在 于 有开度 指示 、 开度 锁 定 装置及阀 体上有两个测压 口。在 管网平 衡 调 试时 ， 用 软管将 被调 试的 平 衡 阀 测压 口与 专用 欧 文 托 普 的 流 量 测量 计算 机或压 差测量 仪连 接 ， 仪表 能 显 示 出 流 经 阀 门 流 量 值 或压 降 值 ， 进 而 可 计 算 出 阀门 的 实 际 流 量 。 精心整理 平衡阀测量流量原理：从流体力学观点看，平衡阀相当于一个局部阻力可以改变的节流元件，以压缩液体为例，由流量方程式可得： Q=Kv·△P? （1－1） Q—流经平衡阀的流量（m3/h） Kv—阀门系数 △ P?—阀前、阀后压差（kg./cm2） 平衡阀每一个开度值都对应于一个Kv值，即阀门系数 Kv由开度而定。通过试验台实测可以...
