预应力混凝土用钢绞线检验操作规程

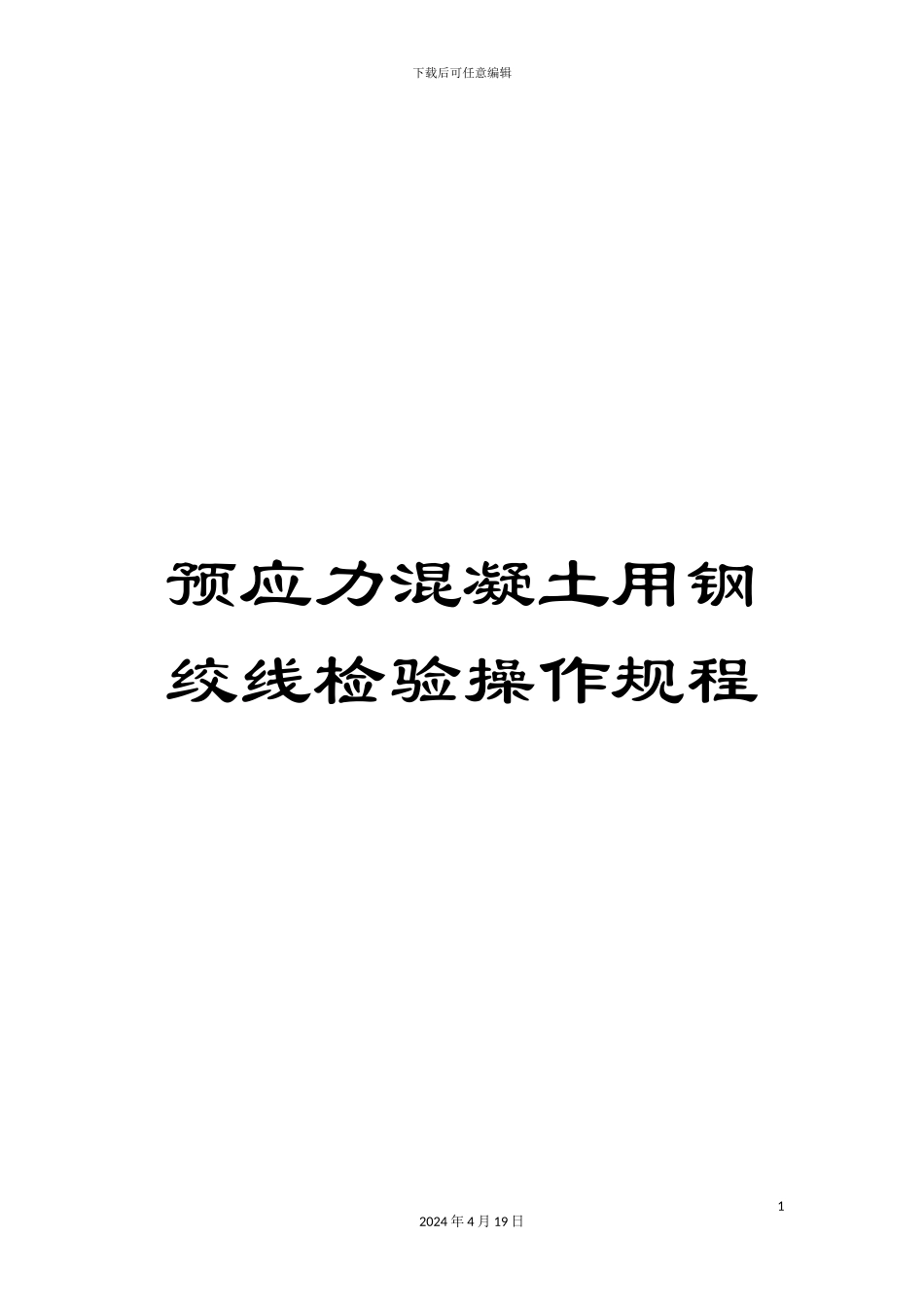

预应力混凝土用钢绞线检验操作规程_第1页
1/17

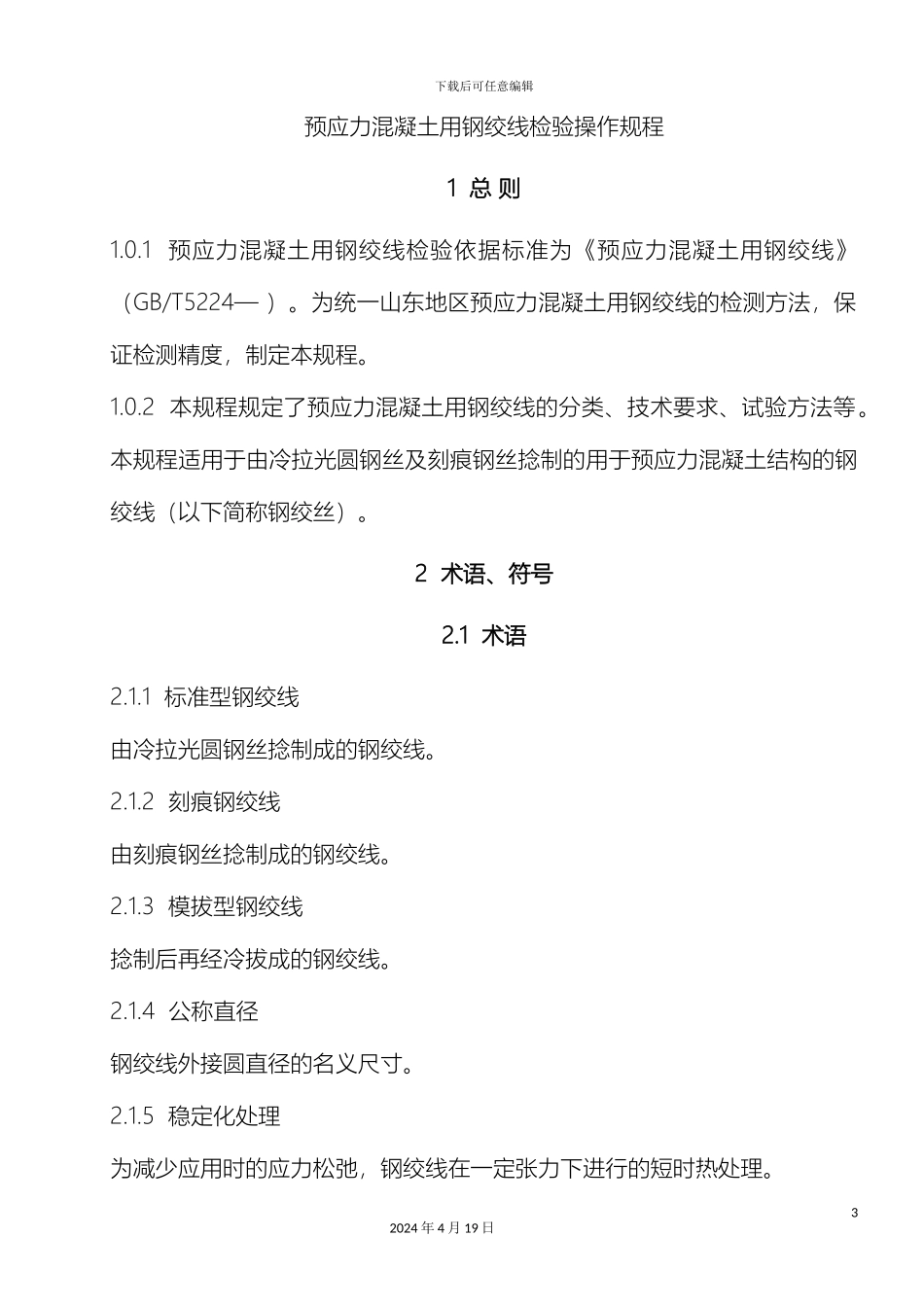

预应力混凝土用钢绞线检验操作规程_第2页
2/17
预应力混凝土用钢绞线检验操作规程_第3页
3/17
下载后可任意编辑预应力混凝土用钢绞线检验操作规程12024 年 4 月 19 日下载后可任意编辑预应力混凝土用钢绞线检验操作规程1 总 则1.0.1 预应力混凝土用钢绞线检验依据标准为《预应力混凝土用钢绞线》(GB/T5224— )。为统一山东地区预应力混凝土用钢绞线的检测方法,保证检测精度,制定本规程。1.0.2 本规程规定了预应力混凝土用钢绞线的分类、技术要求、试验方法等。本规程适用于由冷拉光圆钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线(以下简称钢绞丝)。2 术语、符号2.1 术语2.1.1 标准型钢绞线由冷拉光圆钢丝捻制成的钢绞线。2.1.2 刻痕钢绞线由刻痕钢丝捻制成的钢绞线。2.1.3 模拔型钢绞线捻制后再经冷拔成的钢绞线。2.1.4 公称直径钢绞线外接圆直径的名义尺寸。2.1.5 稳定化处理为减少应用时的应力松弛,钢绞线在一定张力下进行的短时热处理。32024 年 4 月 19 日2.2 符号——钢绞线直径;——钢绞线参考截面积;Rm ——钢绞线抗拉强度;Fm—— 整根钢绞线的最大力;Fp0.2—— 规定非比例延伸力;Agt—— 最大力总伸长率;ΔFa—— 应力范围(两倍应力幅)的等效负荷值;D—— 偏斜拉伸系数。3 分类和标记3.1 分类与代号钢绞线按结构分为 5 类。其代号为:用两根钢丝捻制的钢绞线 1×2用三根钢丝捻制的钢绞线 1×3用三根刻痕钢丝捻制的钢绞线 1×3Ⅰ用七根钢丝捻制的标准型钢绞线 1×7用七根钢丝捻制又经模拔的钢绞线 (1×7)C3.2 标记3.2.1 标记内容包含下列内容:预应力钢绞线,结构代号,公称直径,强度级别,标准号3.2.2 标记示例公称直径为 15.20mm,强度级别为 1860MPa 的七根钢丝捻制的标准型钢绞线其标记为:预应力钢绞线 1×7-15.20-1860-GB/T5224— 下载后可任意编辑4 检验规则4.1 检查和验收产品的检查由供方技术监督部门按表 4.3.1 的规定进行,需方可按本标准进行检查验收。4.2 组批规则钢绞线应成批验收,每批钢绞线由同一牌号、同一规格、同一生产工艺捻制的钢绞线组成。每批质量不大于 60 吨。4.3 检验项目及取样数量4.3.1 钢绞线的检验项目及取样数量应符合下表 4.3.1 的规定。表 4.3.1 供方出厂常规检验项目及取样数量序号检验项目取样数量取样部位检验方法1表面逐盘卷目视2外形尺寸逐盘卷按本标准3钢绞线伸直性3 根/每批在每(任)盘卷中任意一端截取4整根钢绞线最大力3 根/每批5规定非比例延伸力3 根/每批6最大力总伸长率3 根/每批7应力松弛...
