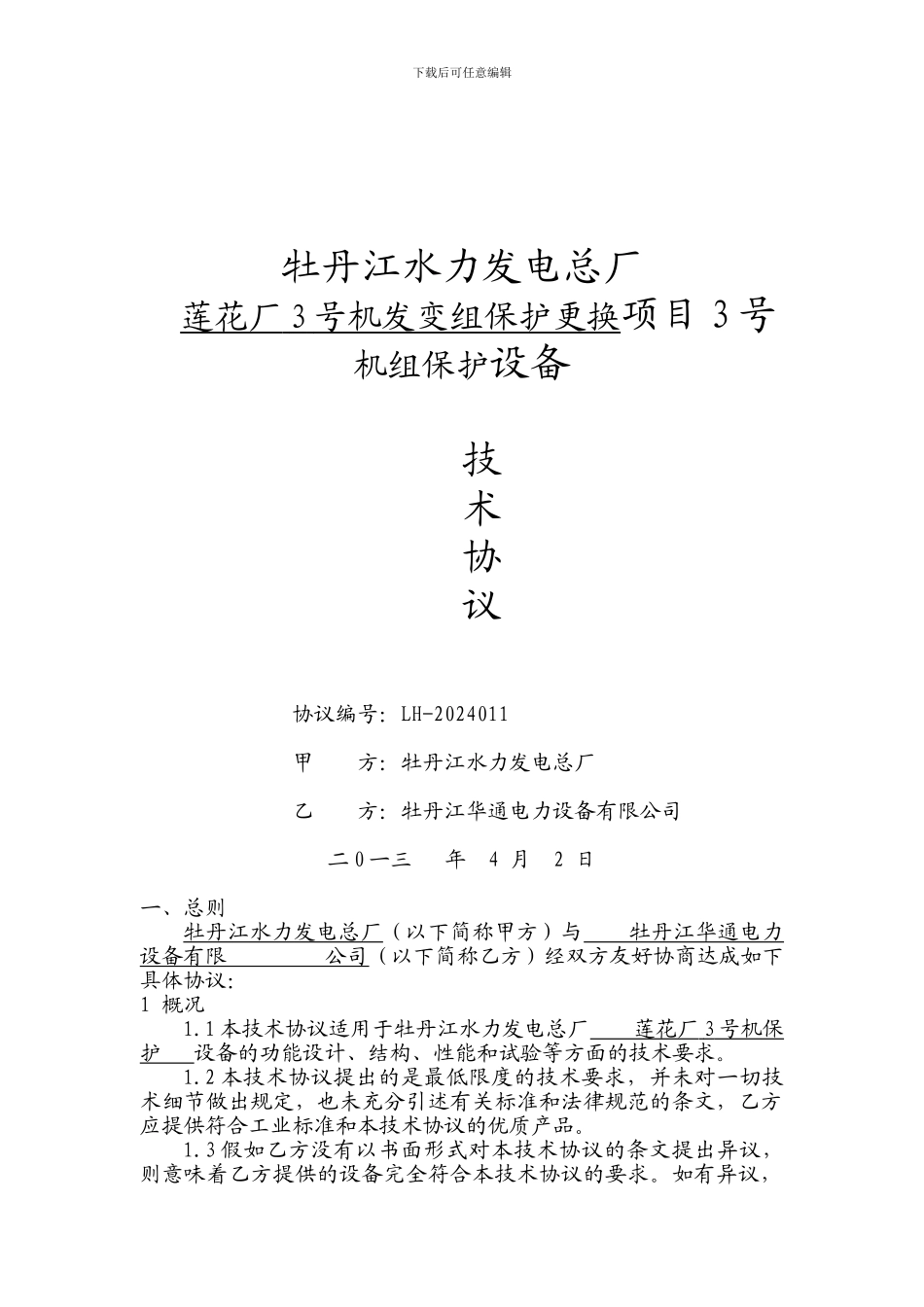

下载后可任意编辑牡丹江水力发电总厂莲花厂 3 号机发变组保护更换 项目 3 号机组保护设备技术协议协议编号:LH-2024011甲 方:牡丹江水力发电总厂乙 方:牡丹江华通电力设备有限公司二 0 一三 年 4 月 2 日一、总则牡丹江水力发电总厂(以下简称甲方)与 牡丹江华通电力设备有限 公司(以下简称乙方)经双方友好协商达成如下具体协议:1 概况1.1 本技术协议适用于牡丹江水力发电总厂 莲花厂 3 号机保 护 设备的功能设计、结构、性能和试验等方面的技术要求。1.2 本技术协议提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和法律规范的条文,乙方应提供符合工业标准和本技术协议的优质产品。1.3 假如乙方没有以书面形式对本技术协议的条文提出异议,则意味着乙方提供的设备完全符合本技术协议的要求。如有异议,下载后可任意编辑不管是多么微小,都应在报价书中以“对本技术协议的意见和同本技术协议的差异”为标题的专门章节加以相依描述。1.4 本技术协议所使用的标准与乙方所执行的标准不一致时,按较高标准执行。1.5 乙方在设备制造过程中发生侵犯专利权的行为时,其侵权责任与乙方无关,应由乙方承担相应的责任,并不得影响甲方的利益。1.6 本技术协议经甲、乙双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。2 引用标准应使用下列标准的最新版本3 基本原则和性能要求3.1 现场条件3.2 工程概况莲花厂机组运行方式为机组-变压器单元接线。莲花发电厂 3 号机参数 额定容量S n=157140 KVA 功率因数 cos =0.875 有功功率 P=137500 KW 额定电流 In =6574.4 A 空载励磁电压 Ufd0=129V 负序电抗 X2 =0.186 直轴同步电抗 Xd =1.0145 次暂态电抗 Xd”=0.1844 交轴同步电抗 Xq = 0.6571发电机差动 CT 变比:10000/5 A发电机横差 CT 变比:400/5 A发电机保护 CT 变比:10000/5 A下载后可任意编辑 发电机出口 PT 变比:(13800/3)/(100/3)/(100/3) V发电机中性点 PT 变比:13800/100发电机励磁变容量S n=2000 KVA 发电机励磁变额定电压变比 13800/675 V 发电机励磁变额定电流变比 83.7/ 1711 A发电机励磁变短路电压百分比 Uk% =5.73% 发电机励磁变 CT 变比:400/5 A莲花发电厂 3 号变压器参数额定容量S n=160000 KVA 额定电压变比 242000/13800 V 额定电流变比 381.7/ 6693.9 A 短路电压...
