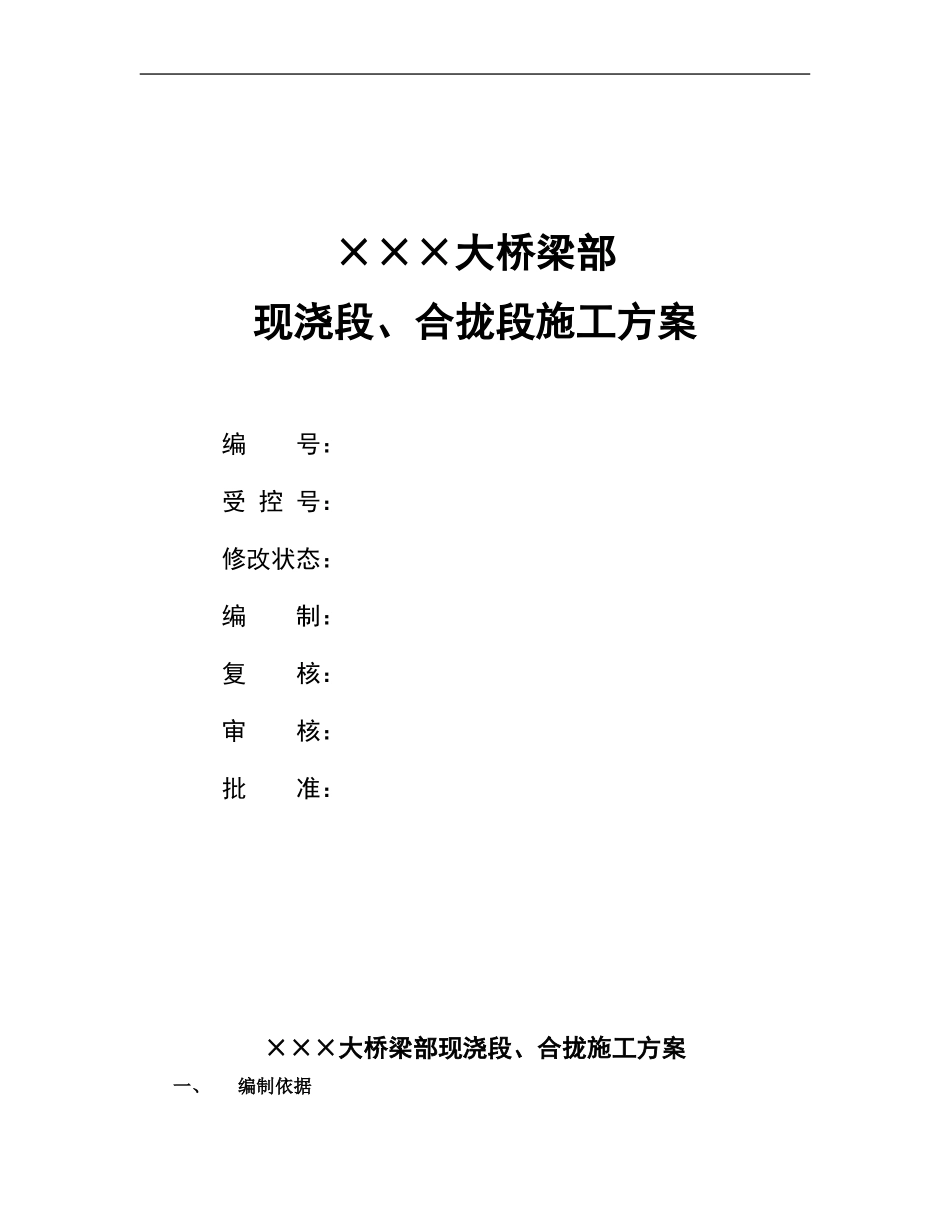

×××大桥梁部现浇段、合拢段施工方案

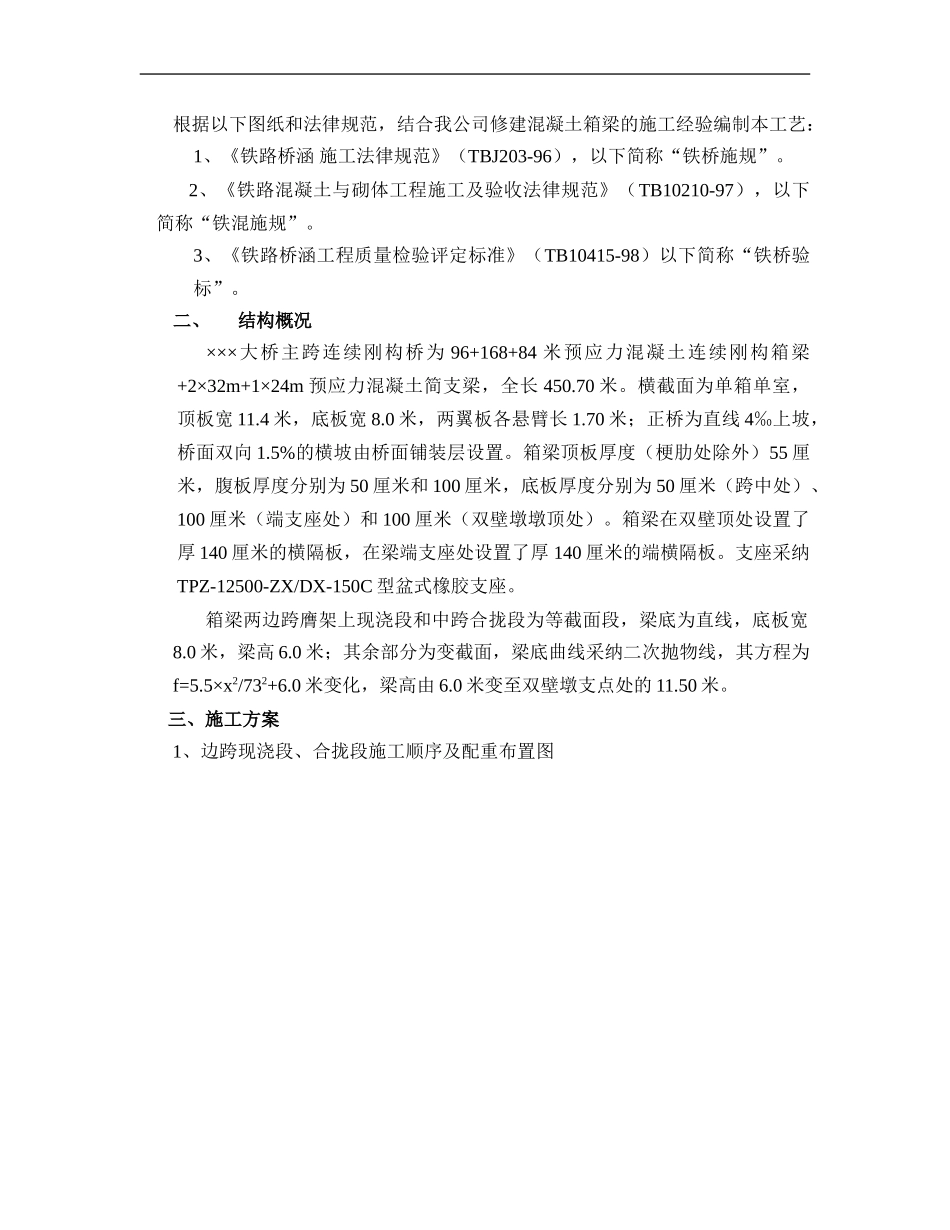

×××大桥梁部现浇段、合拢段施工方案编 号：受 控 号：修改状态：编 制：复 核： 审 核：批 准：×××大桥梁部现浇段、合拢施工方案一、编制依据 根据以下图纸和法律规范，结合我公司修建混凝土箱梁的施工经验编制本工艺：1、《铁路桥涵 施工法律规范》（TBJ203-96），以下简称“铁桥施规”。2、《铁路混凝土与砌体工程施工及验收法律规范》（TB10210-97），以下简称“铁混施规”。3、《铁路桥涵工程质量检验评定标准》（TB10415-98）以下简称“铁桥验标”。二、结构概况×××大桥主跨连续刚构桥为 96+168+84 米预应力混凝土连续刚构箱梁+2×32m+1×24m 预应力混凝土简支梁，全长 450.70 米。横截面为单箱单室，顶板宽 11.4 米，底板宽 8.0 米，两翼板各悬臂长 1.70 米；正桥为直线 4‰上坡，桥面双向 1.5%的横坡由桥面铺装层设置。箱梁顶板厚度（梗肋处除外）55 厘米，腹板厚度分别为 50 厘米和 100 厘米，底板厚度分别为 50 厘米（跨中处）、100 厘米（端支座处）和 100 厘米（双壁墩墩顶处）。箱梁在双壁顶处设置了厚 140 厘米的横隔板，在梁端支座处设置了厚 140 厘米的端横隔板。支座采纳TPZ-12500-ZX/DX-150C 型盆式橡胶支座。箱梁两边跨膺架上现浇段和中跨合拢段为等截面段，梁底为直线，底板宽8.0 米，梁高 6.0 米；其余部分为变截面，梁底曲线采纳二次抛物线，其方程为f=5.5×x2/732+6.0 米变化，梁高由 6.0 米变至双壁墩支点处的 11.50 米。三、施工方案1、边跨现浇段、合拢段施工顺序及配重布置图下载后可任意编辑2、边跨现浇段施工方案2.1、边跨现浇段施工方案简介×××大桥23#段、24#段为现浇段，根据现场地形，现浇段施工在碗扣件支架上进行的。该段的施工程序为:平整场地→搭设支架→测量定位→安装现浇段的底模→预压→安装外模→测量定位、校模→绑扎底板和腹板钢筋→安装纵横向预应力管道→安装竖向预应力筋→安装内模模板→搭设砼灌注平台→第一次灌注砼（腹板倒角位置）→养生→凿毛→安装翼缘板、内顶模板→测量定位、校模→绑扎钢筋→安装纵向预应力管道→搭设砼灌注平台→第一次灌注砼→养生→凿毛。现浇段具体布置见下图： 24#段为现浇，根据自身特点利用挂蓝、台帽作为支撑平台，底板部分纵下载后可任意编辑横梁铺设枕木、方木，翼缘板部分利用碗扣件支撑，碗扣件作用在纵向曹钢上面，具体程序：21#段张拉压浆完毕→调整前下横梁高度→底板部分铺设纵横向枕木、翼缘...
