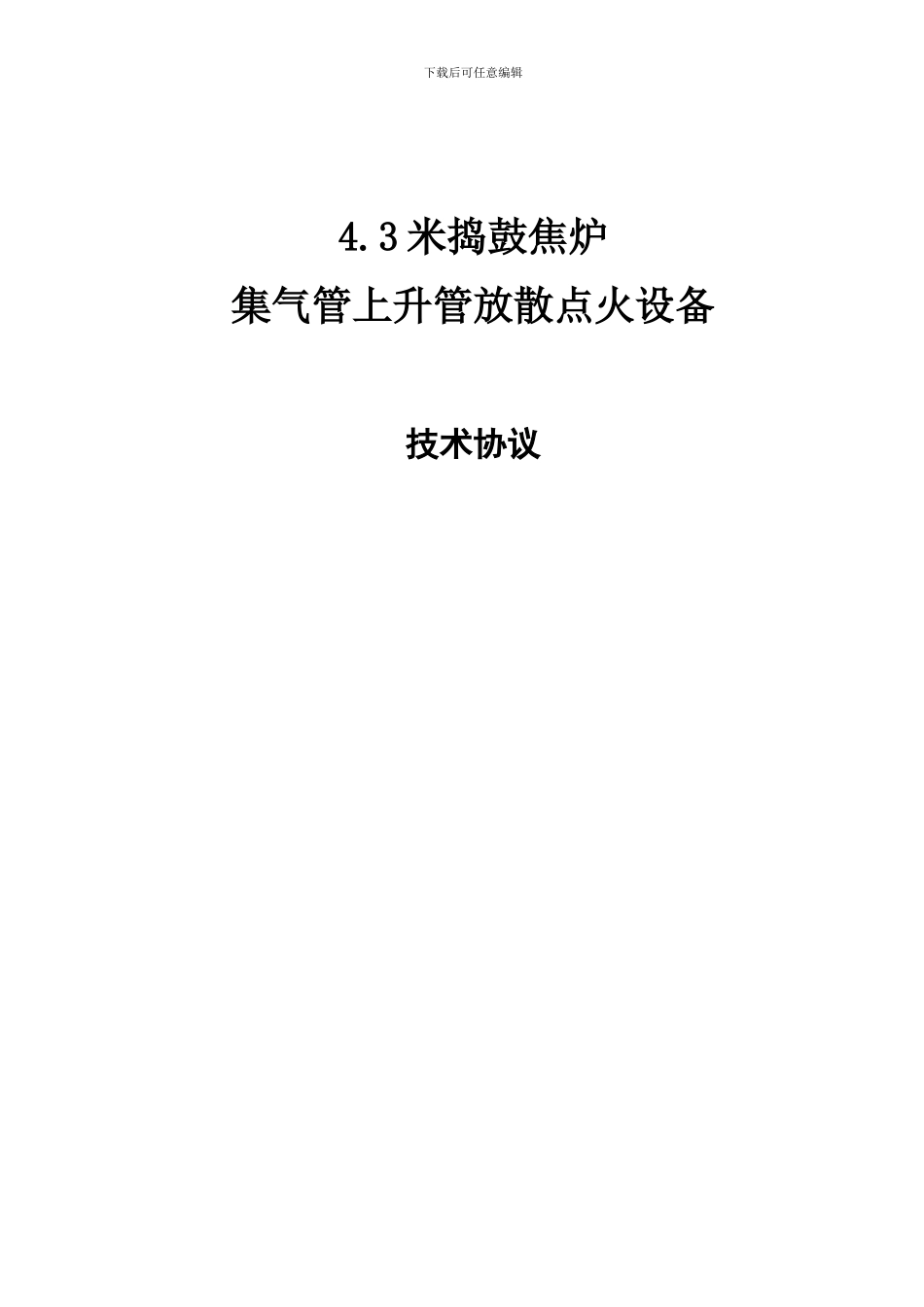

下载后可任意编辑4.3 米捣鼓焦炉集气管上升管放散点火设备技术协议下载后可任意编辑下载后可任意编辑甲方:佳木斯东兴煤化工有限公司乙方:武汉海韵仪表电气工程有限公司佳木斯东兴煤化工有限公司(简称甲方)4.3 米捣鼓焦炉的上升管煤气放散点火装置设备由武汉海韵仪表电气工程有限公司(以下简称乙方)供货,并对其设备进行设计、制造、指导安装、调试、验收等工作,经双方共同协商签订本协议。本技术协议同样具有法律效力一、工程概况1.1 工艺条件:1.1.1 集气母管的工艺条件1.1.1.1 煤气种类:焦炉集气母管荒煤气;1.1.1.2 介质温度:同大气;1.1.1.4 放散管出口最大压力: 0~1 Kpa;1.1.1.5 点火煤气:荒煤气;1.1.1.6 点火方式:直接点火1.1.1.7 吹扫介质:饱和蒸汽1.1.1.8 蒸气压力:0.1MPa;温度:180 度蒸汽管口径:DN501.1.1.9 拢火介质:蒸汽,连接口径 ф401.1.1.10 灭火介质:蒸汽,连接口径 ф501.1.1.11 放散塔标高:集气管上约 6 米;1.1.1.12 放散塔直径:DN500;1.1.1.13 放散筒根数:8 根1.1.1.14 电源:AC220V/20A 50Hz;1.1.1.15 环境温度:-10~80℃;1.1.1.16 排放类型:荒煤气通过水封阀,进入筒体,进行防风式燃烧器排放燃烧;1.2 系统设计依据和执行标准1.2.1 电气设备设计依据和执行标准NFPA 54国家燃气法规NFPA 85C多燃烧器防外爆/内爆标准ISBN7-5024-2185-8化工行业过程监测和控制自动化设计标准GB3047.1面板、架和柜的基本尺寸系列GB2681电工成套装置中的导线颜色GB2682电工成套装置中指示灯和按钮的颜色下载后可任意编辑JB/T1402-91盘装工业过程和控制仪表尺寸及开孔尺寸ANSI/NFPA 70美国国家电气法律规范ANSI/IEEE 472冲击电压承受能力导则SAMA PMS 22.1仪表和控制系统的功能图表示法ANSI/NEMA ICS4工业控制设备和系统的端子排ANSI/NEMA ICS6工业控制设备和系统外壳UL 44橡胶导线、电缆的安全标准GB2900电工名词术语GB4796电工电子产品环境条件GB50058爆炸和火灾危险环境装置设计法律规范1.2.2 钢结构及安装引用的法律规范和标准GB50011-2001建筑抗震设计法律规范GB50009-2001建筑结构荷载法律规范GB50205-2001钢结构工程施工质量验收法律规范GB9115-1988 钢制管法兰GB/T13927-1992通用阀门压力实验GB/T700-1988碳素结构钢GB1220-1992不锈钢棒1.2.3 火炬系统的设计遵循 Q/320303 INC11-2000 及其他相关国家标准。二、主要设备清单2.1 名称,数量,规格,型号序号货物...
