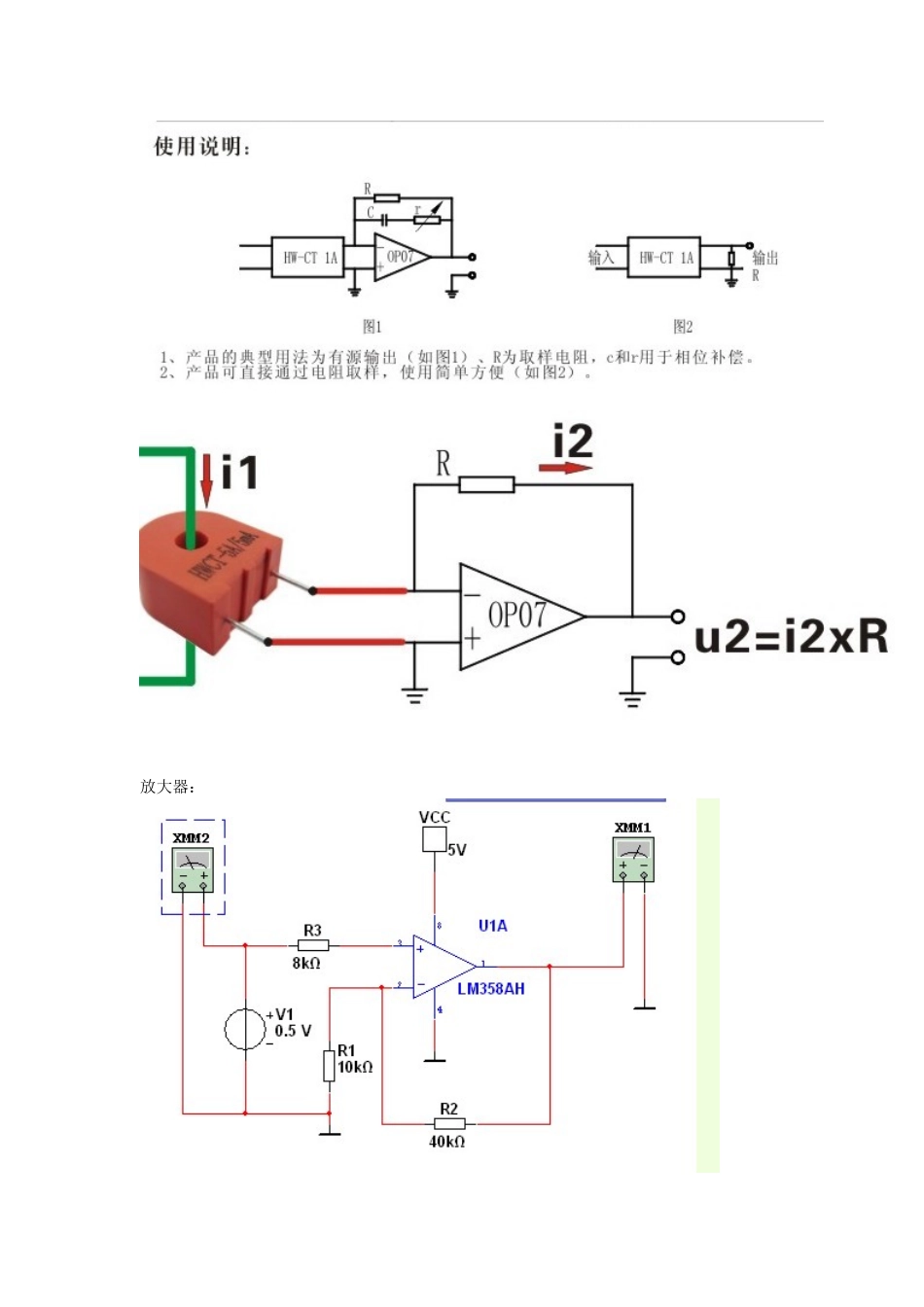

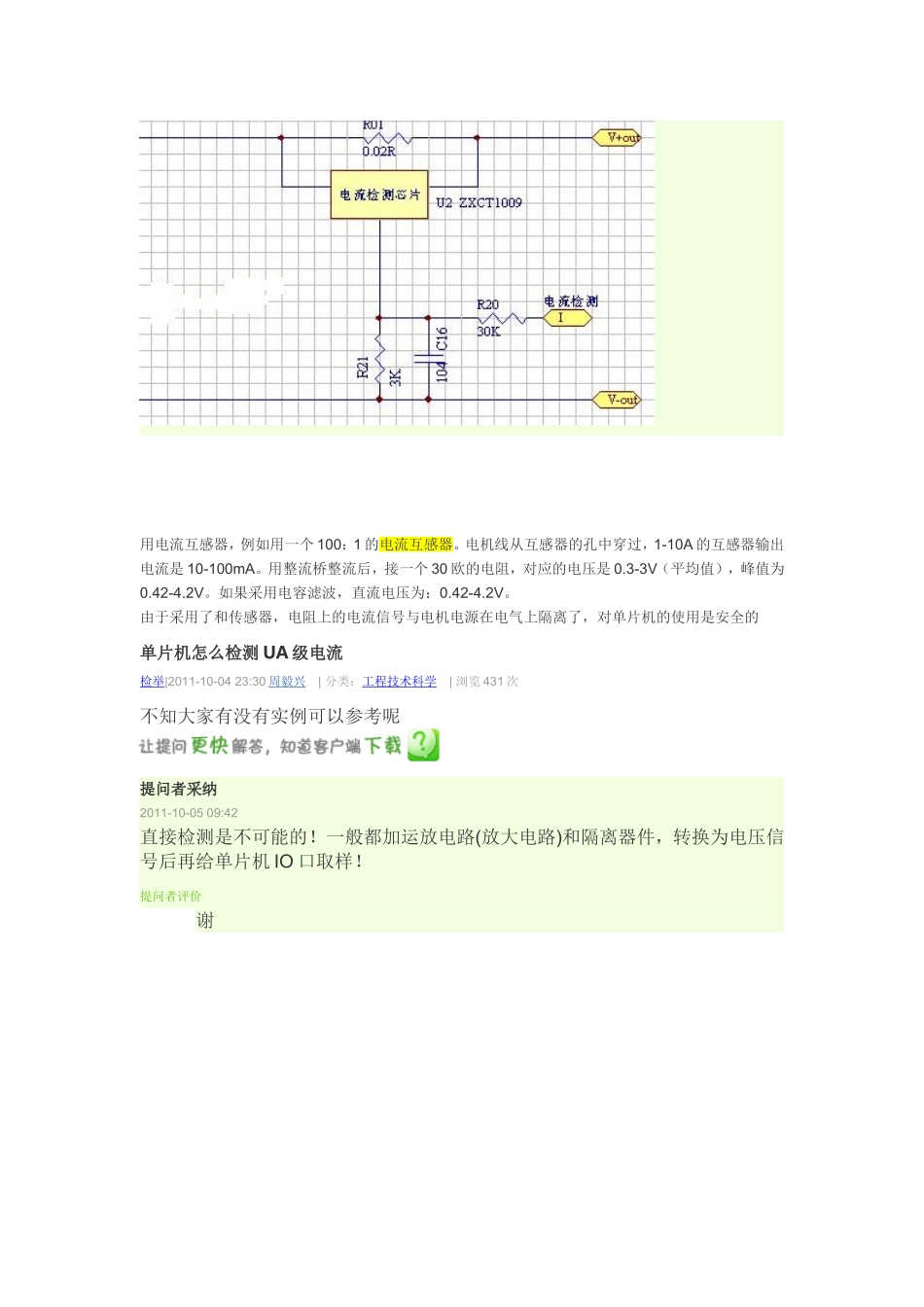

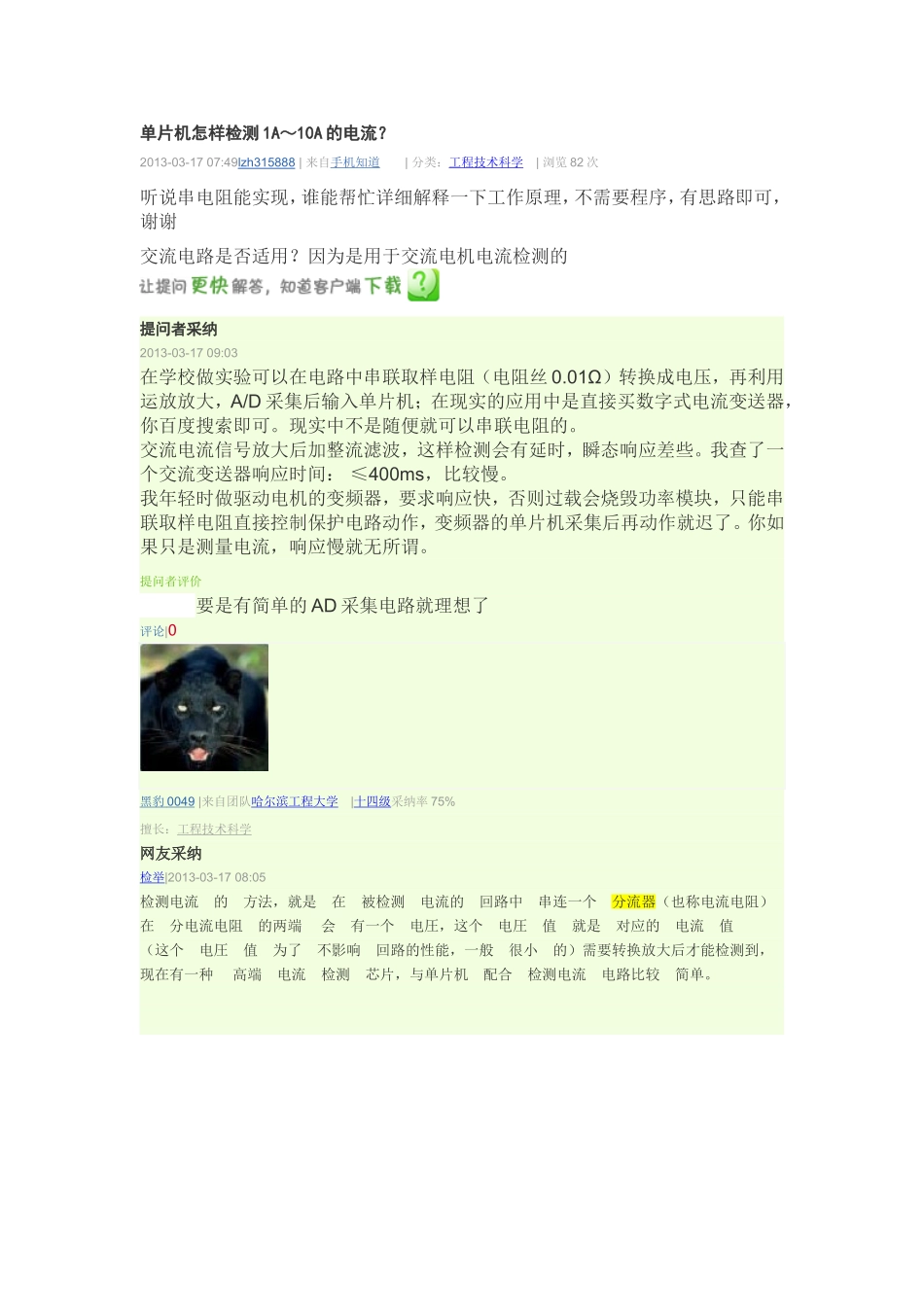

单片机怎样检测1A~10A的电流?2013-03-1707:49lzh315888|来自手机知道|分类:工程技术科学|浏览82次听说串电阻能实现,谁能帮忙详细解释一下工作原理,不需要程序,有思路即可,谢谢交流电路是否适用?因为是用于交流电机电流检测的提问者采纳2013-03-1709:03在学校做实验可以在电路中串联取样电阻(电阻丝0.01Ω)转换成电压,再利用运放放大,A/D采集后输入单片机;在现实的应用中是直接买数字式电流变送器,你百度搜索即可。现实中不是随便就可以串联电阻的。交流电流信号放大后加整流滤波,这样检测会有延时,瞬态响应差些。我查了一个交流变送器响应时间:≤400ms,比较慢。我年轻时做驱动电机的变频器,要求响应快,否则过载会烧毁功率模块,只能串联取样电阻直接控制保护电路动作,变频器的单片机采集后再动作就迟了。你如果只是测量电流,响应慢就无所谓。提问者评价要是有简单的AD采集电路就理想了评论|0黑豹0049|来自团队哈尔滨工程大学|十四级采纳率75%擅长:工程技术科学网友采纳检举|2013-03-1708:05检测电流的方法,就是在被检测电流的回路中串连一个分流器(也称电流电阻)在分电流电阻的两端会有一个电圧,这个电圧值就是对应的电流值(这个电圧值为了不影响回路的性能,一般很小的)需要转换放大后才能检测到,现在有一种高端电流检测芯片,与单片机配合检测电流电路比较简单。用电流互感器,例如用一个100:1的电流互感器。电机线从互感器的孔中穿过,1-10A的互感器输出电流是10-100mA。用整流桥整流后,接一个30欧的电阻,对应的电压是0.3-3V(平均值),峰值为0.42-4.2V。如果采用电容滤波,直流电压为:0.42-4.2V。由于采用了和传感器,电阻上的电流信号与电机电源在电气上隔离了,对单片机的使用是安全的单片机怎么检测UA级电流检举|2011-10-0423:30周毅兴|分类:工程技术科学|浏览431次不知大家有没有实例可以参考呢提问者采纳2011-10-0509:42直接检测是不可能的!一般都加运放电路(放大电路)和隔离器件,转换为电压信号后再给单片机IO口取样!提问者评价谢放大器:OP07引脚图图1OP07外型图片图2OP07管脚图OP07芯片引脚功能说明:1和8为偏置平衡(调零端),2为反向输入端,3为正向输入端,4接地,5空脚6为输出,7接电源+单电源供电:5选择电阻和电容的值每一个刚开始做模拟设计的人都想知道如何选择元件的参数。电阻是应该用1欧的还是应该用1兆欧的?一般的来说普通的应用中阻值在K欧级到100K欧级是比较合适的。高速的应用中阻值在100欧级到1K欧级,但他们会增大电源的消耗。便携设计中阻值在1兆级到10兆欧级,但是他们将增大系统的噪声。用来选择调整电路参数的电阻电容值的基本方程在每张图中都已经给出。如果做滤波器,电阻的精度要选择1%E-96系列(参看附录A)。一但电阻值的数量级确定了,选择标准的E-12系列电容。用E-24系列电容用来做参数的调整,但是应该尽量不用。用来做电路参数调整的电容不应该用5%的,应该用1%基本电路2.1放大放大电路有两个基本类型:同相放大器和反相放大器。他们的交流耦合版本如图三所示。对于交流电路,反向的意思是相角被移动180度。这种电路采用了耦合电容――Cin。Cin被用来阻止电路产生直流放大,这样电路就只会对交流产生放大作用。如果在直流电路中,Cin被省略,那么就必须对直流放大进行计算。在高频电路中,不要违反运放的带宽限制,这是非常重要的。实际应用中,一级放大电路的增益通常是100倍(40dB),再高的放大倍数将引起电路的振荡,除非在布板的时候就非常注意。如果要得到一个放大倍数比较的大放大器,用两个等增益的运放或者多个等增益运放比用一个运放的效果要好的多。5V单电源供电的低噪声宽带放大器时间:2011-08-0213:53:16来源:电子设计工程作者:徐玲武汉大学2.3单电源供电放大器工作状态分析大多数集成运算放大器电路采用正、负对称的双电源供电,本系统采用5V单电源供电,在只有一组电源的情况下,集成运算放大器也能正常工作。图2所示为两种采用单电源供电的供电电路。采用单电源对集成运算放大器供电的常用方法是,把集成运算放大器两输入端电位抬高(且通常抬高至电源电压的一半,即V...
